Диск сферичний
Номер патенту: 64451
Опубліковано: 10.11.2011
Автори: Брагинець Микола Володимирович, Шовкопляс Олександр Вікторович
Формула / Реферат
1. Диск сферичний має периферичну ріжучу кромку з вирізами на ній, який відрізняється тим, що на ній додатково виконані прорізи різноманітних форм для зменшення поверхні тертя і додаткового кришення ґрунту.
2. Диск за п. 1, який відрізняється тим, що має на периферії вирізи округлої форми, які сполучаються з периферійною ріжучою кромкою в обидві сторони плавно по кривій лінії, а сама периферійна ріжуча кромка виконана у вигляді безперервної хвилястої лінії, що переходить у вирізи.
3. Диск за п. 1, який відрізняється тим, що має прорізи у вигляді чотирикутника з радіальними сторонами, які виконані прямими і на одній з радіальних сторін з опуклого боку диска у напрямі його обертання виконані виступаючі зуби, які також мають вигляд безперервної хвилястої лінії.
Текст

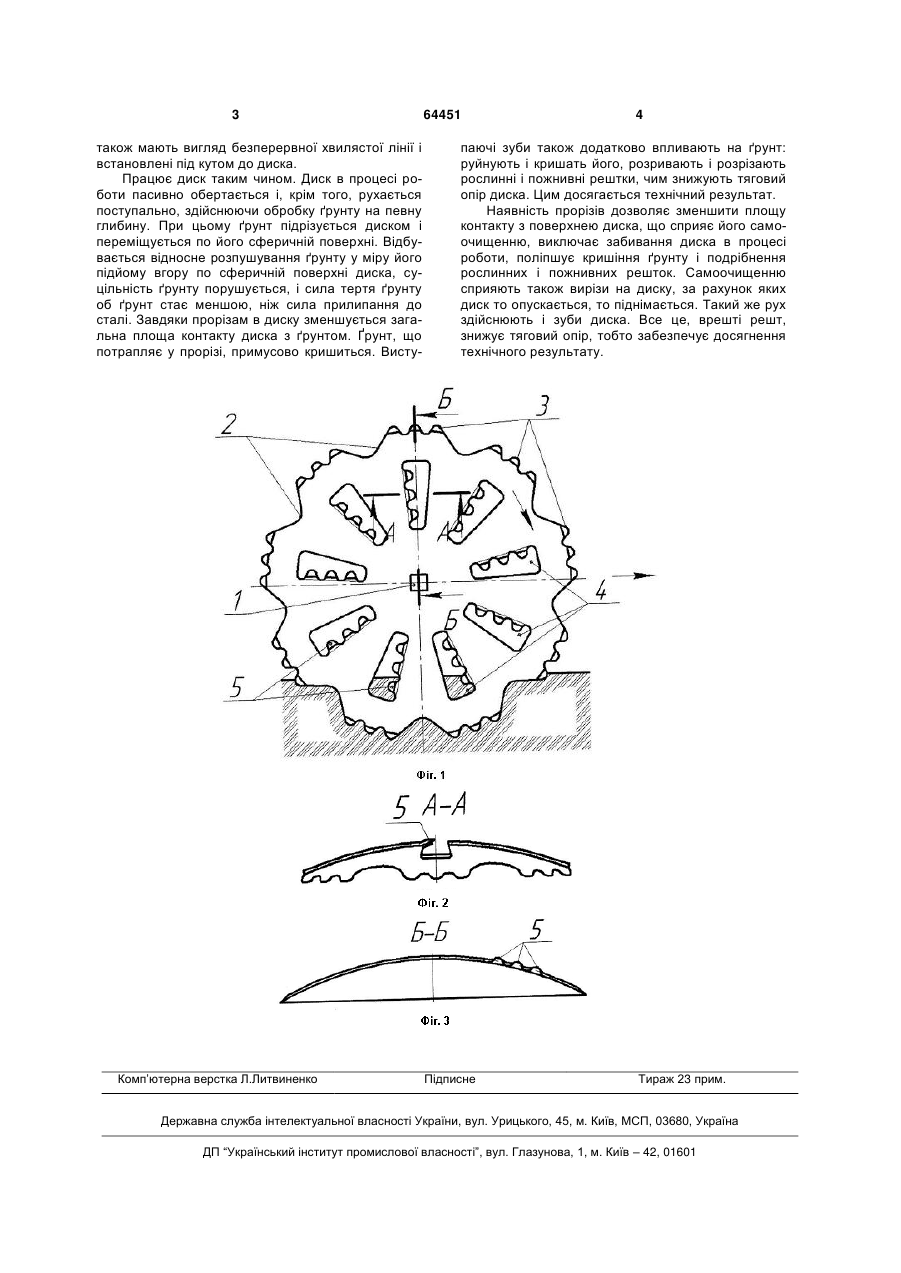

1. Диск сферичний має периферичну ріжучу кромку з вирізами на ній, який відрізняється тим, що на ній додатково виконані прорізи різноманітних форм для зменшення поверхні тертя і додаткового кришення ґрунту. 3 також мають вигляд безперервної хвилястої лінії і встановлені під кутом до диска. Працює диск таким чином. Диск в процесі роботи пасивно обертається і, крім того, рухається поступально, здійснюючи обробку ґрунту на певну глибину. При цьому ґрунт підрізується диском і переміщується по його сферичній поверхні. Відбувається відносне розпушування ґрунту у міру його підйому вгору по сферичній поверхні диска, суцільність ґрунту порушується, і сила тертя ґрунту об ґрунт стає меншою, ніж сила прилипання до сталі. Завдяки прорізам в диску зменшується загальна площа контакту диска з ґрунтом. Ґрунт, що потрапляє у прорізі, примусово кришиться. Висту Комп’ютерна верстка Л.Литвиненко 64451 4 паючі зуби також додатково впливають на ґрунт: руйнують і кришать його, розривають і розрізають рослинні і пожнивні рештки, чим знижують тяговий опір диска. Цим досягається технічний результат. Наявність прорізів дозволяє зменшити площу контакту з поверхнею диска, що сприяє його самоочищенню, виключає забивання диска в процесі роботи, поліпшує кришіння ґрунту і подрібнення рослинних і пожнивних решток. Самоочищенню сприяють також вирізи на диску, за рахунок яких диск то опускається, то піднімається. Такий же рух здійснюють і зуби диска. Все це, врешті решт, знижує тяговий опір, тобто забезпечує досягнення технічного результату. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpherical disk
Автори англійськоюBrahinets Mykola Volodymyrovych, Shovkoplias Oleksandr Viktorovych
Назва патенту російськоюДиск сферический
Автори російськоюБрагинец Николай Владимирович, Шовкопляс Александр Викторович
МПК / Мітки
МПК: A01B 21/00, A01B 23/00
