Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей
Номер патенту: 64488
Опубліковано: 10.11.2011
Автори: Сіняєва Ольга Володимирівна, Завгородній Олексій Іванович
Формула / Реферат
Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей, що містить бункер, вертикально встановлений на пружинах пакет пластин, пристосування для збору продуктів поділу та вібратор, який відрізняється тим, що пластини встановлені з регульованим вертикальним кутом нахилу і регульованою відстанню між ними, а також забезпечений вібратором, що має регулятор амплітуди коливань і переміщується на 90° відносно пластин в вертикальній і горизонтальній площинах.
Текст

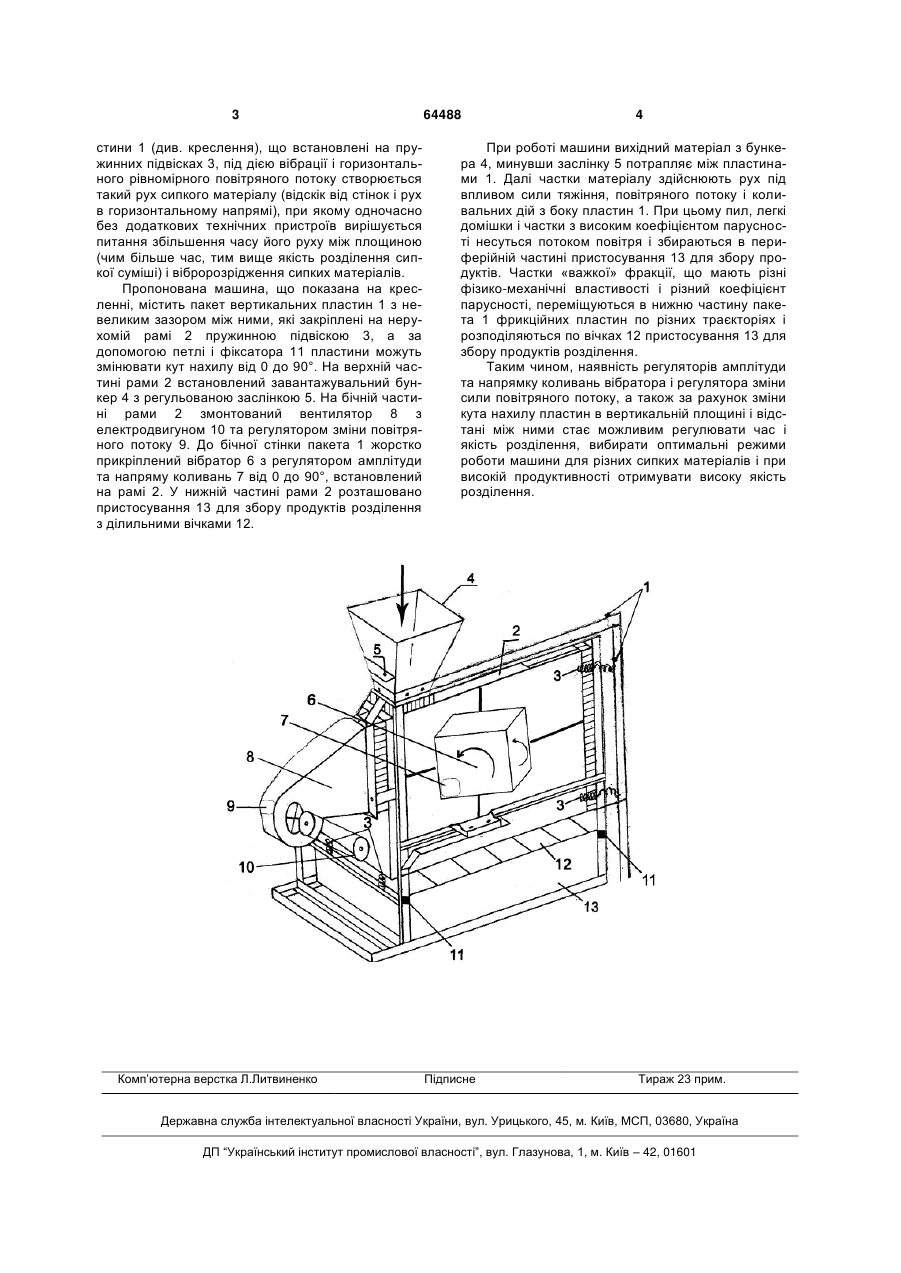

Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей, що 3 стини 1 (див. креслення), що встановлені на пружинних підвісках 3, під дією вібрації і горизонтального рівномірного повітряного потоку створюється такий рух сипкого матеріалу (відскік від стінок і рух в горизонтальному напрямі), при якому одночасно без додаткових технічних пристроїв вирішується питання збільшення часу його руху між площиною (чим більше час, тим вище якість розділення сипкої суміші) і вібророзрідження сипких матеріалів. Пропонована машина, що показана на кресленні, містить пакет вертикальних пластин 1 з невеликим зазором між ними, які закріплені на нерухомій рамі 2 пружинною підвіскою 3, а за допомогою петлі і фіксатора 11 пластини можуть змінювати кут нахилу від 0 до 90°. На верхній частині рами 2 встановлений завантажувальний бункер 4 з регульованою заслінкою 5. На бічній частині рами 2 змонтований вентилятор 8 з електродвигуном 10 та регулятором зміни повітряного потоку 9. До бічної стінки пакета 1 жорстко прикріплений вібратор 6 з регулятором амплітуди та напряму коливань 7 від 0 до 90°, встановлений на рамі 2. У нижній частині рами 2 розташовано пристосування 13 для збору продуктів розділення з ділильними вічками 12. Комп’ютерна верстка Л.Литвиненко 64488 4 При роботі машини вихідний матеріал з бункера 4, минувши заслінку 5 потрапляє між пластинами 1. Далі частки матеріалу здійснюють рух під впливом сили тяжіння, повітряного потоку і коливальних дій з боку пластин 1. При цьому пил, легкі домішки і частки з високим коефіцієнтом парусності несуться потоком повітря і збираються в периферійній частині пристосування 13 для збору продуктів. Частки «важкої» фракції, що мають різні фізико-механічні властивості і різний коефіцієнт парусності, переміщуються в нижню частину пакета 1 фрикційних пластин по різних траєкторіях і розподіляються по вічках 12 пристосування 13 для збору продуктів розділення. Таким чином, наявність регуляторів амплітуди та напрямку коливань вібратора і регулятора зміни сили повітряного потоку, а також за рахунок зміни кута нахилу пластин в вертикальній площині і відстані між ними стає можливим регулювати час і якість розділення, вибирати оптимальні режими роботи машини для різних сипких матеріалів і при високій продуктивності отримувати високу якість розділення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration separator of vertical type with air flow for separation of granular mixtures
Автори англійськоюSiniaieva Olha Volodymyrivna, Zavhorodnii Oleksii Ivanovych
Назва патенту російськоюВибросепаратор вертикального типа с воздушным потоком для разделения сыпучих смесей
Автори російськоюСиняева Ольга Владимировна, Завгородний Алексей Иванович
МПК / Мітки
МПК: B07B 13/00
Мітки: потоком, розділення, вібросепаратор, вертикального, повітряним, сипучих, сумішей, типу
