Низькоемісійний газовий пальник трубчастого типу з направленим повітряним потоком
Номер патенту: 63681
Опубліковано: 10.10.2011
Автори: Приймак Катерина Олександрівна, Варламов Геннадій Борисович, Оліневич Наталія Володимирівна, Позняков Павло Олегович
Формула / Реферат
1. Низькоемісійний газовий пальник трубчастого типу з направленим повітряним потоком, що містить корпус, патрубки для підводу газу та повітря, повітряну та газову камери, повітряні трубки, які з'єднані з внутрішньою та зовнішньою трубними дошками пальника, причому зовнішня трубна дошка пальника та повітряні трубки містять отвори для подачі газу, який відрізняється тим, що повітряні трубки розташовані між трубними дошками пальника під кутом в горизонтальній та вертикальній площині відносно центральної повітряної трубки.
2. Низькоемісійний газовий пальник за п. 1, який відрізняється тим, що між трубними дошками на середині довжини повітряної трубки нероз'ємно встановлено проміжну трубну дошку паралельно внутрішній та зовнішній трубним дошкам, що дозволяє розділити газовий простір на дві газові камери.
Текст

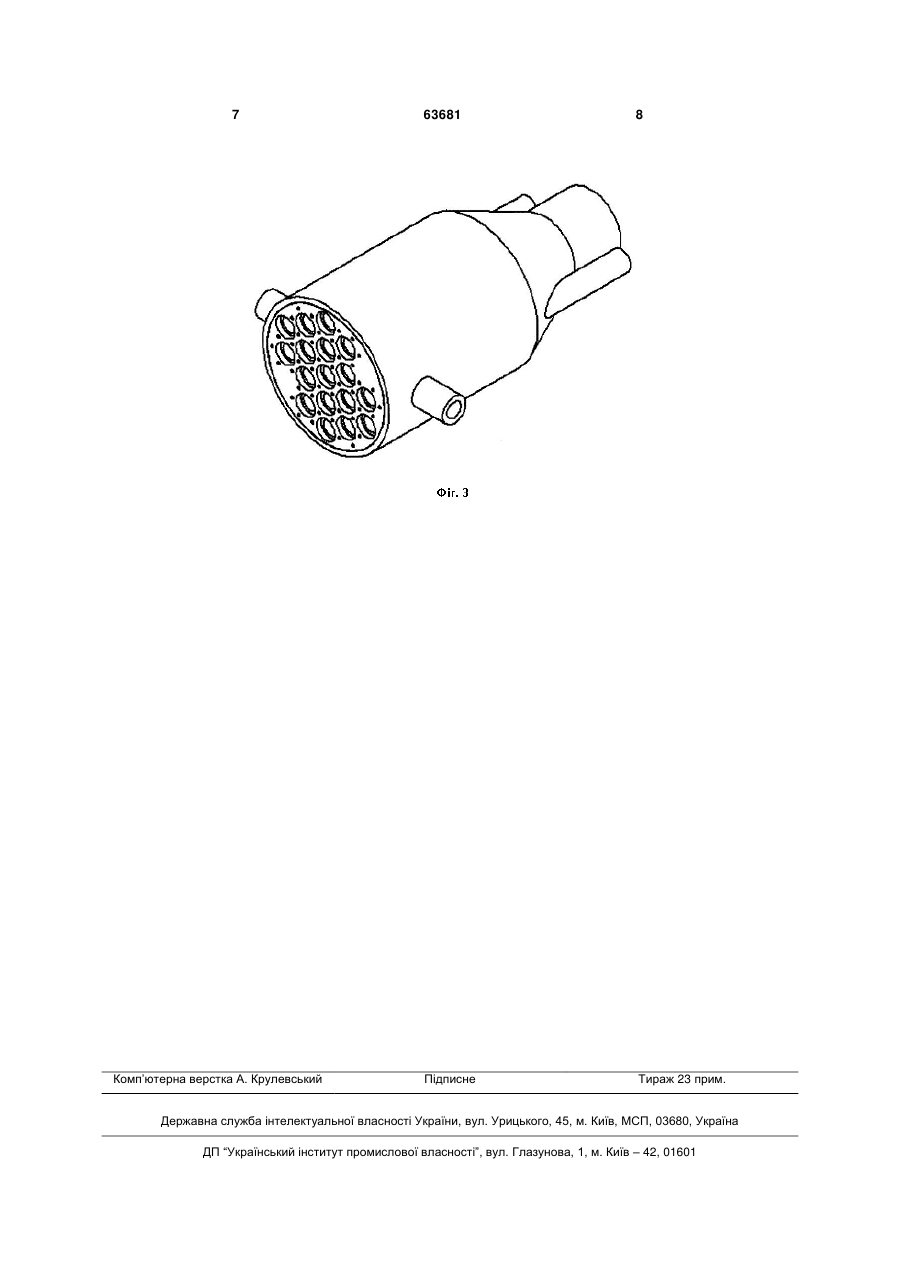

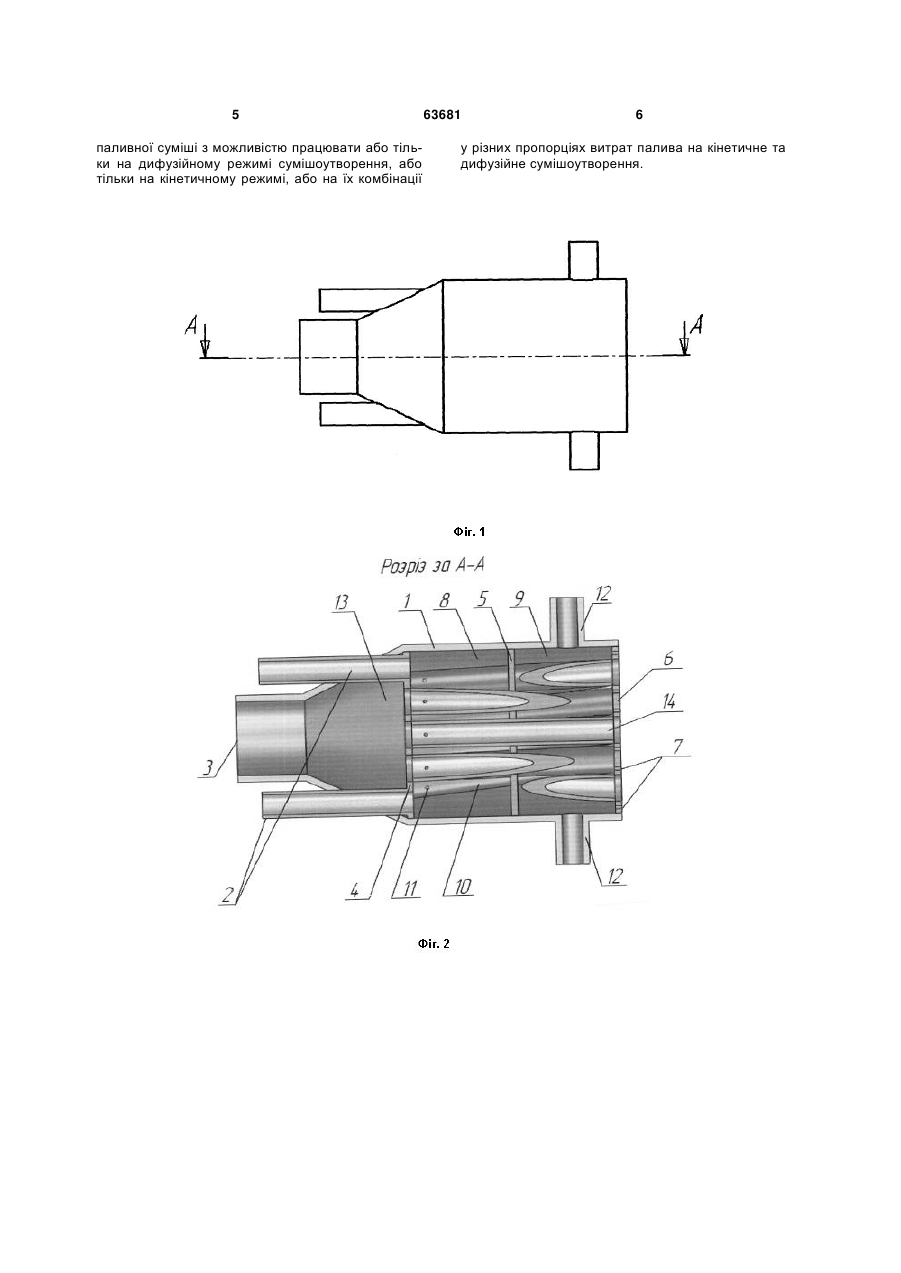

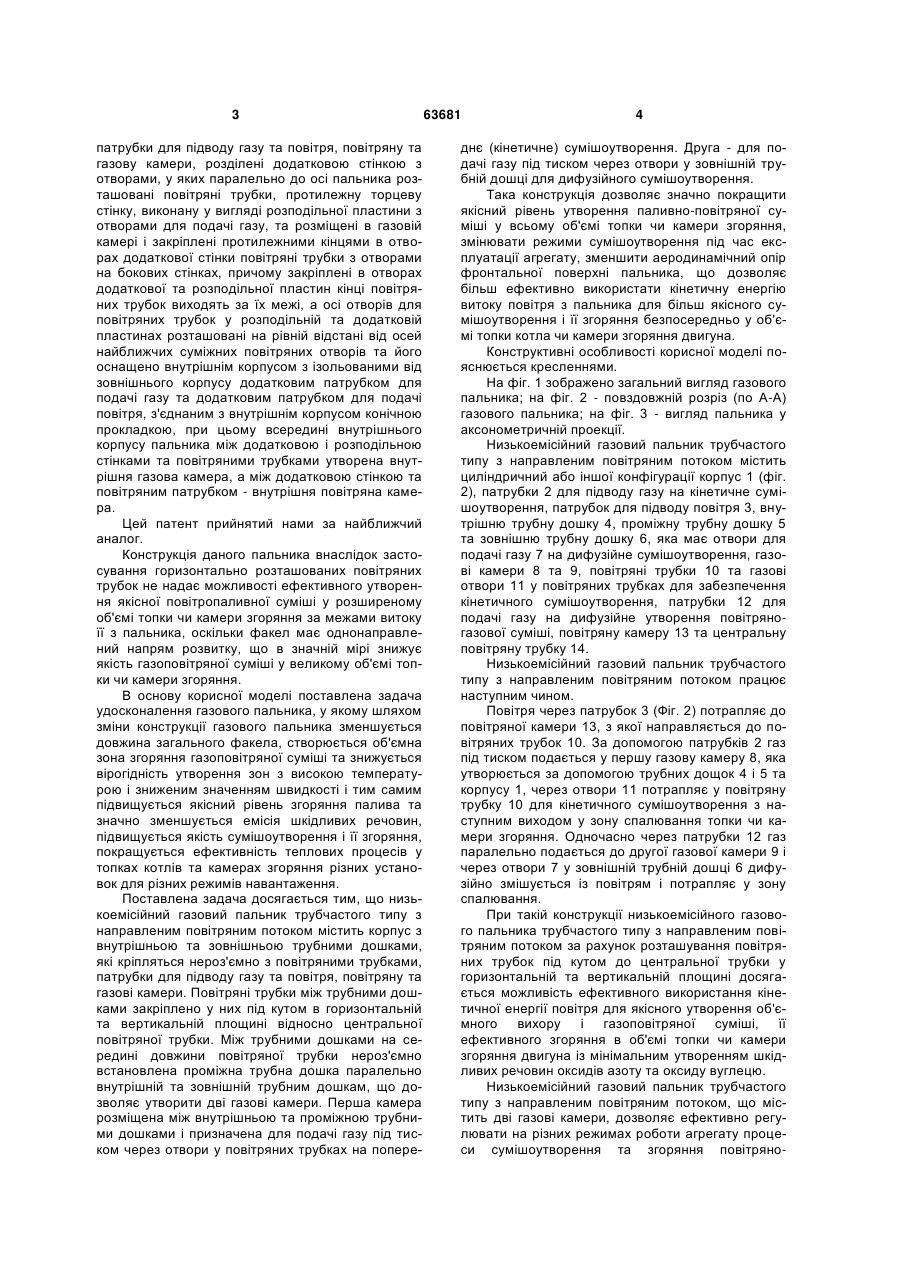

1. Низькоемісійний газовий пальник трубчастого типу з направленим повітряним потоком, що містить корпус, патрубки для підводу газу та повітря, повітряну та газову камери, повітряні трубки, які з'єднані з внутрішньою та зовнішньою трубними 3 патрубки для підводу газу та повітря, повітряну та газову камери, розділені додатковою стінкою з отворами, у яких паралельно до осі пальника розташовані повітряні трубки, протилежну торцеву стінку, виконану у вигляді розподільної пластини з отворами для подачі газу, та розміщені в газовій камері і закріплені протилежними кінцями в отворах додаткової стінки повітряні трубки з отворами на бокових стінках, причому закріплені в отворах додаткової та розподільної пластин кінці повітряних трубок виходять за їх межі, а осі отворів для повітряних трубок у розподільній та додатковій пластинах розташовані на рівній відстані від осей найближчих суміжних повітряних отворів та його оснащено внутрішнім корпусом з ізольованими від зовнішнього корпусу додатковим патрубком для подачі газу та додатковим патрубком для подачі повітря, з'єднаним з внутрішнім корпусом конічною прокладкою, при цьому всередині внутрішнього корпусу пальника між додатковою і розподільною стінками та повітряними трубками утворена внутрішня газова камера, а між додатковою стінкою та повітряним патрубком - внутрішня повітряна камера. Цей патент прийнятий нами за найближчий аналог. Конструкція даного пальника внаслідок застосування горизонтально розташованих повітряних трубок не надає можливості ефективного утворення якісної повітропаливної суміші у розширеному об'ємі топки чи камери згоряння за межами витоку її з пальника, оскільки факел має однонаправлений напрям розвитку, що в значній мірі знижує якість газоповітряної суміші у великому об'ємі топки чи камери згоряння. В основу корисної моделі поставлена задача удосконалення газового пальника, у якому шляхом зміни конструкції газового пальника зменшується довжина загального факела, створюється об'ємна зона згоряння газоповітряної суміші та знижується вірогідність утворення зон з високою температурою і зниженим значенням швидкості і тим самим підвищується якісний рівень згоряння палива та значно зменшується емісія шкідливих речовин, підвищується якість сумішоутворення і її згоряння, покращується ефективність теплових процесів у топках котлів та камерах згоряння різних установок для різних режимів навантаження. Поставлена задача досягається тим, що низькоемісійний газовий пальник трубчастого типу з направленим повітряним потоком містить корпус з внутрішньою та зовнішньою трубними дошками, які кріпляться нероз'ємно з повітряними трубками, патрубки для підводу газу та повітря, повітряну та газові камери. Повітряні трубки між трубними дошками закріплено у них під кутом в горизонтальній та вертикальній площині відносно центральної повітряної трубки. Між трубними дошками на середині довжини повітряної трубки нероз'ємно встановлена проміжна трубна дошка паралельно внутрішній та зовнішній трубним дошкам, що дозволяє утворити дві газові камери. Перша камера розміщена між внутрішньою та проміжною трубними дошками і призначена для подачі газу під тиском через отвори у повітряних трубках на попере 63681 4 днє (кінетичне) сумішоутворення. Друга - для подачі газу під тиском через отвори у зовнішній трубній дошці для дифузійного сумішоутворення. Така конструкція дозволяє значно покращити якісний рівень утворення паливно-повітряної суміші у всьому об'ємі топки чи камери згоряння, змінювати режими сумішоутворення під час експлуатації агрегату, зменшити аеродинамічний опір фронтальної поверхні пальника, що дозволяє більш ефективно використати кінетичну енергію витоку повітря з пальника для більш якісного сумішоутворення і її згоряння безпосередньо у об'ємі топки котла чи камери згоряння двигуна. Конструктивні особливості корисної моделі пояснюється кресленнями. На фіг. 1 зображено загальний вигляд газового пальника; на фіг. 2 - повздовжній розріз (по А-А) газового пальника; на фіг. 3 - вигляд пальника у аксонометричній проекції. Низькоемісійний газовий пальник трубчастого типу з направленим повітряним потоком містить циліндричний або іншої конфігурації корпус 1 (фіг. 2), патрубки 2 для підводу газу на кінетичне сумішоутворення, патрубок для підводу повітря 3, внутрішню трубну дошку 4, проміжну трубну дошку 5 та зовнішню трубну дошку 6, яка має отвори для подачі газу 7 на дифузійне сумішоутворення, газові камери 8 та 9, повітряні трубки 10 та газові отвори 11 у повітряних трубках для забезпечення кінетичного сумішоутворення, патрубки 12 для подачі газу на дифузійне утворення повітряногазової суміші, повітряну камеру 13 та центральну повітряну трубку 14. Низькоемісійний газовий пальник трубчастого типу з направленим повітряним потоком працює наступним чином. Повітря через патрубок 3 (Фіг. 2) потрапляє до повітряної камери 13, з якої направляється до повітряних трубок 10. За допомогою патрубків 2 газ під тиском подається у першу газову камеру 8, яка утворюється за допомогою трубних дощок 4 і 5 та корпусу 1, через отвори 11 потрапляє у повітряну трубку 10 для кінетичного сумішоутворення з наступним виходом у зону спалювання топки чи камери згоряння. Одночасно через патрубки 12 газ паралельно подається до другої газової камери 9 і через отвори 7 у зовнішній трубній дошці 6 дифузійно змішується із повітрям і потрапляє у зону спалювання. При такій конструкції низькоемісійного газового пальника трубчастого типу з направленим повітряним потоком за рахунок розташування повітряних трубок під кутом до центральної трубки у горизонтальній та вертикальній площині досягається можливість ефективного використання кінетичної енергії повітря для якісного утворення об'ємного вихору і газоповітряної суміші, її ефективного згоряння в об'ємі топки чи камери згоряння двигуна із мінімальним утворенням шкідливих речовин оксидів азоту та оксиду вуглецю. Низькоемісійний газовий пальник трубчастого типу з направленим повітряним потоком, що містить дві газові камери, дозволяє ефективно регулювати на різних режимах роботи агрегату процеси сумішоутворення та згоряння повітряно 5 паливної суміші з можливістю працювати або тільки на дифузійному режимі сумішоутворення, або тільки на кінетичному режимі, або на їх комбінації 63681 6 у різних пропорціях витрат палива на кінетичне та дифузійне сумішоутворення. 7 Комп’ютерна верстка А. Крулевський 63681 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLow emission gas burner of tubular type with directed air flow
Автори англійськоюVarlamov Hennadii Borysovych, Pryimak Kateryna Oleksandrivna, Pozniakov Pavlo Olehovych, Olinevych Natalia Volodymyrivna
Назва патенту російськоюНизкоэмиссионная газовая горелка трубчатого типа с направленным воздушным потоком
Автори російськоюВарламов Геннадий Борисович, Приймак Екатерина Александровна, Позняков Павел Олегович, Олиневич Наталия Владимировна
МПК / Мітки
МПК: F23D 14/02, F23D 14/22
Мітки: потоком, трубчастого, газовий, направленим, повітряним, низькоемісійний, типу, пальник
