Свинарник з рекупераційною вентиляцією вакуумного типу
Номер патенту: 64635
Опубліковано: 10.11.2011
Автори: Іванов Володимир Олександрович, Волощук Василь Михайлович
Формула / Реферат
Свинарник з рекупераційною вентиляцією вакуумного типу, який містить стіни, припливні клапани, коридор, секції, підшивну перфоровану стелю, витяжні вентилятори, решітчасті канали, який відрізняється тим, що стеля свинарника виконана у вигляді порожнистого паралелепіпеда, нижня сторона якого являє собою перфоровану панель з розміщеними перфорованими повітряними клапанами і з'єднаними із сервоприводом, верхня - суцільну панель із теплоізоляційного матеріалу, а бокова утворює розтруб для надходження повітря із галереї, причому стіни свинарника виконані порожнистими з отворами і каналами для надходження теплого або охолодженого повітря, а гнойові ванни з торців обладнані каналами, одні з яких мають клапани.
Текст

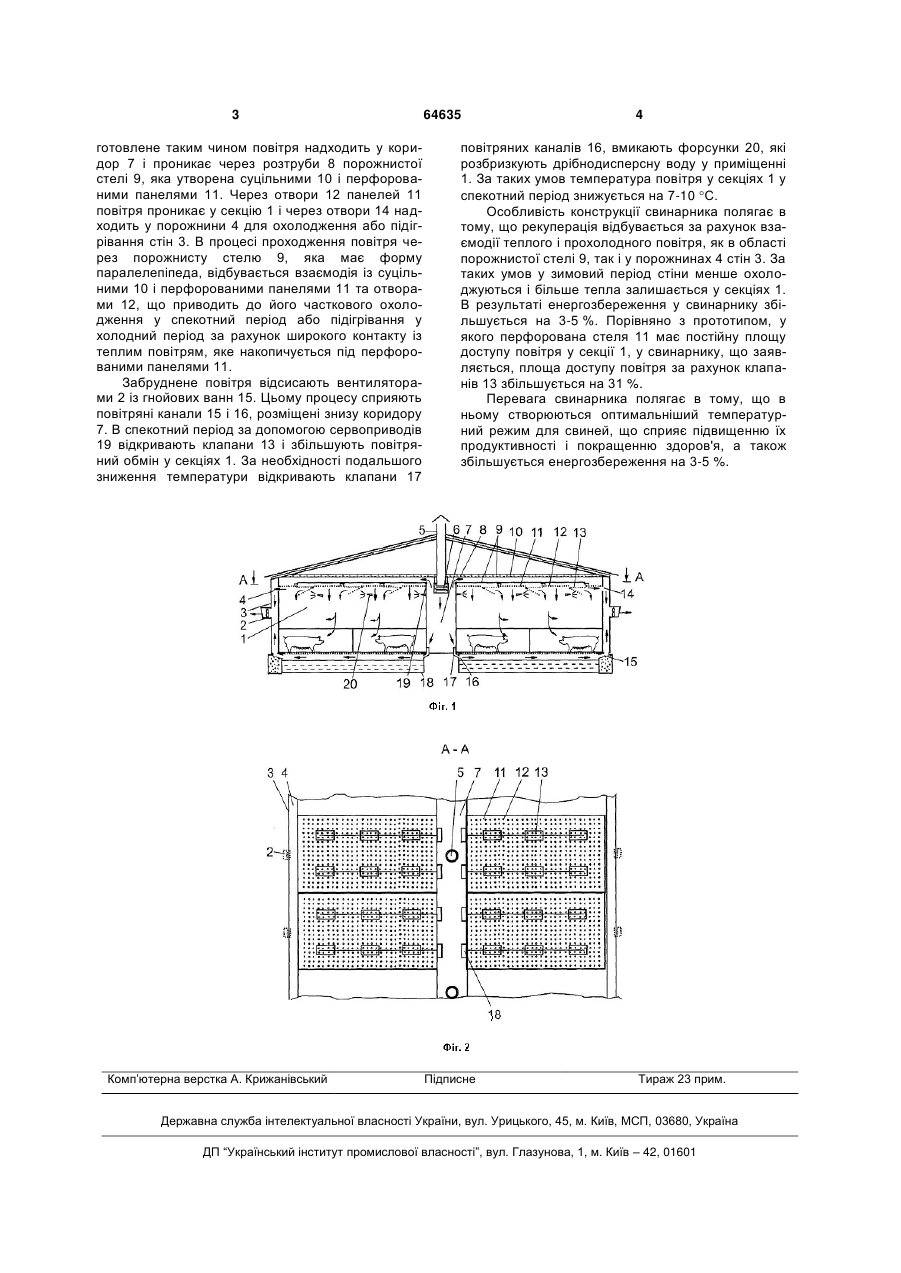

Свинарник з рекупераційною вентиляцією вакуумного типу, який містить стіни, припливні клапани, коридор, секції, підшивну перфоровану стелю, витяжні вентилятори, решітчасті канали, 3 готовлене таким чином повітря надходить у коридор 7 і проникає через розтруби 8 порожнистої стелі 9, яка утворена суцільними 10 і перфорованими панелями 11. Через отвори 12 панелей 11 повітря проникає у секцію 1 і через отвори 14 надходить у порожнини 4 для охолодження або підігрівання стін 3. В процесі проходження повітря через порожнисту стелю 9, яка має форму паралелепіпеда, відбувається взаємодія із суцільними 10 і перфорованими панелями 11 та отворами 12, що приводить до його часткового охолодження у спекотний період або підігрівання у холодний період за рахунок широкого контакту із теплим повітрям, яке накопичується під перфорованими панелями 11. Забруднене повітря відсисають вентиляторами 2 із гнойових ванн 15. Цьому процесу сприяють повітряні канали 15 і 16, розміщені знизу коридору 7. В спекотний період за допомогою сервоприводів 19 відкривають клапани 13 і збільшують повітряний обмін у секціях 1. За необхідності подальшого зниження температури відкривають клапани 17 Комп’ютерна верстка А. Крижанівський 64635 4 повітряних каналів 16, вмикають форсунки 20, які розбризкують дрібнодисперсну воду у приміщенні 1. За таких умов температура повітря у секціях 1 у спекотний період знижується на 7-10 С. Особливість конструкції свинарника полягає в тому, що рекуперація відбувається за рахунок взаємодії теплого і прохолодного повітря, як в області порожнистої стелі 9, так і у порожнинах 4 стін 3. За таких умов у зимовий період стіни менше охолоджуються і більше тепла залишається у секціях 1. В результаті енергозбереження у свинарнику збільшується на 3-5 %. Порівняно з прототипом, у якого перфорована стеля 11 має постійну площу доступу повітря у секції 1, у свинарнику, що заявляється, площа доступу повітря за рахунок клапанів 13 збільшується на 31 %. Перевага свинарника полягає в тому, що в ньому створюються оптимальніший температурний режим для свиней, що сприяє підвищенню їх продуктивності і покращенню здоров'я, а також збільшується енергозбереження на 3-5 %. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiggery with recuperating ventilation of vacuum type
Автори англійськоюIvanov Volodymyr Oleksandrovych, Ivnov Volodymyr Oleksandrovych, Voloschuk Vasyl Mykhailovych
Назва патенту російськоюСвинарник с рекуперационной вентиляцией вакуумного типа
Автори російськоюИванов Владимир Александрович, Волощук Василий Михайлович
МПК / Мітки
МПК: A01K 1/02
Мітки: типу, рекупераційною, вентиляцією, свинарник, вакуумного
