Пристрій аварійного ввімкнення вакуумного вимикача типу вмв-10 з електромагнітним приводом

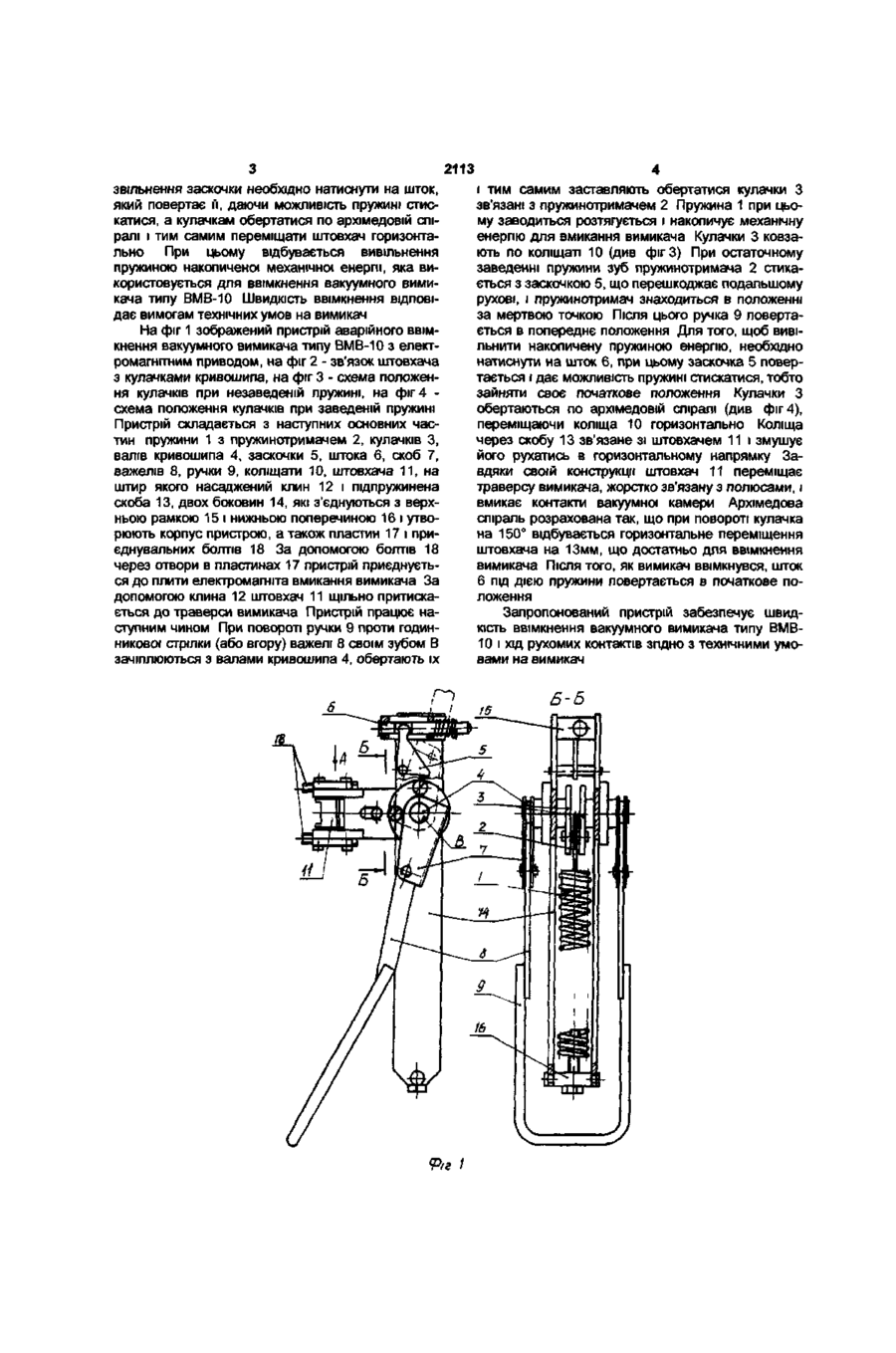

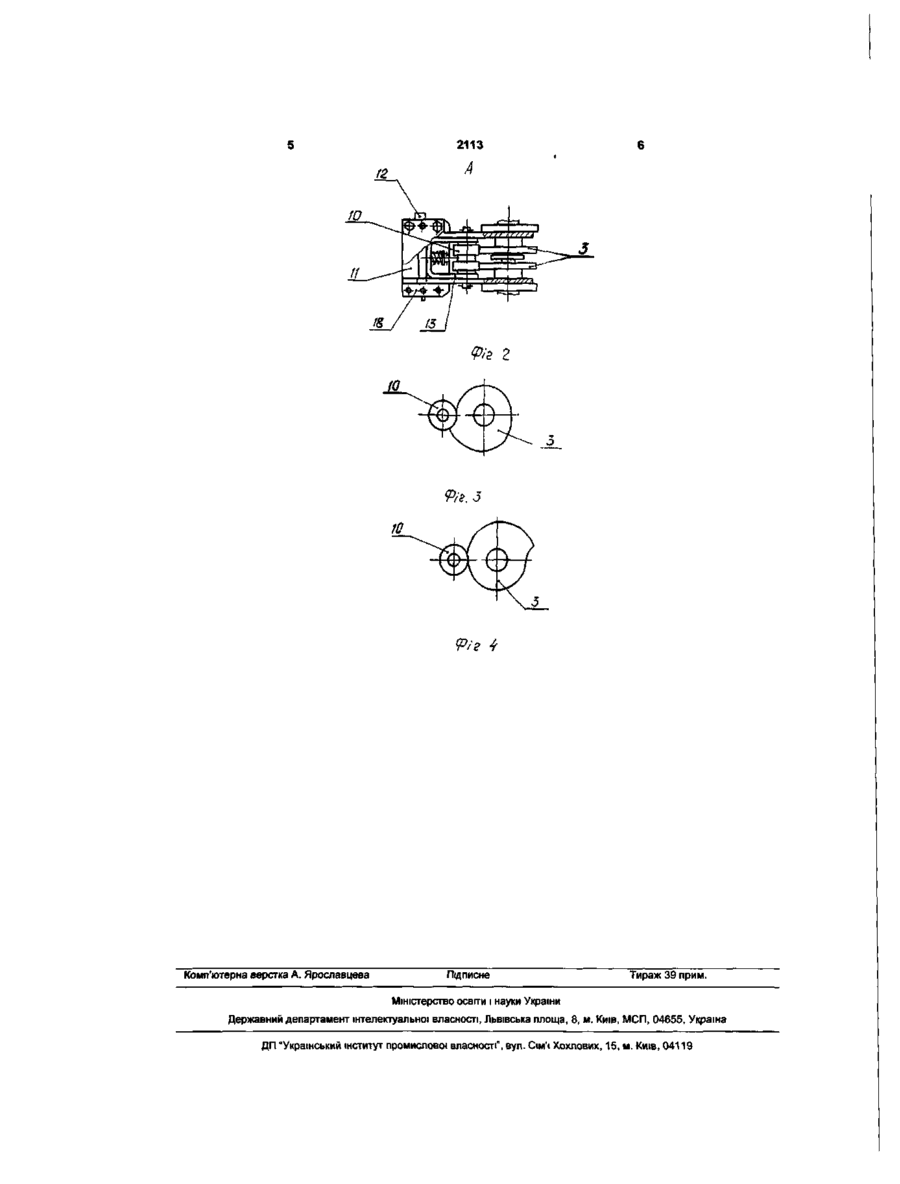

Пристрій аварійного ввімкнення вакуумного вимикача з електромагнітним приводом, що міс тить пружину з пружинотримачем, який зв'язаний з кулачками, розміщеними на валах кривошипа, до яких за допомогою скоби приєднані важелі, з'єднані ручкою, при повороті якої вони своїм зубом повертають вал до заходження пружинотримача за мертву точку і стикання його з заскочкою, для звільнення якої необхідно натиснути на шток, який повертає заскочку, даючи можливість пружині стискатися, а кулачкам повертатися по архімедовій спіралі і тим самим переміщати штовхач горизонтально для ввімкнення вимикача. Корисна модель відноситься до електротехніки зокрема до галузі високовольтного апаратобудування та конструкцій вимикачів вакуумних типу ВМВ-10 з електромагнітним приводом, в тому числі до пристроїв аварійного ввімкнення вимикачів при відсутності напруги в колах керування. Досі не відомі автономні механічні пристрої за таким призначенням. На даний час вакуумні вимикачі з електромагнітним приводом для такого ввімкнення вимагають додаткового джерела напруги. У відомих високовольтних трьохполюсних вимикачах з електромагнітним приводом серії ВКЕ10, ВМПЕ-10, ВЕ-10 для неоперативного ввімкнення використовується важіль ручного ввімкнення. Оперативне ввімкнення не передбачене. В аварійних випадках, коли відсутня напруга в колах керування, обслуговуючий персонал, порушуючи вимоги техніки безпеки, використовує цей важіль для оперативного ввімкнення вказаних вимикачів. У вакуумних вимикачах серії BB-TEL підприємства-виробника "Таврида-електрик" для ввімкнення вимикача, коли на підстанції відсутня напруга кіл оперативного струму, використовується інвентарний блок автономного ввімкнення. Вартість такого блока близько 1100грн. У вакуумних вимикачах серії ВР виробництва СП "Рівненський завод високовольтної апаратури" для аварійного оперативного ввімкнення передбачений пристрій ручного ввімкнення вимикача. Вар тість такого пристрою 1760грн. Ввімкнення вимикачів серії BB-TEL і ВР відбувається за рахунок електричної енергії від додаткового джерела. Разом з тим конструкція вказаних вакуумних вимикачів не виключає можливості ввімкнення їх вручну, шляхом дії на вал вимикача чи іншим шляхом, порушуючи вимоги техніки безпеки. В запропонованому автономному пристрої для аварійного оперативного ввімкнення вимикача використовується механічна енергія заведеної пружини. Цей пристрій простий за конструкцією і вартість його 200грн. Запропонована корисна модель вирішує задачу ввімкнення вакуумного вимикача типу ВМВ-10 з електромагнітним приводом в аварійних ситуаціях, коли зникає напруга в колах керування. Технічним результатом заявленої корисної моделі являється зручність в користуванні, простота виготовлення, порівняно невелика металомісткість, габарити і дешевизна, а також те, що пристрій може поставлятися з партією вимикачів на кожну підстанцію. Суть корисної моделі полягає в накопиченні механічної енергії пружиною, пружинотримач якої, зв'язаний з кулачками розміщеними на валах кривошипа. До валів за допомогою скоби приєднані важелі, з'єднані ручкою. При повороті ручки проти годинникової стрілки (вгору) важелі своїм зубом повертають вал до заходження пружинотримача за мертву точку і стикання його з заскочкою. Для СО 2113 звільнення заскочки необхідно натиснути на шток, і тим самим заставляють обертатися кулачки З який повертає її, даючи можливість пружині стисзв'язані з пружинотримачем 2 Пружина 1 при цьокатися, а кулачкам обертатися по архімедовій спіму заводиться розтягується і накопичує механічну ралі і тим самим переміщати штовхач горизонтаенергію для вмикання вимикача Кулачки 3 ковзально При цьому відбувається вивільнення ють по коліщаті 10 (див фігЗ) При остаточному пружиною накопиченої механічної енергії, яка визаведенні пружини зуб пружинотримача 2 стикакористовується для ввімкнення вакуумного вимиється з заскочкою 5, що перешкоджає подальшому кача типу ВМВ-10 Швидкість ввімкнення відповірухові, і пружинотримач знаходиться в положенні дає вимогам технічних умов на вимикач за мертвою точкою Після цього ручка 9 повертається в попереднє положення Для того, щоб вивіНа фіг 1 зображений пристрій аварійного ввімльнити накопичену пружиною енергію, необхідно кнення вакуумного вимикача типу ВМВ-10 з електнатиснути на шток 6, при цьому заскочка 5 поверромагнітним приводом, на фіг 2 - зв'язок штовхача тається і дає можливість пружині стискатися, тобто з кулачками кривошипа, на фіг 3 - схема положензайняти своє початкове положення Кулачки З ня кулачків при незаведеній пружині, на фіг 4 обертаються по архімедовій спіралі (див фіг 4), схема положення кулачків при заведеній пружині переміщаючи коліща 10 горизонтально Коліща Пристрій складається з наступних основних часчерез скобу 13 зв'язане зі штовхачем 11 і змушує тин пружини 1 з пружинотримачем 2, кулачків З, його рухатись в горизонтальному напрямку Завалів кривошипа 4, заскочки 5, штока 6, скоб 7, вдяки своїй конструкції штовхач 11 переміщає важелів 8, ручки 9, коліщати 10, штовхача 11, на траверсу вимикача, жорстко зв'язану з полюсами, і штир якого насаджений клин 12 і підпружинена вмикає контакти вакуумної камери Архімедова скоба 13, двох боковин 14, які з'єднуються з верхспіраль розрахована так, що при повороті кулачка ньою рамкою 15 і нижньою поперечиною 16 і утвона 150° відбувається горизонтальне переміщення рюють корпус пристрою, а також пластин 17 і приштовхача на 13мм, що достатньо для ввімкнення єднувальних болтів 18 За допомогою болтів 18 вимикача Після того, як вимикач ввімкнувся, шток через отвори в пластинах 17 пристрій приєднуєть6 під дією пружини повертається в початкове пося до плити електромагніта вмикання вимикача За ложення допомогою клина 12 штовхач 11 щільно притискається до траверси вимикача Пристрій працює наЗапропонований пристрій забезпечує швидступним чином При повороті ручки 9 проти годинкість ввімкнення вакуумного вимикача типу ВМВникової стрілки (або вгору) важелі 8 своїм зубом В 10 і хід рухомих контактів згідно з технічними умозачіплюються з валами кривошипа 4, обертають їх вами на вимикач 6-5
