Самохідна молотарка зернозбирального комбайна

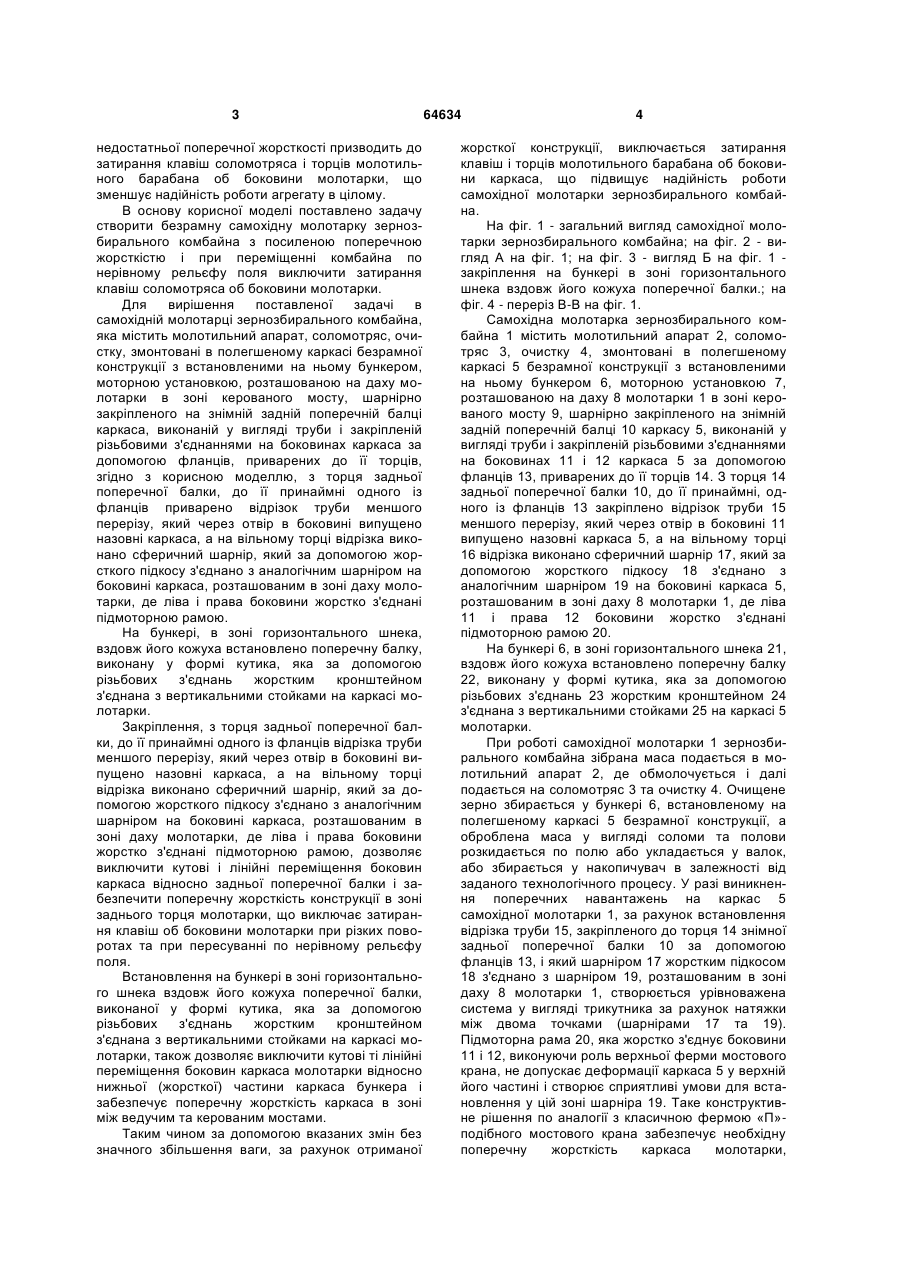

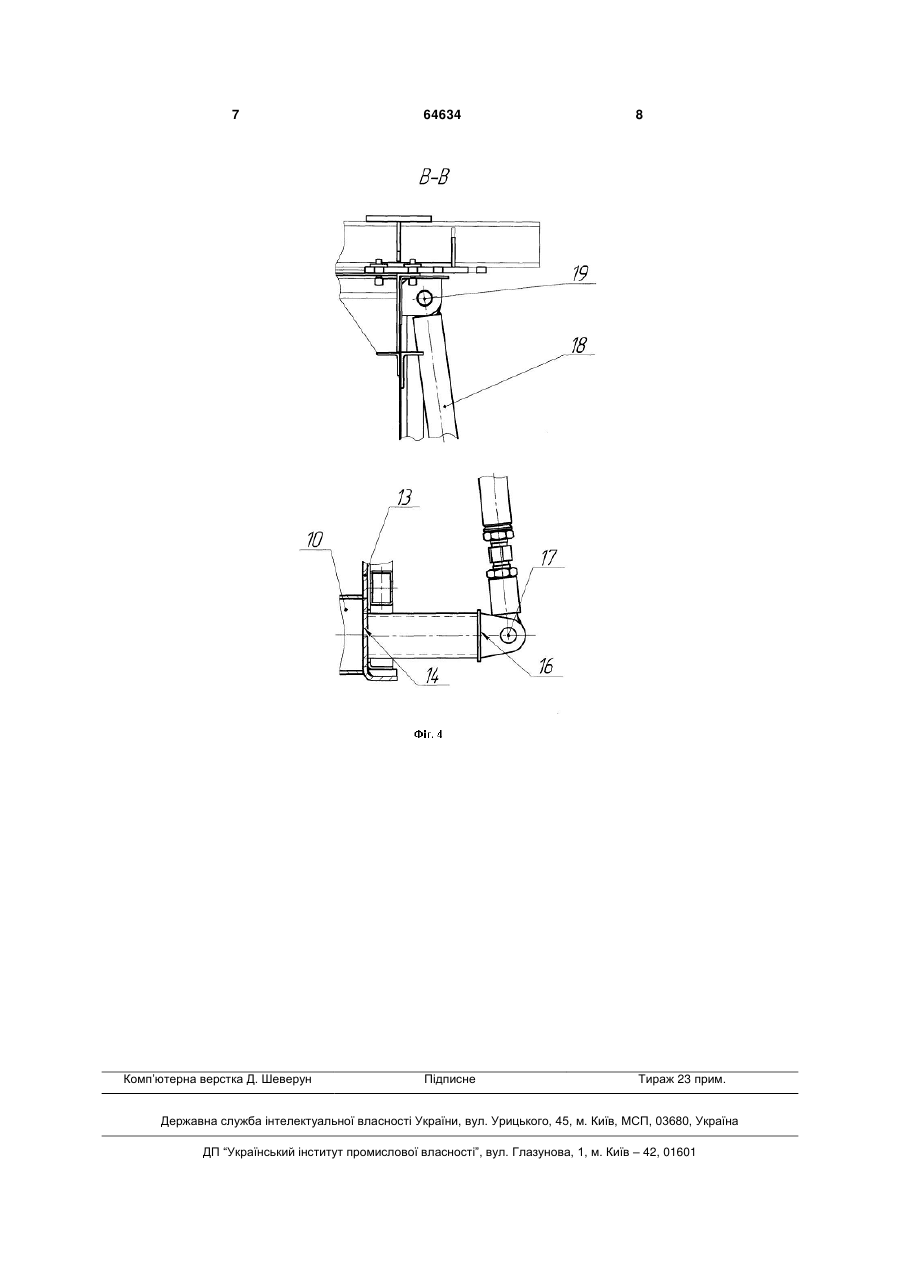

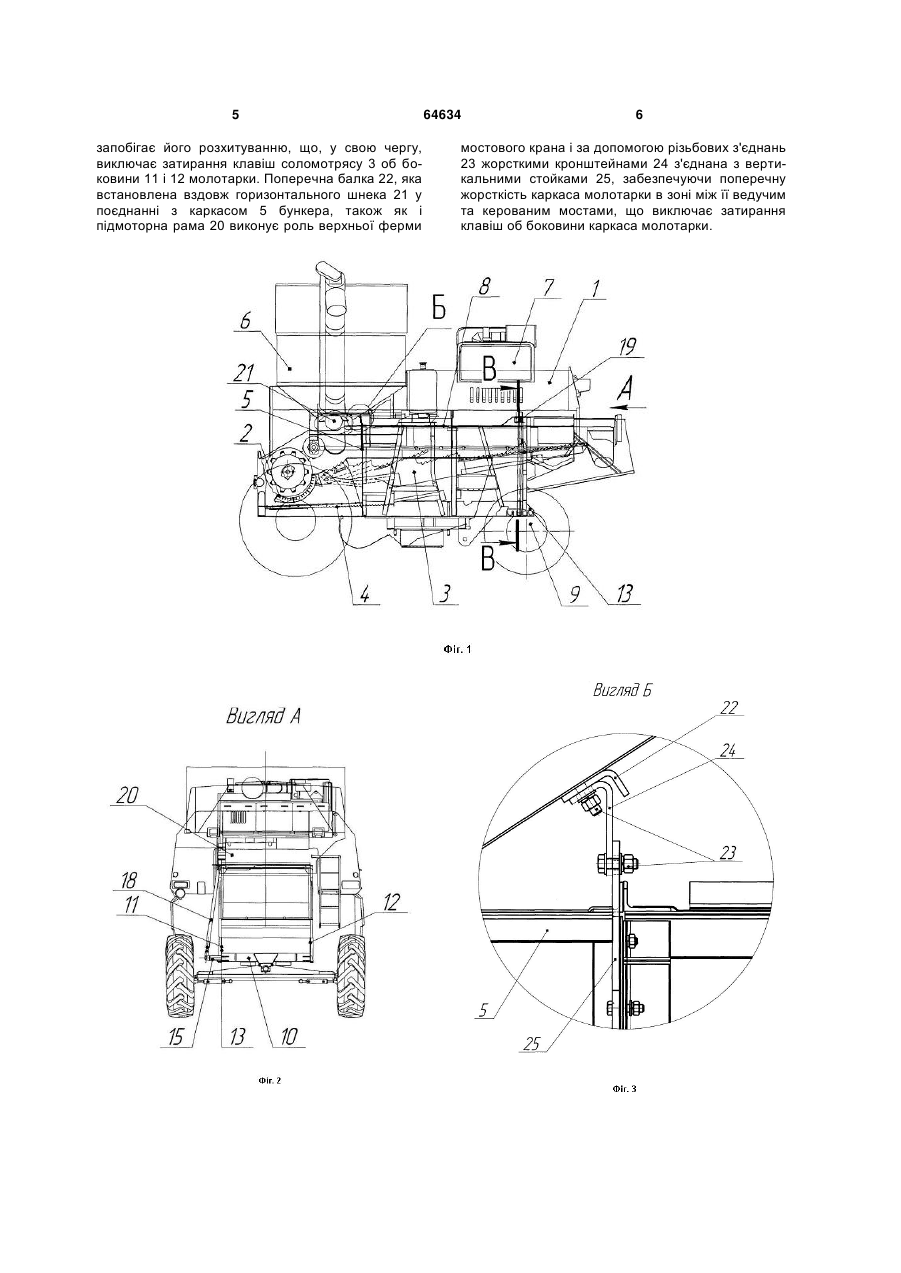

1. Самохідна молотарка зернозбирального комбайна, що включає молотильний апарат, соломотряс, очистку, змонтовані в полегшеному каркасі безрамної конструкції з встановленими на ньому бункером, моторною установкою, розташованою на даху молотарки в зоні керованого мосту, U 1 3 недостатньої поперечної жорсткості призводить до затирання клавіш соломотряса і торців молотильного барабана об боковини молотарки, що зменшує надійність роботи агрегату в цілому. В основу корисної моделі поставлено задачу створити безрамну самохідну молотарку зернозбирального комбайна з посиленою поперечною жорсткістю і при переміщенні комбайна по нерівному рельєфу поля виключити затирання клавіш соломотряса об боковини молотарки. Для вирішення поставленої задачі в самохідній молотарці зернозбирального комбайна, яка містить молотильний апарат, соломотряс, очистку, змонтовані в полегшеному каркасі безрамної конструкції з встановленими на ньому бункером, моторною установкою, розташованою на даху молотарки в зоні керованого мосту, шарнірно закріпленого на знімній задній поперечній балці каркаса, виконаній у вигляді труби і закріпленій різьбовими з'єднаннями на боковинах каркаса за допомогою фланців, приварених до її торців, згідно з корисною моделлю, з торця задньої поперечної балки, до її принаймні одного із фланців приварено відрізок труби меншого перерізу, який через отвір в боковині випущено назовні каркаса, а на вільному торці відрізка виконано сферичний шарнір, який за допомогою жорсткого підкосу з'єднано з аналогічним шарніром на боковині каркаса, розташованим в зоні даху молотарки, де ліва і права боковини жорстко з'єднані підмоторною рамою. На бункері, в зоні горизонтального шнека, вздовж його кожуха встановлено поперечну балку, виконану у формі кутика, яка за допомогою різьбових з'єднань жорстким кронштейном з'єднана з вертикальними стойками на каркасі молотарки. Закріплення, з торця задньої поперечної балки, до її принаймні одного із фланців відрізка труби меншого перерізу, який через отвір в боковині випущено назовні каркаса, а на вільному торці відрізка виконано сферичний шарнір, який за допомогою жорсткого підкосу з'єднано з аналогічним шарніром на боковині каркаса, розташованим в зоні даху молотарки, де ліва і права боковини жорстко з'єднані підмоторною рамою, дозволяє виключити кутові і лінійні переміщення боковин каркаса відносно задньої поперечної балки і забезпечити поперечну жорсткість конструкції в зоні заднього торця молотарки, що виключає затирання клавіш об боковини молотарки при різких поворотах та при пересуванні по нерівному рельєфу поля. Встановлення на бункері в зоні горизонтального шнека вздовж його кожуха поперечної балки, виконаної у формі кутика, яка за допомогою різьбових з'єднань жорстким кронштейном з'єднана з вертикальними стойками на каркасі молотарки, також дозволяє виключити кутові ті лінійні переміщення боковин каркаса молотарки відносно нижньої (жорсткої) частини каркаса бункера і забезпечує поперечну жорсткість каркаса в зоні між ведучим та керованим мостами. Таким чином за допомогою вказаних змін без значного збільшення ваги, за рахунок отриманої 64634 4 жорсткої конструкції, виключається затирання клавіш і торців молотильного барабана об боковини каркаса, що підвищує надійність роботи самохідної молотарки зернозбирального комбайна. На фіг. 1 - загальний вигляд самохідної молотарки зернозбирального комбайна; на фіг. 2 - вигляд А на фіг. 1; на фіг. 3 - вигляд Б на фіг. 1 закріплення на бункері в зоні горизонтального шнека вздовж його кожуха поперечної балки.; на фіг. 4 - переріз В-В на фіг. 1. Самохідна молотарка зернозбирального комбайна 1 містить молотильний апарат 2, соломотряс 3, очистку 4, змонтовані в полегшеному каркасі 5 безрамної конструкції з встановленими на ньому бункером 6, моторною установкою 7, розташованою на даху 8 молотарки 1 в зоні керованого мосту 9, шарнірно закріпленого на знімній задній поперечній балці 10 каркасу 5, виконаній у вигляді труби і закріпленій різьбовими з'єднаннями на боковинах 11 і 12 каркаса 5 за допомогою фланців 13, приварених до її торців 14. З торця 14 задньої поперечної балки 10, до її принаймні, одного із фланців 13 закріплено відрізок труби 15 меншого перерізу, який через отвір в боковині 11 випущено назовні каркаса 5, а на вільному торці 16 відрізка виконано сферичний шарнір 17, який за допомогою жорсткого підкосу 18 з'єднано з аналогічним шарніром 19 на боковині каркаса 5, розташованим в зоні даху 8 молотарки 1, де ліва 11 і права 12 боковини жорстко з'єднані підмоторною рамою 20. На бункері 6, в зоні горизонтального шнека 21, вздовж його кожуха встановлено поперечну балку 22, виконану у формі кутика, яка за допомогою різьбових з'єднань 23 жорстким кронштейном 24 з'єднана з вертикальними стойками 25 на каркасі 5 молотарки. При роботі самохідної молотарки 1 зернозбирального комбайна зібрана маса подається в молотильний апарат 2, де обмолочується і далі подається на соломотряс 3 та очистку 4. Очищене зерно збирається у бункері 6, встановленому на полегшеному каркасі 5 безрамної конструкції, а оброблена маса у вигляді соломи та полови розкидається по полю або укладається у валок, або збирається у накопичувач в залежності від заданого технологічного процесу. У разі виникнення поперечних навантажень на каркас 5 самохідної молотарки 1, за рахунок встановлення відрізка труби 15, закріпленого до торця 14 знімної задньої поперечної балки 10 за допомогою фланців 13, і який шарніром 17 жорстким підкосом 18 з'єднано з шарніром 19, розташованим в зоні даху 8 молотарки 1, створюється урівноважена система у вигляді трикутника за рахунок натяжки між двома точками (шарнірами 17 та 19). Підмоторна рама 20, яка жорстко з'єднує боковини 11 і 12, виконуючи роль верхньої ферми мостового крана, не допускає деформації каркаса 5 у верхній його частині і створює сприятливі умови для встановлення у цій зоні шарніра 19. Таке конструктивне рішення по аналогії з класичною фермою «П»подібного мостового крана забезпечує необхідну поперечну жорсткість каркаса молотарки, 5 запобігає його розхитуванню, що, у свою чергу, виключає затирання клавіш соломотрясу 3 об боковини 11 і 12 молотарки. Поперечна балка 22, яка встановлена вздовж горизонтального шнека 21 у поєднанні з каркасом 5 бункера, також як і підмоторна рама 20 виконує роль верхньої ферми 64634 6 мостового крана і за допомогою різьбових з'єднань 23 жорсткими кронштейнами 24 з'єднана з вертикальними стойками 25, забезпечуючи поперечну жорсткість каркаса молотарки в зоні між її ведучим та керованим мостами, що виключає затирання клавіш об боковини каркаса молотарки. 7 Комп’ютерна верстка Д. Шеверун 64634 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
