Імітатор повітряних цілей

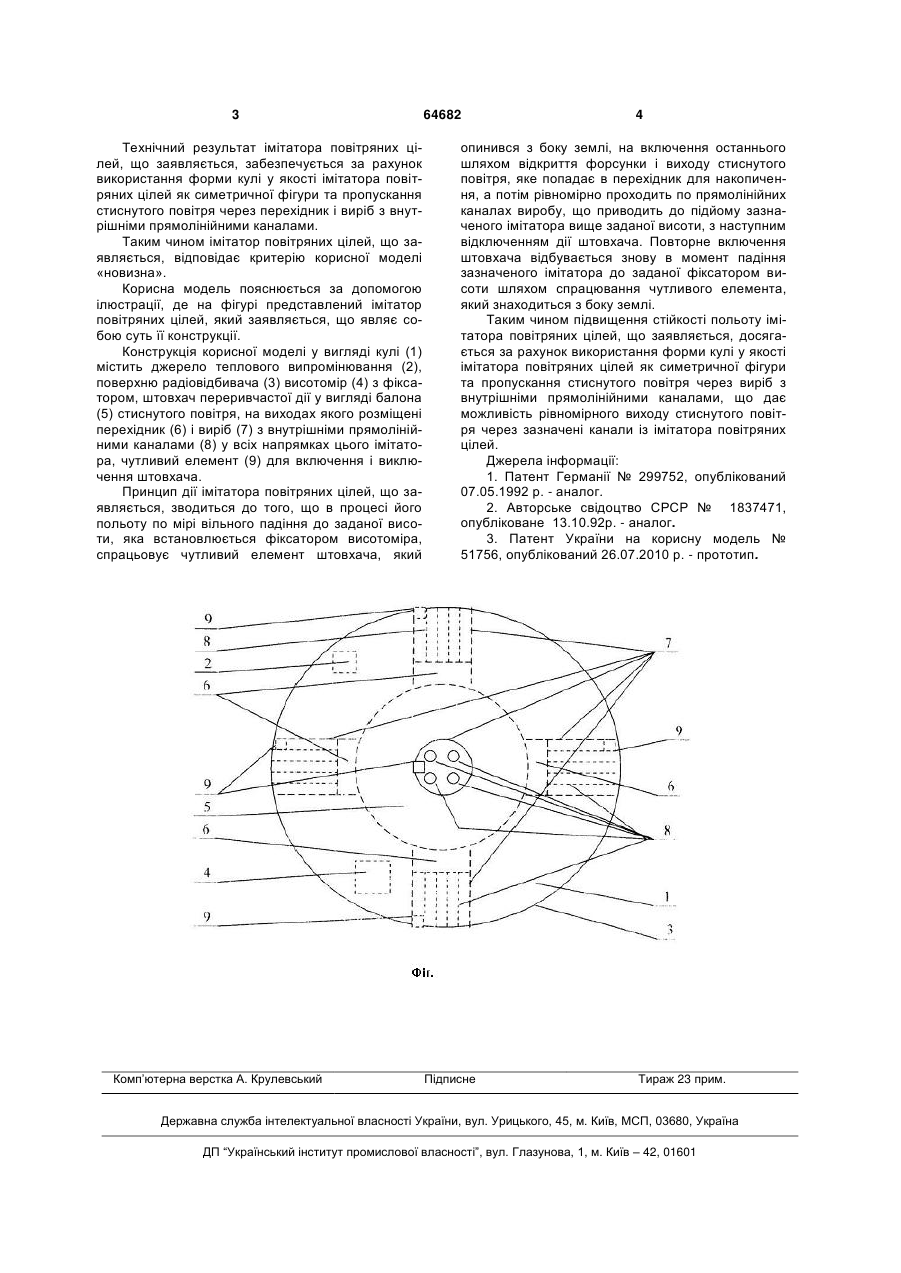

Імітатор повітряних цілей, що містить джерело теплового випромінювання, поверхню радіовідбивача, висотомір з фіксатором, штовхач переривчастої дії стиснутого повітря, чутливий елемент включення та виключення штовхача, функціонально з'єднаного з висотоміром, який відрізняється тим, що має вигляд кулі, всередині якої на виходах штовхача встановлені перехідник і виріб з внутрішніми прямолінійними каналами. (19) (21) u201105904 (22) 11.05.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ВАСИЛЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, ПЛЯЦУК ДМИТРО ЛЕОНІДОВИЧ, ГОЛУБ ВАЛЕНТИН АНТОНОВИЧ, ВАКАРЕНКО АНАТОЛІЙ ВОЛОДИМИРОВИЧ, КРИЛОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ВИСІКАН ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, НАКОНЕЧНИЙ ВОЛОДИМИР СЕРГІЙОВИЧ, МАТІЇШЕН РУСЛАН ВАСИЛЬОВИЧ, ГАПОТЧЕНКО ІГОРЬ ОЛЕГОВИЧ, ПЕТЧЕНКО ІГОРЬ АРСЕНТІЙОВИЧ, КИРИЛЕНКО СЕРГІЙ ФЕДОРОВИЧ 3 Технічний результат імітатора повітряних цілей, що заявляється, забезпечується за рахунок використання форми кулі у якості імітатора повітряних цілей як симетричної фігури та пропускання стиснутого повітря через перехідник і виріб з внутрішніми прямолінійними каналами. Таким чином імітатор повітряних цілей, що заявляється, відповідає критерію корисної моделі «новизна». Корисна модель пояснюється за допомогою ілюстрації, де на фігурі представлений імітатор повітряних цілей, який заявляється, що являє собою суть її конструкції. Конструкція корисної моделі у вигляді кулі (1) містить джерело теплового випромінювання (2), поверхню радіовідбивача (3) висотомір (4) з фіксатором, штовхач переривчастої дії у вигляді балона (5) стиснутого повітря, на виходах якого розміщені перехідник (6) і виріб (7) з внутрішніми прямолінійними каналами (8) у всіх напрямках цього імітатора, чутливий елемент (9) для включення і виключення штовхача. Принцип дії імітатора повітряних цілей, що заявляється, зводиться до того, що в процесі його польоту по мірі вільного падіння до заданої висоти, яка встановлюється фіксатором висотоміра, спрацьовує чутливий елемент штовхача, який Комп’ютерна верстка А. Крулевський 64682 4 опинився з боку землі, на включення останнього шляхом відкриття форсунки і виходу стиснутого повітря, яке попадає в перехідник для накопичення, а потім рівномірно проходить по прямолінійних каналах виробу, що приводить до підйому зазначеного імітатора вище заданої висоти, з наступним відключенням дії штовхача. Повторне включення штовхача відбувається знову в момент падіння зазначеного імітатора до заданої фіксатором висоти шляхом спрацювання чутливого елемента, який знаходиться з боку землі. Таким чином підвищення стійкості польоту імітатора повітряних цілей, що заявляється, досягається за рахунок використання форми кулі у якості імітатора повітряних цілей як симетричної фігури та пропускання стиснутого повітря через виріб з внутрішніми прямолінійними каналами, що дає можливість рівномірного виходу стиснутого повітря через зазначені канали із імітатора повітряних цілей. Джерела інформації: 1. Патент Германії № 299752, опублікований 07.05.1992 р. - аналог. 2. Авторське свідоцтво СРСР № 1837471, опубліковане 13.10.92р. - аналог. 3. Патент України на корисну модель № 51756, опублікований 26.07.2010 р. - прототип. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
