Гідроциклон

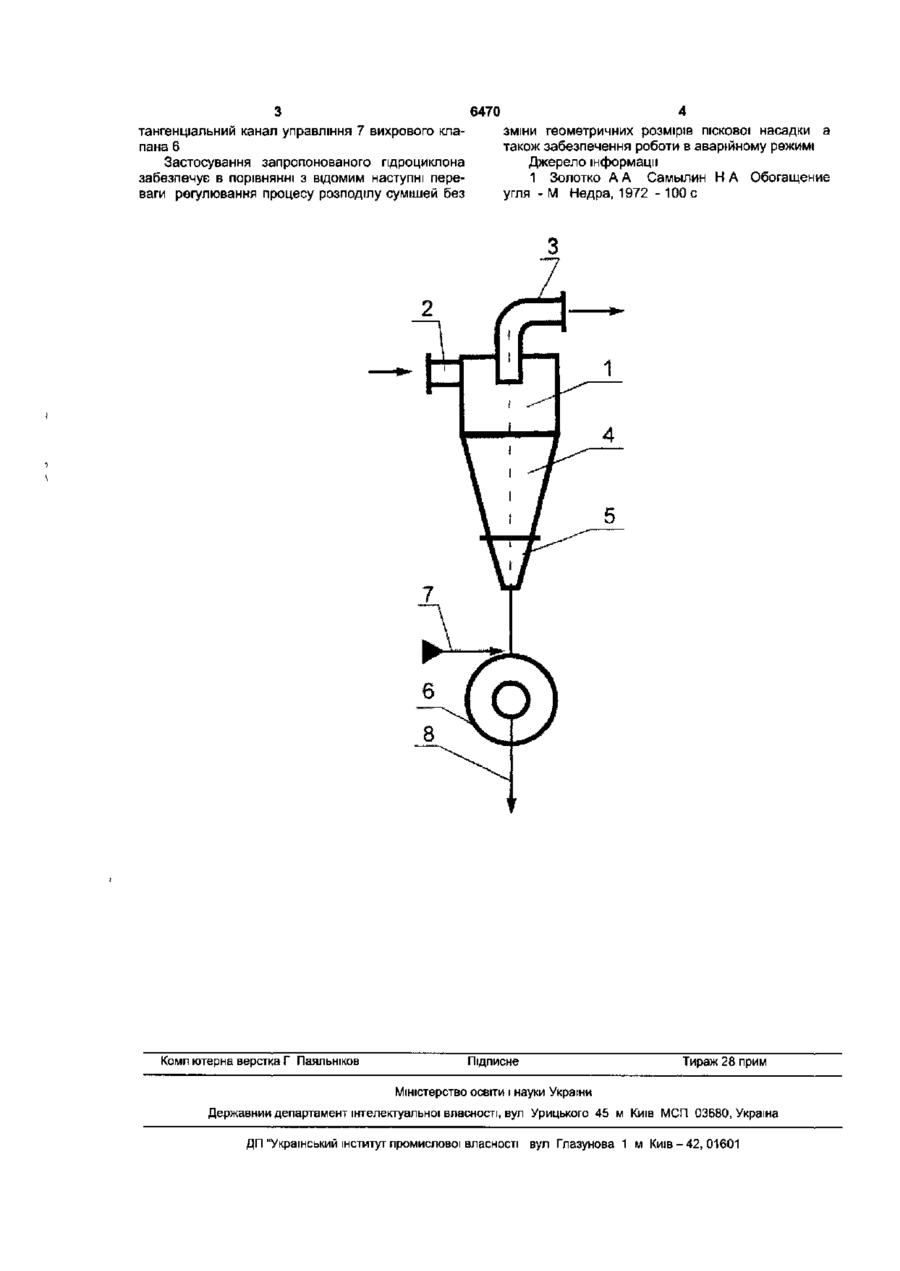

Гідроциклон, що містить циліндричну камеру і конічну камеру з пісковою насадкою, тангенціальний живильний і зливальний патрубки, який відрізняється тим, що пристрій забезпечено приєднаним до піскової насадки вихровим клапаном з тангенціальним каналом управління. Корисна модель відноситься до області промислового транспорту і може бути застосована в багатьох промислових процесах як пристрій для розподілу матеріалу у полі відцентрових сил Відомо гідроциклон, що містить циліндричну і конічну камери та тангенціальний живильний патрубок, циліндрична камера забезпечена зливальним патоубком для виведення легких продуктів, а конічна - пісковою насадкою для розвантаження важких продуктів [1] - прототип Недоліком відомого гідроциклону є недостатня ефективність його роботи через відсутність можливості регулювання процесу розподілу сумішей без зміни геометричних розмірів піскової насадки і неможливості забезпечення роботи в аварійному режимі В основу корисної моделі поставлено задачу підвищення ефективності роботи гідроциклона шляхом регулювання процесу розподілу без зміни геометричних розмірів піскової насадки і забезпечення роботи в аварійному режимі. Поставлена задача досягається тим, що гідроциклон, що містить циліндричну камеру і конічну камеру з пісковою насадкою, тангенціальний живильний і зливальний патрубки, відповідно до заявленої корисної моделі, забезпечений приєднаним до піскової насадки вихровим клапаном з тангенціальним каналом управління. На відміну від відомого гідроциклона, у заявленій корисній моделі з'являється можливість регулювання тиску на виході з піскової насадки, що змінює характеристики гідроциклона, і забезпечує можливість перекриття потоку через піскову насадку. Потік управління роботою вихрового клапану може бути як рідким так і газоподібним. Технічна сутність і принцип дії запропонованої корисної моделі пояснюється кресленням, де зображений гідроциклон, що містить циліндричну камеру 1 з тангенціальним живильним патрубком 2 і зливальним патрубком 3, конічну камеру 4 з пісковою насадкою 5, вихровий клапан 6 з тангенціальним каналом управління 7, і вихідний канал 8. Гідроциклон працює наступним чином: суміш, що розподіляється під тиском подається до гідроциклону через живильний патрубок 2 Під впливом відцентрових та гравітаційних сил у гідроциклоні відбувається розподіл часток більш великі та важкі частки відкидаються до периферії та опускаючись по стінках циліндричної камери 1 і конічної камери 4, прямують до піскової насадки 5 та через вихровий клапан 6 вивантажуються до вихідного каналу 8, дрібні та легкі частки виштовхуються до осі циліндричної камери 1 гідроциклону та видаляються з нього через зливальний патрубок 3. Все не відбувається при відсутності тиску управління в тангенціальному каналі управління 7 вихрового клапана 6. При необхідності зменшити геометричний параметр піскової насадки 5 подається тиск управління в тангенціальний канал управління 7 вихрового клапана 6. При цьому у вихровому клапані 6 зростає опір, внаслідок чого змінюється тиск на виході з піскової насадки 5, що впливає на розмір часток або питому масу середовища, що потрапляє до зливального патрубку 3. При необхідності (в аварійному випадку) можливе повне відсічення потоку середовища, що розподіляється, через вихровий клапан 6 шляхом повного закриття вихрового клапана 6 подачею визначеного тиску в CD З 6470 тангенціальний канал управління 7 вихрового клазміни геометричних розмірів піскової насадки а пана 6 також забезпечення роботи в аварійному режимі Застосування запропонованого гідроциклона Джерело інформації 1 Золотко А А Самылин Н А Обогащение забезпечує в порівнянні з відомим наступні переугля - М Недра, 1972 - 100 с ваги регулювання процесу розподілу сумішей без Комп ютерна верстка Г Паяльніков Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45 м Київ МСП 03680, Україна ДП "Український інститут промислової власності вул Глазунова 1 м Київ-42, 01601
