Циклон-сепаратор

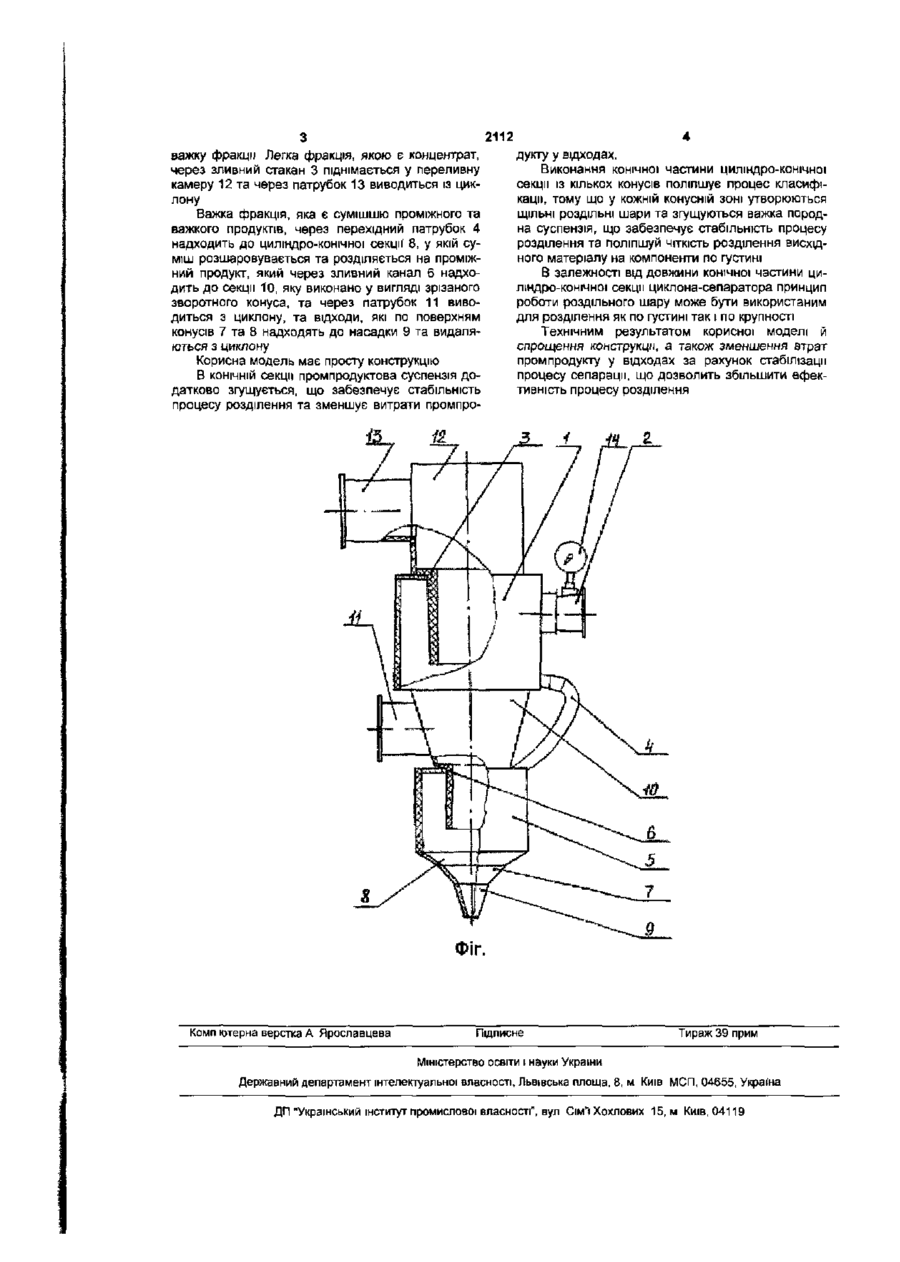

Циклон-сепаратор, що містить циліндричну секцію з живильним та зливним патрубками, циліндро-коннну секцію із зливним патрубком та насадкою з'єднані між собою перехідним патрубком, який відрізняється тим, що між циліндричною та циліндро-конічною секціями встановлено секцію у вигляді зрізаного зворотного конуса з патрубком, а конічну частину циліндро-конічної секції виконано у вигляді кількох зрізаних конусів, спряжених між собою, з циліндричною частиною циліндроконічної секції та з насадкою Корисна модель стосується конструкції пристрою для збагачення корисних копалин та має бути використаною для класифікації зернистих матеріалів по густині та крупності у вугільній, ХІМІЧНІЙ та інших галузях промисловості ВІДОМІ гідроциклони, які описані у книзі "Гидроциклоны на обогатительных фабриках" автор Поваров А А , М Недра, 1978 С 186-194 гідроциклон містить циліндричний корпуси з тангенціальним живильним патрубком, зливку камеру та піскову насадку Недоліком цих гідроциклонів є низька ефективність розділення Прототипом корисної моделі обрано деклараційний патент України на винахід №31889 А кл 6В03В5/34, В04СЗ/06 "Трьохпродуктовий гідроциклон" Відомий гідроциклон містить циліндричну і циліндро-конічну секції, які з'єднані між собою перехідним патрубком, циліндрична секція постачена живильним і зливним патрубками, а циліндроконічна секція-зливним патрубком і насадкою Недоліком відомого гідроциклону є громіздкість конструкції та невелика ефективність розділення матеріалу із-за втрат промпродукту у відходах В основу корисної моделі поставлено задачу створення циклона-сепаратора, у якому за рахунок встановлення секції у вигляді зрізаного зворотного конусу, а також виконання конічної частини циліндра-конічної секції із кількох конусів спряжених з циліндричною частиною секції, між собою та з насадкою спрощується конструкція та підвищується ефективність розділення Поставлена задача вирішується таким чином, ще у циклоні-сепараторі, який містить циліндричну секцію з живильним та зливним патрубками циліндро-конічну секцію та зливним патрубком та насадкою, які з'єднані між собою перехідним патрубком, між циліндричною та циліндро-конічною секціями встановлено секцію у вигляді зрізаного зворотного конусу з патрубком, а конічну частину циліндро-конічної секції виконано у вигляді кількох зрізаних конусів, спряжених між собою з циліндричною частиною циліндро-конічної секції та насадкою На кресленні (див. фіг) приведено загальний вид циклона-сепаратора Циклон-сепаратор містить циліндричну секцію 1 з живильним тангенціальним патрубком 2, зливним стаканом 3 та перехідним каналом 4 циліндро-конічну секцію є із зливним стаканом 6 Конічна частина циліндро-конічної секції є виконана із зрізаних конусів 7 та 8, спряжених із циліндричною частиною, між собою а також із насадкою 9 Між секціями 1 та 5 циклона-сепаратора встановлено секцію 10 з патрубком 11 Над секцією 1 встановлена переливна камера 12 з патрубком 13, а на живильному патрубці 2 встановлено манометр 14 Циклон-сепаратор працює таким чином Вихідна суміш під тиском, який вимірюють манометром 14 через тангенціальний патрубок 2 надходить до циліндричної секції 1, у якій під дією центробіжної сили вихідний матеріал розділяється на легку та (21)2002108232 CM 2112 важку фракції Легка фракція, якою є концентрат, через зливний стакан 3 піднімається у переливну камеру 12 та через патрубок 13 виводиться із циклону Важка фракція, яка є сумішшю проміжного та важкого продуктів, через перехідний патрубок 4 надходить до циліндро-конічної секціґ 8, у якій суміш розшаровувається та розділяється на проміжний продукт, який через зливний канал 6 надходить до секції 10, яку виконано у вигляді зрізаного зворотного конуса, та через патрубок 11 виводиться з циклону, та відходи, які по поверхням конусів 7 та 8 надходять до насадки 9 та видаляються з циклону Корисна модель має просту конструкцію В КОНІЧНІЙ секції промпродуктова суспензія додатково згущується, що забезпечує стабільність процесу розділення та зменшує витрати промпро дукту у відходах. Виконання конічної частини циліндро-конічної секції із кількох конусів поліпшує процес класифікації, тому що у кожній конусній зоні утворюються ЩІЛЬНІ роздільні шари та згущуються важка породна суспензія, що забезпечує стабільність процесу розділення та поліпшуй ЧІТКІСТЬ розділення висхідного матеріалу на компоненти по густині В залежності від довжини конічної частини циліндро-конічної секції циклона-сепаратора принцип роботи роздільного шару може бути використаним для розділення як по густині так і по крупності Технічним результатом корисної моделі й спрощення конструкції, а також зменшення атрат промпродукту у відходах за рахунок стабілізації процесу сепарації, що дозволить збільшити ефективність процесу розділення ФІГ. Комп ютерна верстка А Ярославцєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових 15,м Київ,04119
