Спосіб визначення ступеня захисту інгібіторів корозії для нафтозаводського обладнання
Номер патенту: 64703
Опубліковано: 10.11.2011
Автори: Романчук Вікторія Володимирівна, Топільницький Петро Іванович
Формула / Реферат
Спосіб визначення ступеня захисту інгібіторів корозії для нафтозаводського обладнання, що включає визначення різниці мас сталевої пластинки після її витримування в агресивному середовищі з добавкою інгібітора та без нього, за якою визначають швидкість корозії та ступінь захисту, при цьому як агресивне середовище використовують емульсію водної та вуглеводневої фаз, як водну фазу - розчин солей, що містить, г/л:
NaCl
163,00
MgCl26H2O
17,00
Ca(HSO4)22H2O
0,14
СаС12
34,00,
який відрізняється тим, що як вуглеводневу фазу використовують реактивне паливо у відношенні до водної фази 9:1, витримують пластинку в агресивному середовищі 3 год. за температури 70±2 °С.
Текст

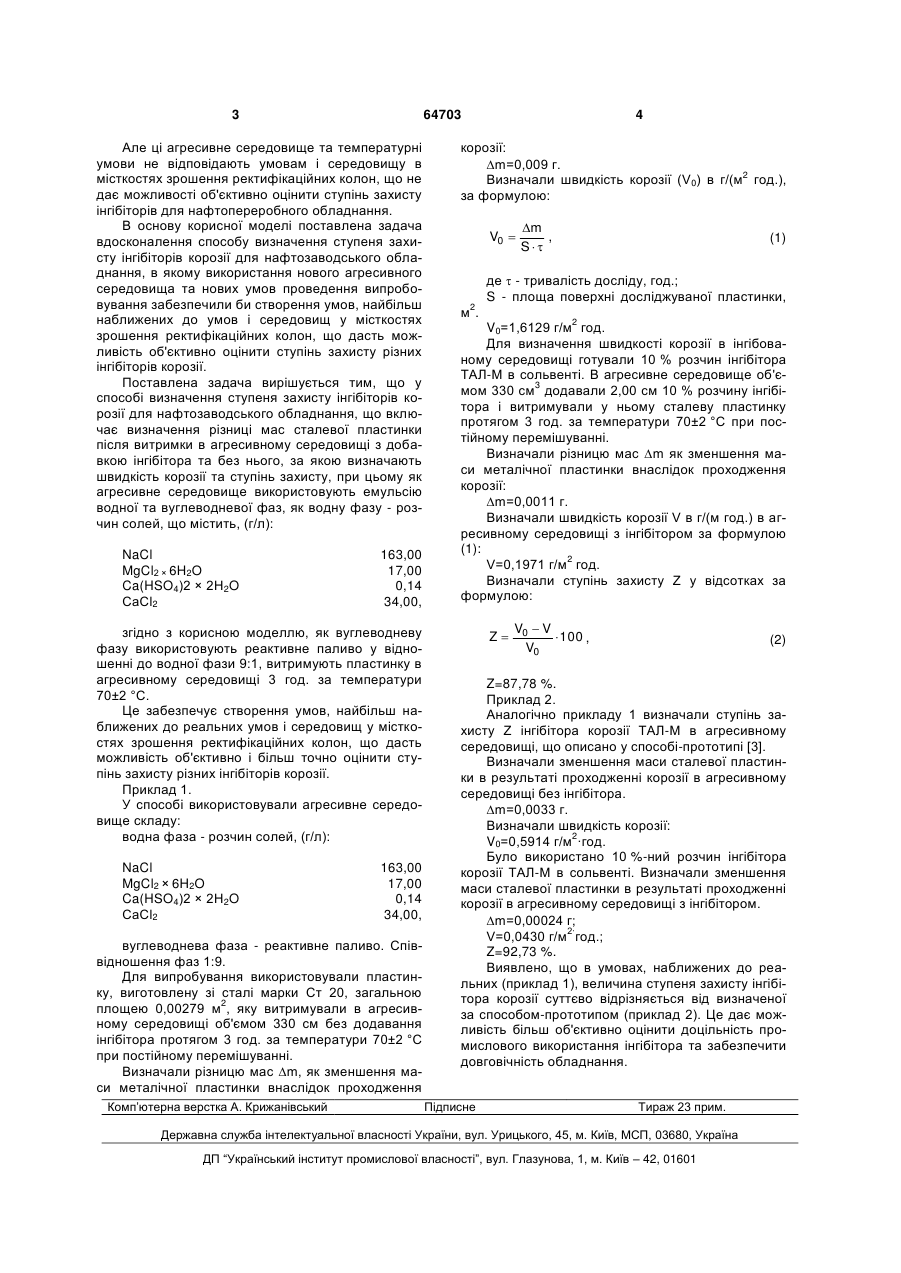

Спосіб визначення ступеня захисту інгібіторів корозії для нафтозаводського обладнання, що включає визначення різниці мас сталевої пластинки після її витримування в агресивному середовищі з добавкою інгібітора та без нього, за якою ви 3 64703 Але ці агресивне середовище та температурні умови не відповідають умовам і середовищу в місткостях зрошення ректифікаційних колон, що не дає можливості об'єктивно оцінити ступінь захисту інгібіторів для нафтопереробного обладнання. В основу корисної моделі поставлена задача вдосконалення способу визначення ступеня захисту інгібіторів корозії для нафтозаводського обладнання, в якому використання нового агресивного середовища та нових умов проведення випробовування забезпечили би створення умов, найбільш наближених до умов і середовищ у місткостях зрошення ректифікаційних колон, що дасть можливість об'єктивно оцінити ступінь захисту різних інгібіторів корозії. Поставлена задача вирішується тим, що у способі визначення ступеня захисту інгібіторів корозії для нафтозаводського обладнання, що включає визначення різниці мас сталевої пластинки після витримки в агресивному середовищі з добавкою інгібітора та без нього, за якою визначають швидкість корозії та ступінь захисту, при цьому як агресивне середовище використовують емульсію водної та вуглеводневої фаз, як водну фазу - розчин солей, що містить, (г/л): NaCl MgCl2 × 6H2O Ca(HSO4)2 × 2H2O СаСl2 163,00 17,00 0,14 34,00, згідно з корисною моделлю, як вуглеводневу фазу використовують реактивне паливо у відношенні до водної фази 9:1, витримують пластинку в агресивному середовищі 3 год. за температури 70±2 °C. Це забезпечує створення умов, найбільш наближених до реальних умов і середовищ у місткостях зрошення ректифікаційних колон, що дасть можливість об'єктивно і більш точно оцінити ступінь захисту різних інгібіторів корозії. Приклад 1. У способі використовували агресивне середовище складу: водна фаза - розчин солей, (г/л): NaCl MgCl2 × 6H2O Ca(HSO4)2 × 2H2O СаСl2 163,00 17,00 0,14 34,00, вуглеводнева фаза - реактивне паливо. Співвідношення фаз 1:9. Для випробування використовували пластинку, виготовлену зі сталі марки Ст 20, загальною 2 площею 0,00279 м , яку витримували в агресивному середовищі об'ємом 330 см без додавання інгібітора протягом 3 год. за температури 70±2 °C при постійному перемішуванні. Визначали різницю мас m, як зменшення маси металічної пластинки внаслідок проходження Комп’ютерна верстка А. Крижанівський 4 корозії: m=0,009 г. 2 Визначали швидкість корозії (V0) в г/(м год.), за формулою: V0 2 m , S (1) де - тривалість досліду, год.; S - площа поверхні досліджуваної пластинки, м. 2 V0=1,6129 г/м год. Для визначення швидкості корозії в інгібованому середовищі готували 10 % розчин інгібітора ТАЛ-М в сольвенті. В агресивне середовище об'є3 мом 330 см додавали 2,00 см 10 % розчину інгібітора і витримували у ньому сталеву пластинку протягом 3 год. за температури 70±2 °C при постійному перемішуванні. Визначали різницю мас m як зменшення маси металічної пластинки внаслідок проходження корозії: m=0,0011 г. Визначали швидкість корозії V в г/(м год.) в агресивному середовищі з інгібітором за формулою (1): 2 V=0,1971 г/м год. Визначали ступінь захисту Z у відсотках за формулою: Z V0 V 100 , V0 (2) Z=87,78 %. Приклад 2. Аналогічно прикладу 1 визначали ступінь захисту Z інгібітора корозії ТАЛ-М в агресивному середовищі, що описано у способі-прототипі [3]. Визначали зменшення маси сталевої пластинки в результаті проходженні корозії в агресивному середовищі без інгібітора. m=0,0033 г. Визначали швидкість корозії: 2 V0=0,5914 г/м ·год. Було використано 10 %-ний розчин інгібітора корозії ТАЛ-М в сольвенті. Визначали зменшення маси сталевої пластинки в результаті проходженні корозії в агресивному середовищі з інгібітором. m=0,00024 г; 2· V=0,0430 г/м год.; Z=92,73 %. Виявлено, що в умовах, наближених до реальних (приклад 1), величина ступеня захисту інгібітора корозії суттєво відрізняється від визначеної за способом-прототипом (приклад 2). Це дає можливість більш об'єктивно оцінити доцільність промислового використання інгібітора та забезпечити довговічність обладнання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of protection rating of corrosion inhibitors for refinery equipment
Автори англійськоюRomanchuk Viktoriia Volodymyrivna, Topilnytskyi Petro Ivanovych
Назва патенту російськоюСпособ определения степени защиты ингибиторов коррозии для нефтезаводского оборудования
Автори російськоюРоманчук Виктор Владимирович, Топильницкий Петр Иванович
МПК / Мітки
МПК: C10G 75/00, C23F 11/10, C10G 7/00
Мітки: визначення, корозії, нафтозаводського, спосіб, захисту, інгібіторів, обладнання, ступеня
