Завихрювач вхідного потоку
Формула / Реферат
1. Завихрювач вхідного потоку, що містить пустотілий корпус, всередині якого виконаний евольвентний напрямний елемент, який відрізняється тим, що напрямний елемент виконаний у вигляді металічної пластини із закріпленими з однієї сторони плічками та із змінним кроком закрутки, що зменшується у напрямку вільної від плічок сторони, а корпус виконаний з пазами на внутрішній поверхні для встановлення плічок напрямного елемента.
2. Завихрювач вхідного потоку за п. 1, який відрізняється тим, що як корпус використаний вхідний патрубок або частина трубопроводу.
Текст

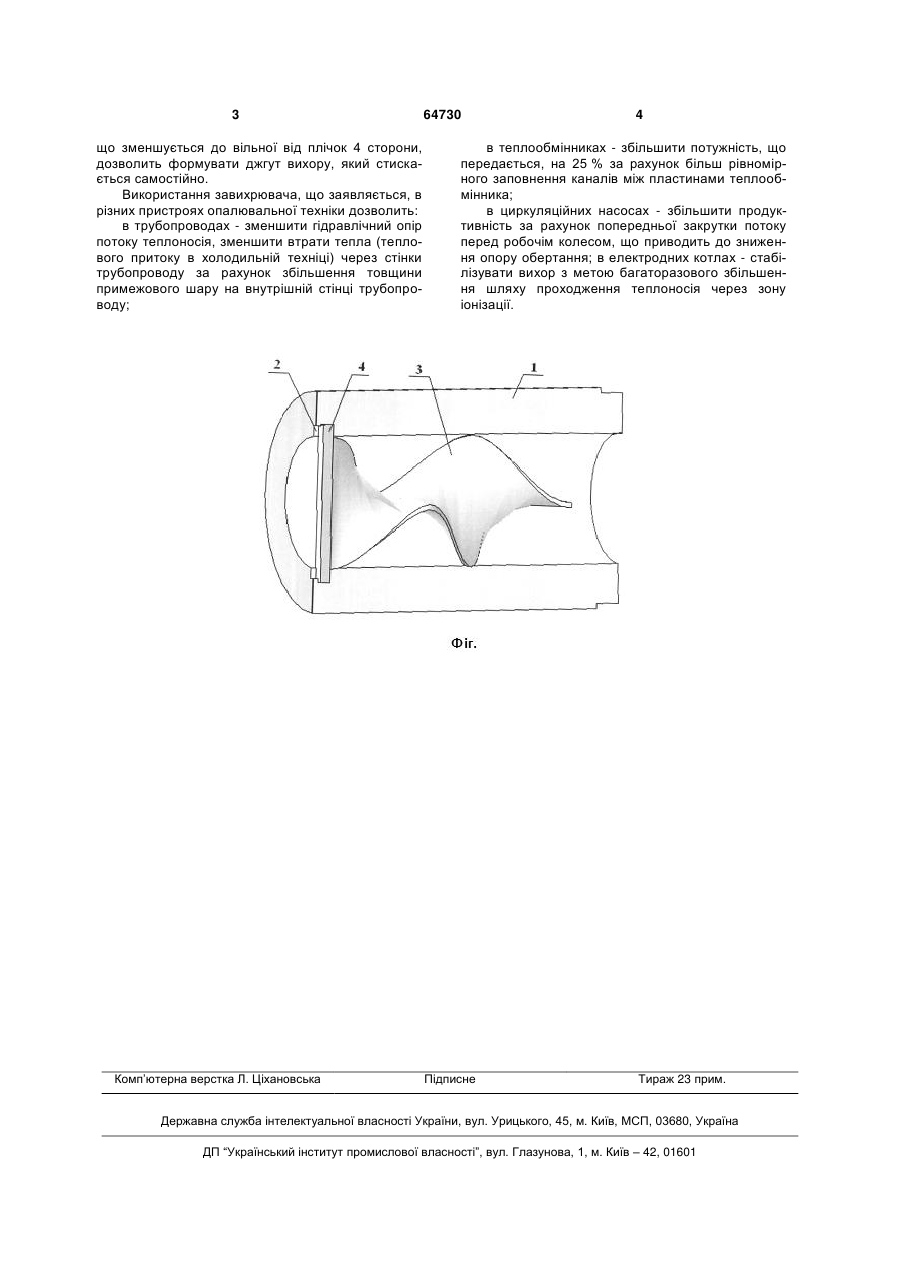

1. Завихрювач вхідного потоку, що містить пустотілий корпус, всередині якого виконаний евольвентний напрямний елемент, який відрізняється тим, що напрямний елемент виконаний у ви 3 що зменшується до вільної від плічок 4 сторони, дозволить формувати джгут вихору, який стискається самостійно. Використання завихрювача, що заявляється, в різних пристроях опалювальної техніки дозволить: в трубопроводах - зменшити гідравлічний опір потоку теплоносія, зменшити втрати тепла (теплового притоку в холодильній техніці) через стінки трубопроводу за рахунок збільшення товщини примежового шару на внутрішній стінці трубопроводу; Комп’ютерна верстка Л. Ціхановська 64730 4 в теплообмінниках - збільшити потужність, що передається, на 25 % за рахунок більш рівномірного заповнення каналів між пластинами теплообмінника; в циркуляційних насосах - збільшити продуктивність за рахунок попередньої закрутки потоку перед робочім колесом, що приводить до зниження опору обертання; в електродних котлах - стабілізувати вихор з метою багаторазового збільшення шляху проходження теплоносія через зону іонізації. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSwirler of inlet flux
Автори англійськоюDankovtsev Viktor Petrovych
Назва патенту російськоюЗавихритель входного потока
Автори російськоюДанковцев Виктор Петрович
МПК / Мітки
МПК: F15D 1/02
Мітки: завихрювач, вхідного, потоку
