Водогрійний котел генеренка о. о.

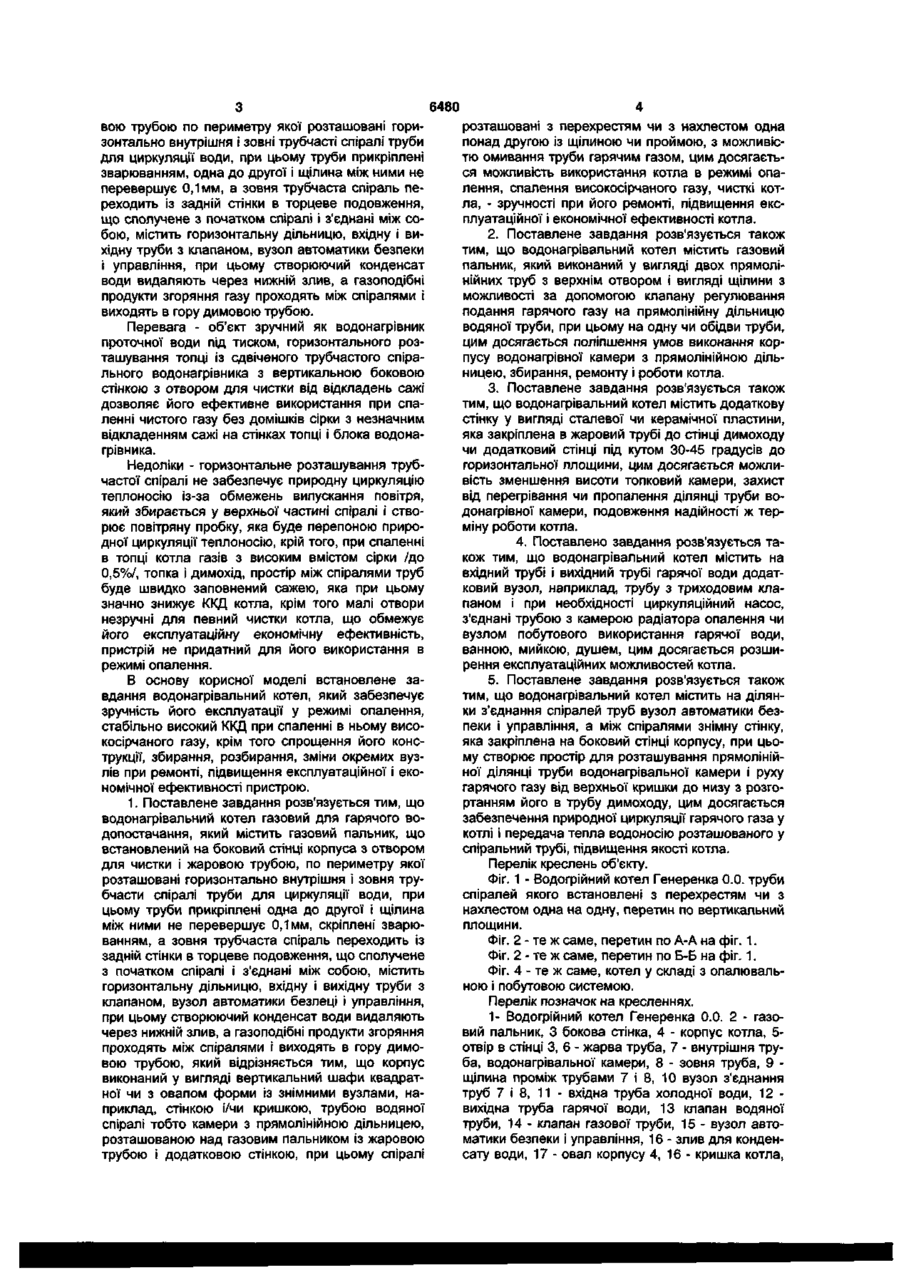

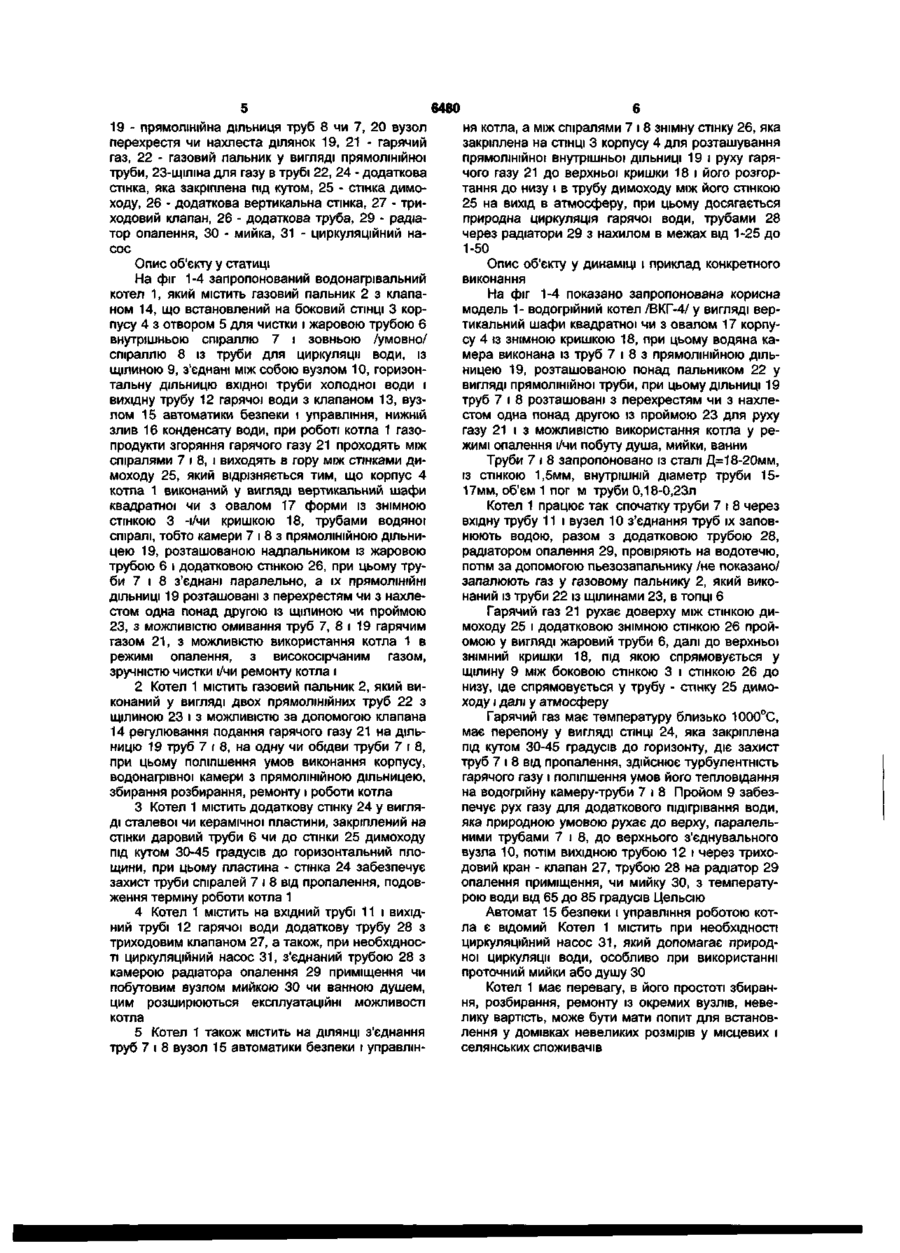

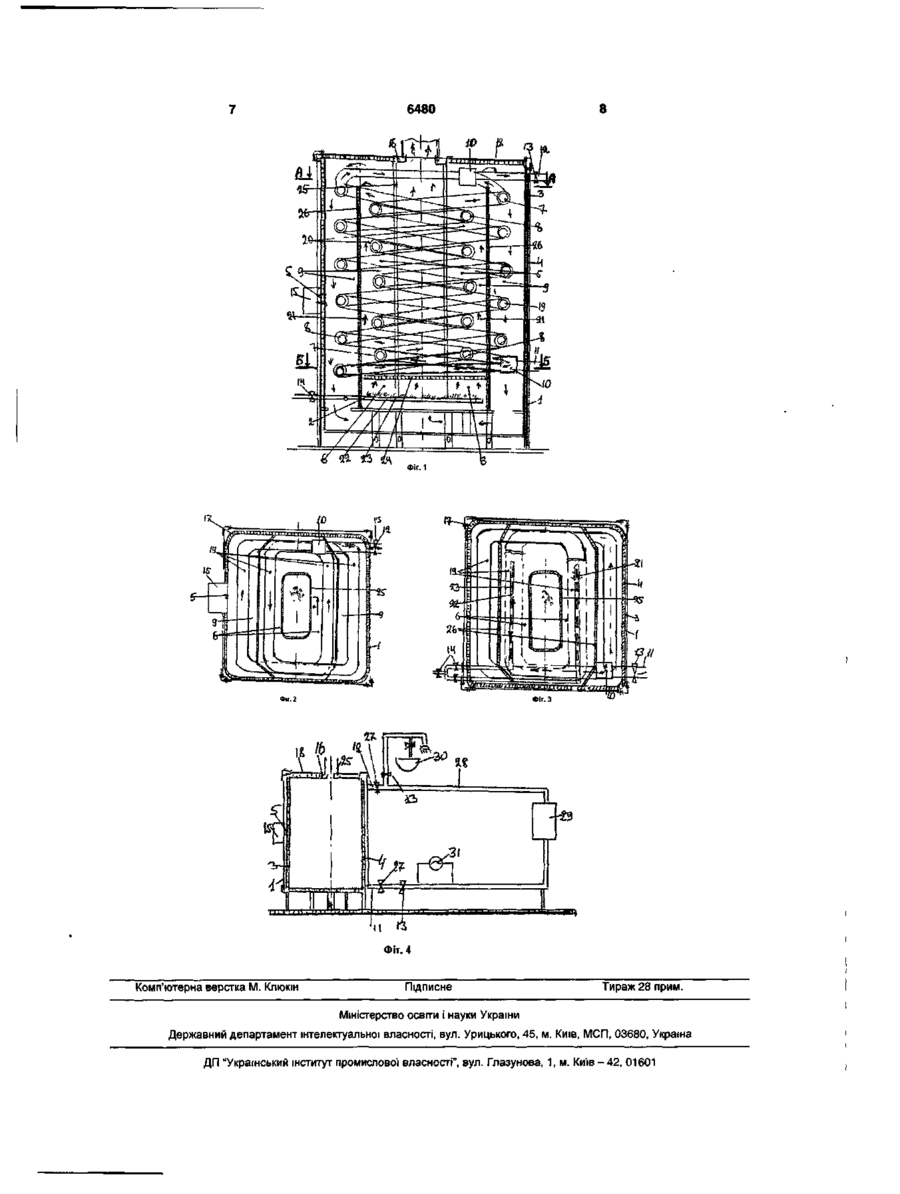

1. Водогрійний котел газовий, який містить пальник, що встановлений на боковій стінці корпусу з отвором, жарову трубу, по периметру якої розташовані горизонтально внутрішня і зовнішня спіральні труби, які з'єднані між собою, містять вхідну і вихідну трубу з клапаном, вузол автоматики безпеки, злив конденсату, а при його роботі продукти згоряння проходять між спіралями і виходять вгору димовою трубою, який відрізняється тим, що виконаний у вигляді вертикальної шафи квадратної чи з овалом форми із знімними вузлами, наприклад, стінкою і/чи кришкою, трубою водяної спіралі, з газовим пальником, жаровою трубою і додатковою стінкою, при цьому спіралі розташовані з перехрещуванням чи з напустком одна над одною із щілиною для газу. 2. Котел за п. 1, який відрізняється тим, що містить газовий пальник із двох прямолінійних труб з отвором-щілиною з можливістю подання гарячого газу на прямолінійну ділянку водяної труби. 3. Котел за пп. 1 і 2, який відрізняється тим, що містить додаткову стінку із сталевої чи керамічної пластини, закріпленої до стінки під кутом 30-45 градусів до горизонтальної площини. 4. Котел за пп. 1-3, який відрізняється тим, що містить додаткову трубу з триходовим клапаном і при необхідності циркуляційний насос, з'єднаний з камерою радіатора опалення чи вузлом побуту. 5. Котел за пп. 1-4, який відрізняється тим, що містить автоматику безпеки, а між спіралями знімну стінку, яка створює простір для прямолінійної ділянки труби водонагрівної камери і руху гарячого газу до труби димоходу. Корисна модель відноситься до теплоенергетики, зокрема до опалювальних, водонагрівальних газових котлів. 1. Аналог, СРСР а. с. 1511542 А2 МПИ F24H 1/10, Установка для утилізації тепла димових газів по а. с. №1456655 АІ, що містить розташований у газоходу утилізаційний теплообмінник з водозбірником і теплообмінник проміжного теплоносія, які розташовані совісно і виконані у вигляді циліндричних спіралей, причому віткі спіралі одного теплообмінника розташовані проміж віткамі другого, при цьому установка постачана завіхрителем. Спільні ознаки - наявність теплообмінника у вигляді розташованих у корпусі двох циліндричних труб спіралей. Перевага - підвищення ККД котла шляхом охолодження димових газів і використанні їх тепла, а також тепла конденсату води. Недоліки-промислова установка має складну конструкцію, багато додаткових пристроїв для переміщення газу і води, незручна для її використання для опалення невеликих міських і селянських житлових будинків. 2. Аналог, 1993 рік, ВІНІТІ, РЖ 33, бюл. 5, ст. 5.33.179, патент ЕПВ №0499760 МКИ F24H 1/36 водонагрівальний котел для центрального опа лення і/чи побутового водопостачання, що містить газовий пальник, над яким розташована камера згоряння для температури 1000-1200°С, з витяговим парасоллім, корпус містить сорочку з водою для гарячого опалення з розташованою у неї вертикально скрізних димових труб і додаткової труби у вигляді спіралі для побутового гарячого водопостачання. Спільні ознаки - водонагрівальний котел, який містить газовий пальник, камеру для згоряння газу, спіральни труби водообмінніка гарячої води і труби для рухання гарячого газу і підігрівання води. Перевага - одночасне роздільне підігрівання води для опалення і побутового використання. Недоліки - складна конструкція котла із скрізним рухом гарячого газу прямою трубою із завіхрювачом до парасолю, недостатньо забезпечує використання теплоти гарячого газу, що знижує ККД котла. 3. Прототип, 1993 рік, ВІНІТІ, РЖ 33, бюл. 6 ст. 6.33.150, ФРН п. 4102314, F24H 1/43, оп. 08.06.92р. Водонагрівач чи водонагрівальний котел, газовий для гарячого водопостачання, який містить газовий пальник, що встановлений на боковий стінці корпуса з отвором для чистки і жаро 00
