Комбінована вітроенергетична установка підвищеної ефективності
Номер патенту: 64838
Опубліковано: 25.11.2011
Автори: Синєглазов Віктор Михайлович, Власюк Ірина Іванівна, Соченко Петро Степанович, Голік Артур Петрович, Сидоренко Костянтин Миколайович, Молчанов Олексій Володимирович, Зеленков Олександр Аврамович
Формула / Реферат
1. Комбінована вітроенергетична установка підвищеної ефективності, що включає вертикальну вісь обертання, установлену в підшипниках обертання в круглому каркасі і розділену на дві частини, яка відрізняється тим, що до верхньої частини осі обертання прикріплені на спицях коліс обертання лопаті типу Дар'є, всередині лопатей Дар'є розташовані два яруси лопатей типу Савоніуса.
2. Установка за п. 1, яка відрізняється тим, що до нижньої частини осі обертання на спицях коліс обертання прикріплені три яруси півсферичних лопатей, на вертикальному рівні яких на каркасі по колу розташовані три яруси конфузорів таким чином, що їх вихідні отвори розташовані на рівні півсферичних лопатей.
3. Установка за п. 1, яка відрізняється тим, що півсферичні лопаті, а разом з ними і конфузори, розташовані під кутом 10°-20° у вертикальній площині.
Текст

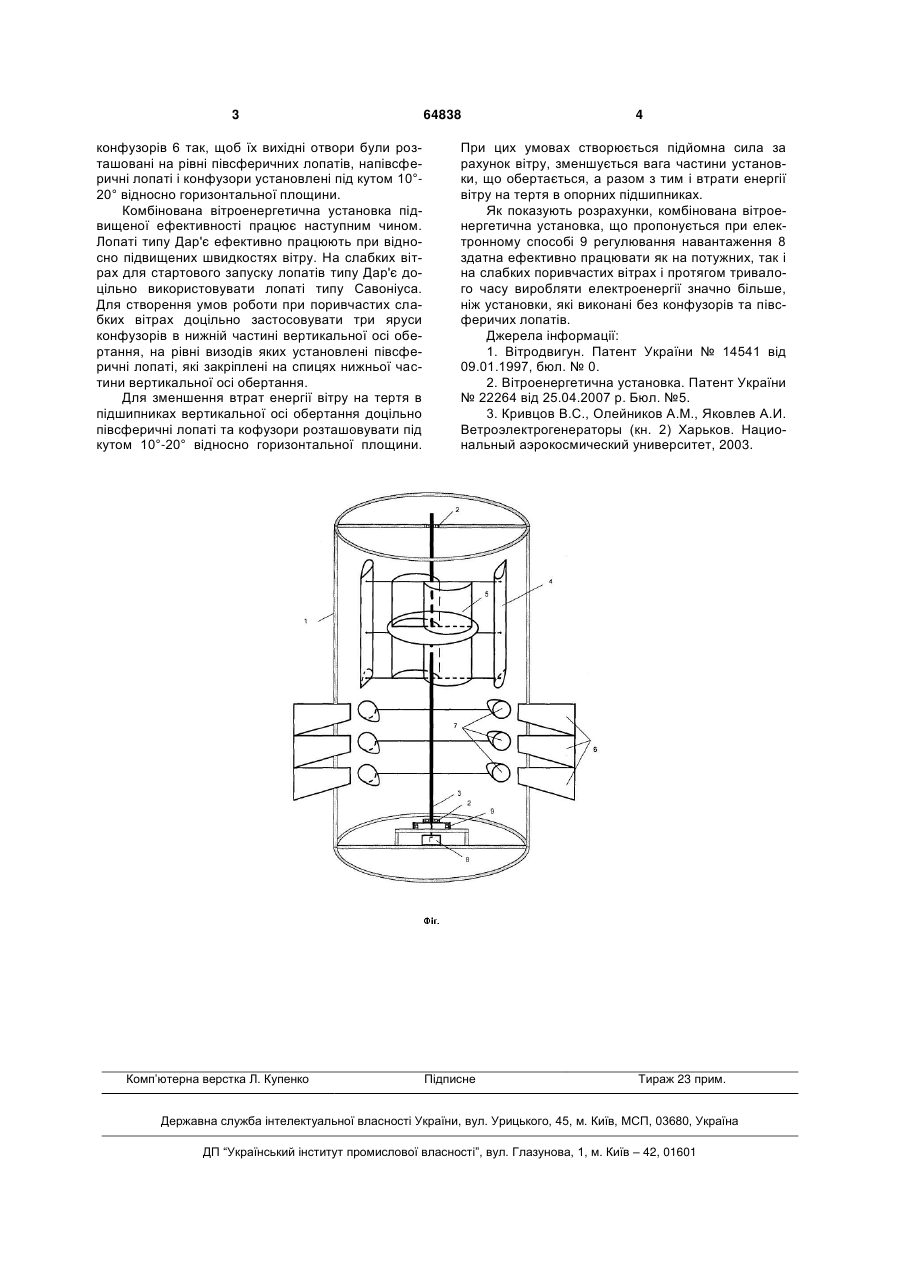

1. Комбінована вітроенергетична установка підвищеної ефективності, що включає вертикальну вісь обертання, установлену в підшипниках обертання в круглому каркасі і розділену на дві части 3 конфузорів 6 так, щоб їх вихідні отвори були розташовані на рівні півсферичних лопатів, напівсферичні лопаті і конфузори установлені під кутом 10°20° відносно горизонтальної площини. Комбінована вітроенергетична установка підвищеної ефективності працює наступним чином. Лопаті типу Дар'є ефективно працюють при відносно підвищених швидкостях вітру. На слабких вітрах для стартового запуску лопатів типу Дар'є доцільно використовувати лопаті типу Савоніуса. Для створення умов роботи при поривчастих слабких вітрах доцільно застосовувати три яруси конфузорів в нижній частині вертикальної осі обертання, на рівні визодів яких установлені півсферичні лопаті, які закріплені на спицях нижньої частини вертикальної осі обертання. Для зменшення втрат енергії вітру на тертя в підшипниках вертикальної осі обертання доцільно півсферичні лопаті та кофузори розташовувати під кутом 10°-20° відносно горизонтальної площини. Комп’ютерна верстка Л. Купенко 64838 4 При цих умовах створюється підйомна сила за рахунок вітру, зменшується вага частини установки, що обертається, а разом з тим і втрати енергії вітру на тертя в опорних підшипниках. Як показують розрахунки, комбінована вітроенергетична установка, що пропонується при електронному способі 9 регулювання навантаження 8 здатна ефективно працювати як на потужних, так і на слабких поривчастих вітрах і протягом тривалого часу виробляти електроенергії значно більше, ніж установки, які виконані без конфузорів та півсферичих лопатів. Джерела інформації: 1. Вітродвигун. Патент України № 14541 від 09.01.1997, бюл. № 0. 2. Вітроенергетична установка. Патент України № 22264 від 25.04.2007 р. Бюл. №5. 3. Кривцов B.C., Олейников A.M., Яковлев А.И. Ветроэлектрогенераторы (кн. 2) Харьков. Национальный аэрокосмический университет, 2003. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined wind-driven power unit with improved ability
Автори англійськоюSynehlazov Viktor Mykhailovych, Zelenkov Oleksandr Avramovych, Sochenko Petro Stepanovych, Sydorenko Kostiantyn Mykolaiovych, Holik Artur Petrovych, Molchanov Oleksii Volodymyrovych, Vlasiuk Iryna Ivanivna
Назва патенту російськоюКомбинированная ветроэнергетическая установка повышенной эффективности
Автори російськоюСинеглазов Виктор Михайлович, Зеленков Александр Аврамович, Соченко Петр Степанович, Сидоренко Константин Николаевич, Голик Артур Петрович, Молчанов Алексей Владимирович, Власюк Ирина Ивановна
МПК / Мітки
Мітки: ефективності, підвищеної, комбінована, вітроенергетична, установка
Код посилання
<a href="https://ua.patents.su/2-64838-kombinovana-vitroenergetichna-ustanovka-pidvishheno-efektivnosti.html" target="_blank" rel="follow" title="База патентів України">Комбінована вітроенергетична установка підвищеної ефективності</a>
