Генератор з тиристорним збудженням роторної обмотки, що включає обмотку ротора, підключену до виходу тиристорного блока, входи якого з'єднані з першою додатковою обмоткою, що розташована на полюсах статорного заліза, де також розташована енергетична обмотка генератора, який відрізняється тим, що на полюсах статорного заліза введена друга додаткова обмотка для формування сигналів управління і підключена до управляючих входів тиристорного блока.

Текст

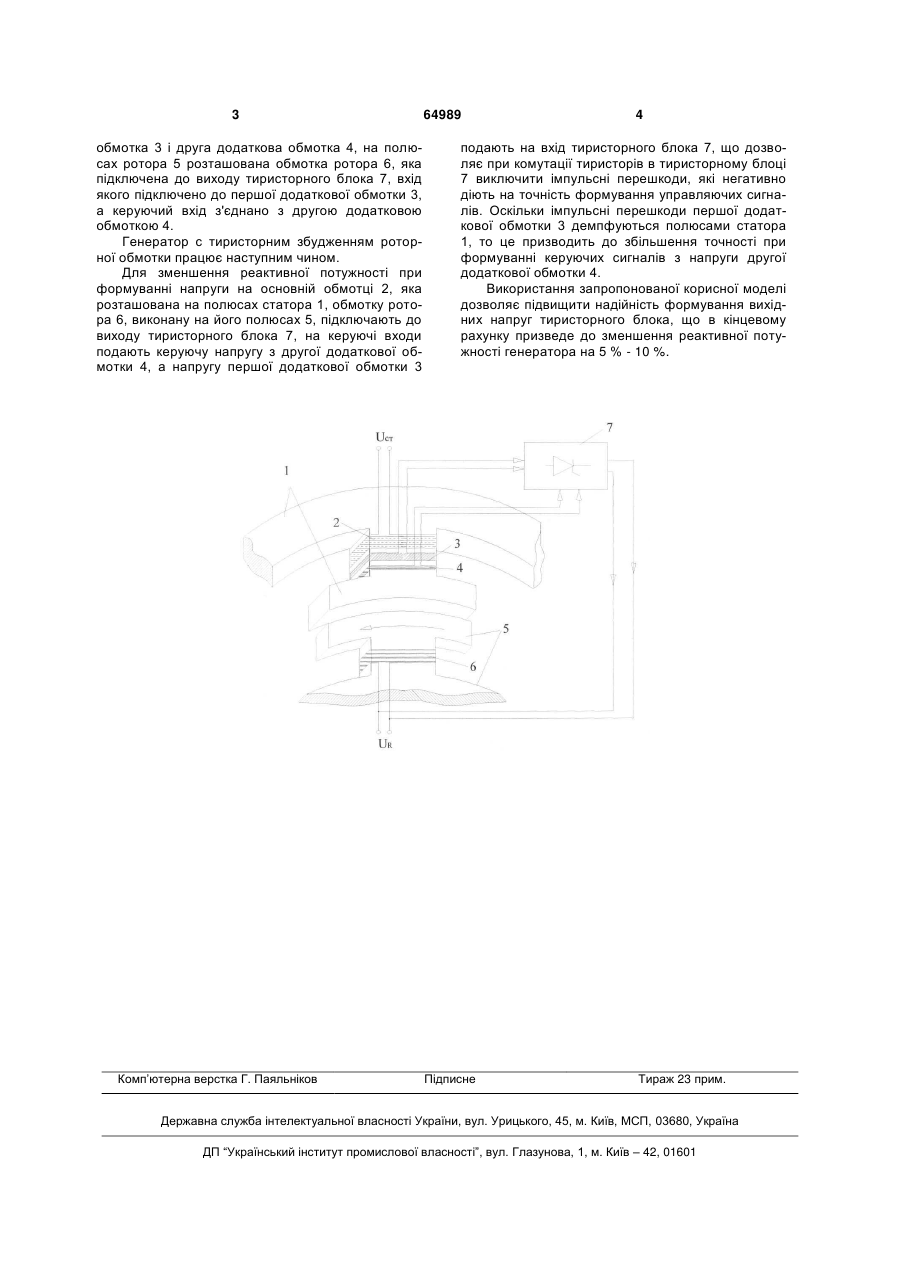

Генератор з тиристорним збудженням роторної обмотки, що включає обмотку ротора, підключену до виходу тиристорного блока, входи якого з'єднані з першою додатковою обмоткою, що розташована на полюсах статорного заліза, де також розташована енергетична обмотка генератора, який відрізняється тим, що на полюсах статорного заліза введена друга додаткова обмотка для формування сигналів управління і підключена до управляючих входів тиристорного блока. (19) (21) u201104941 (22) 20.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) РЯБЕНЬКИЙ ВОЛОДИМИР МИХАЙЛОВИЧ, УШКАРЕНКО ОЛЕКСАНДР ОЛЕГОВИЧ, ВОСКОБОЄНКО ВІКТОР ІВАНОВИЧ, ДУБОВИК ЯНА АНАТОЛІЇВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА 3 обмотка 3 і друга додаткова обмотка 4, на полюсах ротора 5 розташована обмотка ротора 6, яка підключена до виходу тиристорного блока 7, вхід якого підключено до першої додаткової обмотки 3, а керуючий вхід з'єднано з другою додатковою обмоткою 4. Генератор с тиристорним збудженням роторної обмотки працює наступним чином. Для зменшення реактивної потужності при формуванні напруги на основній обмотці 2, яка розташована на полюсах статора 1, обмотку ротора 6, виконану на його полюсах 5, підключають до виходу тиристорного блока 7, на керуючі входи подають керуючу напругу з другої додаткової обмотки 4, а напругу першої додаткової обмотки 3 Комп’ютерна верстка Г. Паяльніков 64989 4 подають на вхід тиристорного блока 7, що дозволяє при комутації тиристорів в тиристорному блоці 7 виключити імпульсні перешкоди, які негативно діють на точність формування управляючих сигналів. Оскільки імпульсні перешкоди першої додаткової обмотки 3 демпфуються полюсами статора 1, то це призводить до збільшення точності при формуванні керуючих сигналів з напруги другої додаткової обмотки 4. Використання запропонованої корисної моделі дозволяє підвищити надійність формування вихідних напруг тиристорного блока, що в кінцевому рахунку призведе до зменшення реактивної потужності генератора на 5 % - 10 %. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Generator with thyristor excitation of rotor winding

Автори англійською

Riabenkyi Volodymyr Mykhailovych, Ushkarenko Oleksandr Olehovych, Voskoboienko Viktor Ivanovych, Dubovyk Yana Anatoliivna

Назва патенту російською

Генератор с тиристорным возбуждением роторной обмотки

Автори російською

Рябенький Владимир Михайлович, Ушкаренко Александр Олегович, Воскобоенко Виктор Иванович, Дубовик Яна Анатольевна

МПК / Мітки

МПК: H02M 1/08

Мітки: обмотки, збудженням, роторної, генератор, тиристорним
