Колодочковий ніж плуга

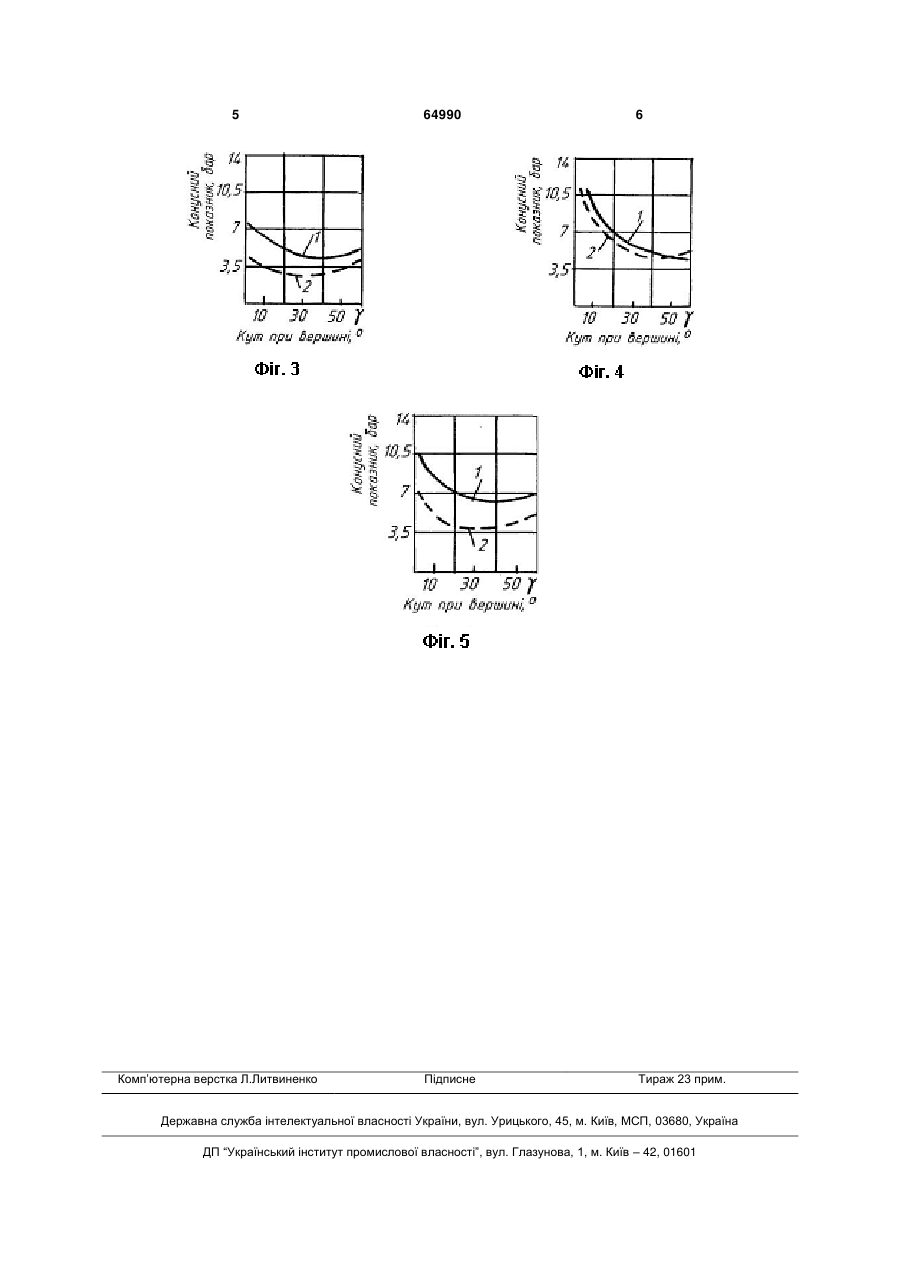

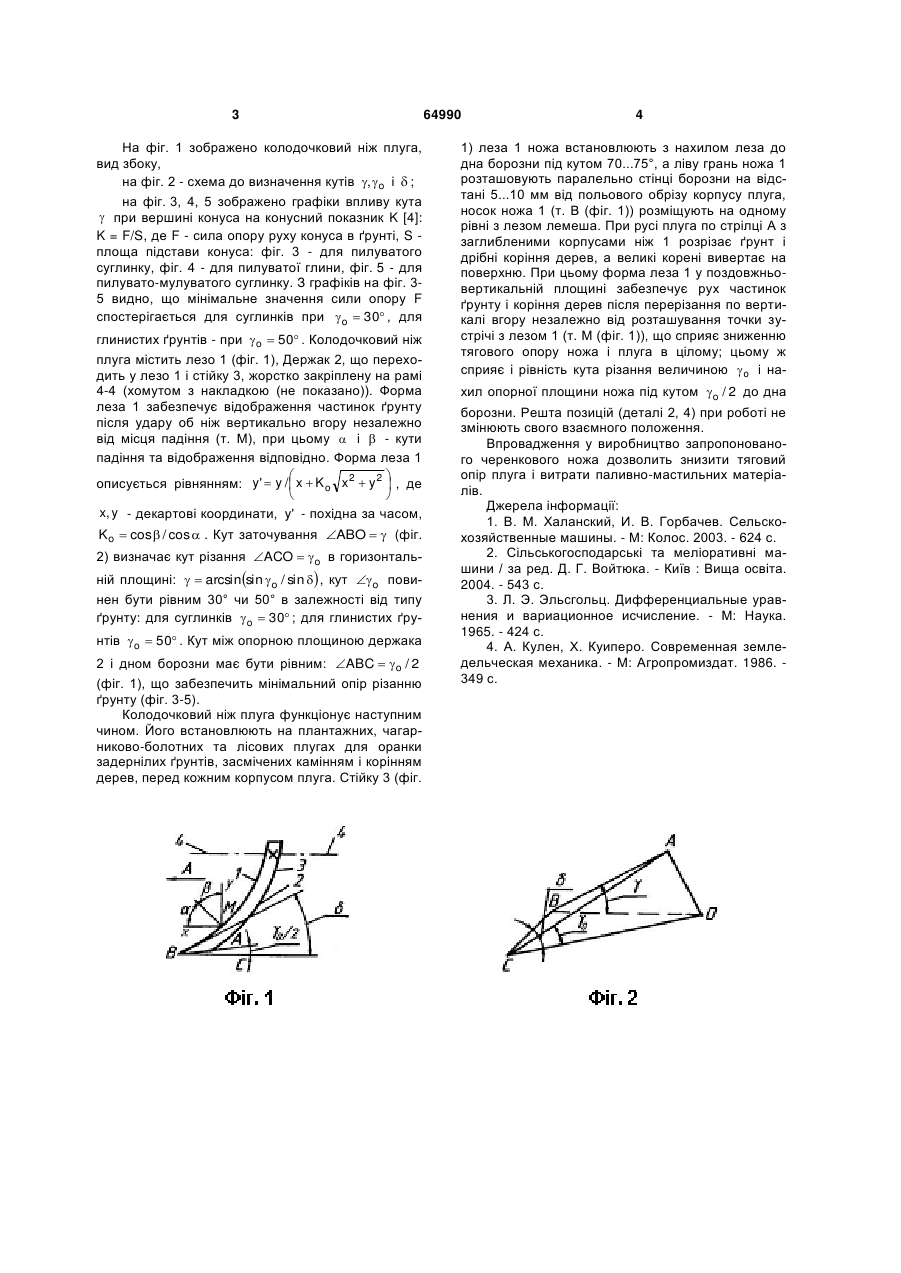

Колодочковий ніж плуга, що містить держак з лезом і стійку, який відрізняється тим, що форма леза у поздовжньо-вертикальній площині виконана з криволінійною увігнутістю, спрямованою вгору, і   описується рівнянням: y'  y /  x  K o x 2  y 2  , де   2 (19) 1 3 На фіг. 1 зображено колодочковий ніж плуга, вид збоку, на фіг. 2 - схема до визначення кутів ,o і  ; на фіг. 3, 4, 5 зображено графіки впливу кута  при вершині конуса на конусний показник K [4]: K = F/S, де F - сила опору руху конуса в ґрунті, S площа підстави конуса: фіг. 3 - для пилуватого суглинку, фіг. 4 - для пилуватої глини, фіг. 5 - для пилувато-мулуватого суглинку. З графіків на фіг. 35 видно, що мінімальне значення сили опору F спостерігається для суглинків при  o  30 , для глинистих ґрунтів - при  o  50 . Колодочковий ніж плуга містить лезо 1 (фіг. 1), Держак 2, що переходить у лезо 1 і стійку 3, жорстко закріплену на рамі 4-4 (хомутом з накладкою (не показано)). Форма леза 1 забезпечує відображення частинок ґрунту після удару об ніж вертикально вгору незалежно від місця падіння (т. М), при цьому  і  - кути падіння та відображення відповідно. Форма леза 1   описується рівнянням: y'  y /  x  K o x 2  y 2  , де   x, y - декартові координати, y' - похідна за часом, Ko  cos  / cos  . Кут заточування ABO   (фіг. 2) визначає кут різання ACO  o в горизонталь ній площині:   arcsinsin o / sin  , кут o повинен бути рівним 30° чи 50° в залежності від типу ґрунту: для суглинків  o  30 ; для глинистих ґрунтів  o  50 . Кут між опорною площиною держака 2 і дном борозни має бути рівним: ABC  o / 2 (фіг. 1), що забезпечить мінімальний опір різанню ґрунту (фіг. 3-5). Колодочковий ніж плуга функціонує наступним чином. Його встановлюють на плантажних, чагарниково-болотних та лісових плугах для оранки задернілих ґрунтів, засмічених камінням і корінням дерев, перед кожним корпусом плуга. Стійку 3 (фіг. 64990 4 1) леза 1 ножа встановлюють з нахилом леза до дна борозни під кутом 70...75°, а ліву грань ножа 1 розташовують паралельно стінці борозни на відстані 5...10 мм від польового обрізу корпусу плуга, носок ножа 1 (т. В (фіг. 1)) розміщують на одному рівні з лезом лемеша. При русі плуга по стрілці А з заглибленими корпусами ніж 1 розрізає ґрунт і дрібні коріння дерев, а великі корені вивертає на поверхню. При цьому форма леза 1 у поздовжньовертикальній площині забезпечує рух частинок ґрунту і коріння дерев після перерізання по вертикалі вгору незалежно від розташування точки зустрічі з лезом 1 (т. М (фіг. 1)), що сприяє зниженню тягового опору ножа і плуга в цілому; цьому ж сприяє і рівність кута різання величиною  o і нахил опорної площини ножа під кутом  o / 2 до дна борозни. Решта позицій (деталі 2, 4) при роботі не змінюють свого взаємного положення. Впровадження у виробництво запропонованого черенкового ножа дозволить знизити тяговий опір плуга і витрати паливно-мастильних матеріалів. Джерела інформації: 1. В. М. Халанский, И. В. Горбачев. Сельскохозяйственные машины. - М: Колос. 2003. - 624 с. 2. Сільськогосподарські та меліоративні машини / за ред. Д. Г. Войтюка. - Київ : Вища освіта. 2004. - 543 с. 3. Л. Э. Эльсгольц. Дифференциальные уравнения и вариационное исчисление. - М: Наука. 1965. - 424 с. 4. А. Кулен, X. Куиперо. Современная земледельческая механика. - М: Агропромиздат. 1986. 349 с. 5 Комп’ютерна верстка Л.Литвиненко 64990 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
