Система живлення тепловозного двигуна внутрішнього згоряння
Номер патенту: 64996
Опубліковано: 25.11.2011
Автори: Могила Валентин Іванович, Горбунов Микола Іванович, Ноженко Олена Сергіївна, Єлфімов Сергій Миколайович, Басов Геннадій Григорович
Формула / Реферат
Система живлення тепловозного двигуна внутрішнього згоряння, яка містить паливний бак, з'єднаний паливною магістраллю з форсунками ДВЗ, яка відрізняється тим, що систему оснащено генератором водню, звідки вироблений водень подається у паливний бак, де відбувається розчинення водню у паливі, крім того водень, що накопичується у паливному баці, подається до трубопроводу, розміщеного між генератором та компресором.
Текст

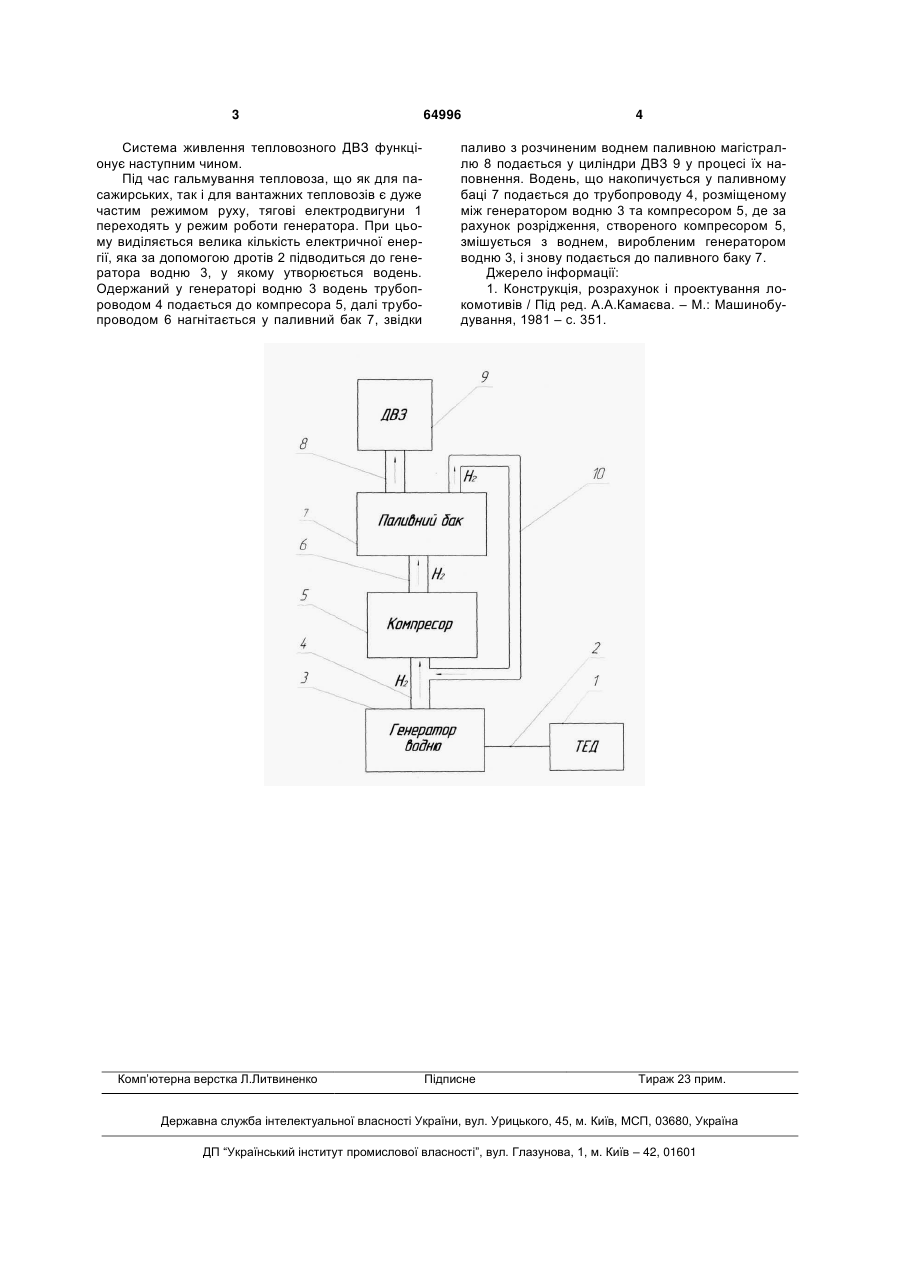

Система живлення тепловозного двигуна внутрішнього згоряння, яка містить паливний бак, з'єднаний паливною магістраллю з форсунками ДВЗ, яка відрізняється тим, що систему оснащено генератором водню, звідки вироблений водень подається у паливний бак, де відбувається розчинення водню у паливі, крім того водень, що накопичується у паливному баці, подається до трубопроводу, розміщеного між генератором та компресором. (19) (21) u201104960 (22) 20.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) МОГИЛА ВАЛЕНТИН ІВАНОВИЧ, ЄЛФІМОВ СЕРГІЙ МИКОЛАЙОВИЧ, ГОРБУНОВ МИКОЛА ІВАНОВИЧ, НОЖЕНКО ОЛЕНА СЕРГІЇВНА, БАСОВ ГЕННАДІЙ ГРИГОРОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 Система живлення тепловозного ДВЗ функціонує наступним чином. Під час гальмування тепловоза, що як для пасажирських, так і для вантажних тепловозів є дуже частим режимом руху, тягові електродвигуни 1 переходять у режим роботи генератора. При цьому виділяється велика кількість електричної енергії, яка за допомогою дротів 2 підводиться до генератора водню 3, у якому утворюється водень. Одержаний у генераторі водню 3 водень трубопроводом 4 подається до компресора 5, далі трубопроводом 6 нагнітається у паливний бак 7, звідки Комп’ютерна верстка Л.Литвиненко 64996 4 паливо з розчиненим воднем паливною магістраллю 8 подається у циліндри ДВЗ 9 у процесі їх наповнення. Водень, що накопичується у паливному баці 7 подається до трубопроводу 4, розміщеному між генератором водню 3 та компресором 5, де за рахунок розрідження, створеного компресором 5, змішується з воднем, виробленим генератором водню 3, і знову подається до паливного баку 7. Джерело інформації: 1. Конструкція, розрахунок і проектування локомотивів / Під ред. А.А.Камаєва. – М.: Машинобудування, 1981 – с. 351. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFeeding system for a diesel locomotive combustion engine
Автори англійськоюMohyla Valentyn Ivanovych, Yelfimov Serhii Mykolaiovych, Horbunov Mykola Ivanovych, Nozhenko Olena Serhiivna, Basov Hennadii Hryhorovych
Назва патенту російськоюСистема питания тепловозного двигателя внутреннего сгорания
Автори російськоюМогила Валентин Иванович, Елфимов Сергей Николаевич, Горбунов Николай Иванович, Ноженко Елена Сергеевна, Басов Геннадий Григорьевич
МПК / Мітки
МПК: F02M 25/10
Мітки: згоряння, двигуна, живлення, тепловозного, система, внутрішнього
Код посилання
<a href="https://ua.patents.su/2-64996-sistema-zhivlennya-teplovoznogo-dviguna-vnutrishnogo-zgoryannya.html" target="_blank" rel="follow" title="База патентів України">Система живлення тепловозного двигуна внутрішнього згоряння</a>
Система живлення тепловозного двигуна внутрішнього згоряння
Номер патенту: 48104
Опубліковано: 10.03.2010
Автори: Басов Геннадій Григорович, Щербина Тетяна Юріївна, Могила Валентин Іванович, Горбунов Микола Іванович, Кравченко Олександр Петрович, Ноженко Олена Сергіївна
МПК: F02M 25/00
Мітки: згоряння, двигуна, система, тепловозного, живлення, внутрішнього
Формула / Реферат:
Система живлення тепловозного двигуна внутрішнього згоряння, яка містить паливний бак, з'єднаний паливною магістраллю з форсунками ДВЗ, яка відрізняється тим, що систему забезпечено генератором озону, вироблений озон подається у паливний бак для змішування з паливом.
Спосіб живлення тепловозного двигуна внутрішнього згоряння
Номер патенту: 35714
Опубліковано: 10.10.2008
Автори: Могила Валентин Іванович, Плотніков Леонід Петрович, Басов Генадій Григорійович, Горбунов Микола Іванович, Найш Наум Мусійович, Голубов Роман Сергійович
МПК: F02M 25/00
Мітки: спосіб, внутрішнього, живлення, тепловозного, двигуна, згоряння
Формула / Реферат:
Спосіб живлення тепловозного двигуна внутрішнього згоряння шляхом використання озону як активуючої та окислюючої добавки до рідкого палива, що згоряє в циліндрах тепловозного двигуна внутрішнього згоряння, який відрізняється тим, що озон одержують у генераторі озону і подають одержаний озон разом із свіжим зарядом у циліндри тепловозного двигуна внутрішнього згоряння в процесі їх наповнення.
Система живлення паливом двигуна внутрішнього згоряння тепловоза
Номер патенту: 43221
Опубліковано: 15.11.2001
Автори: Кінщак Олександр Назарович, Ажиппо Олександр Генріхович, Куликов Юрій Андрійович, Пихтя Валерій Олександрович
МПК: F02M 55/00
Мітки: система, живлення, тепловоза, двигуна, паливом, згоряння, внутрішнього
Формула / Реферат:
1. Система живлення паливом двигуна внутрішнього згоряння тепловоза, що містить паливний бак, фільтр грубого очищення палива, паливопідкачувальний агрегат, граничний клапан, перепускний клапан, фільтр тонкого очищення палива, з'єднані напірною магістраллю системи живлення паливом, манометри, паливний насос високого тиску, форсунки, та гасник пульсацій, підпірний клапан, паливопідігрівник, з'єднані зливною магістраллю системи живлення паливом,...
Система живлення двигуна внутрішнього згоряння “дезінтегратор”
Номер патенту: 31377
Опубліковано: 15.12.2000
Автори: Смєшнов Віталій Іванович, Губаренко Віктор Мусійович
МПК: F02B 1/00
Мітки: живлення, система, згоряння, двигуна, внутрішнього, дезінтегратор
Формула / Реферат:
Система живлення двигуна внутрішнього згоряння, яка включає в себе паливний бак, повітряний фільтр, карбюратор, паливний насос та трубопроводи, яка відрізняється тим, що вона оснащена додатковим пристроєм, який містить трубку, виконану з можливістю сполучення з паливним баком за допомогою вхідного та зливного трубопроводів, з камерами згоряння циліндрів двигуна внутрішнього згоряння - за допомогою подавального трубопроводу та з повітряним...
Система живлення при використанні гарячого повітря в сумішоутворенні двигуна внутрішнього згоряння
Номер патенту: 17433
Опубліковано: 16.07.2001
Автор: Сидоренко Олександр Михайлович
МПК: F02M 31/02, F02M 25/06
Мітки: сумішоутворенні, повітря, живлення, внутрішнього, двигуна, згоряння, використанні, гарячого, система
Формула / Реферат:
Безкарбюраторная система питания при использовании горячего воздуха в смесеобразовании двигателя внутреннего сгорания, содержащая топливный бак с негерметичной крышкой на заливной горловине, отопительную установку, воздушный фильтр с распределительным бачком, двух обратных клапанов, участок возможной длины, бачок смеситель, корпус дроссельных заслонок, переключатель и дозирующий кран, отличающаяся тем, что в системе предусмотрен вакуум-бачок...
