Повітряна холодильна машина
Номер патенту: 65014
Опубліковано: 25.11.2011
Автори: Костюк Артем Іванович, Моря Анатолій Олексійович, Чегринцев Фелікс Олександрович
Формула / Реферат
Повітряна холодильна машина, яка складається з повітряної турбіни, що має власний ротор і статор, встановленої на одному валу з компресором, який також має власний ротор і статор, і теплообмінника, яка відрізняється тим, що повітряна турбіна і компресор утворені спільним ротором і статором.
Текст

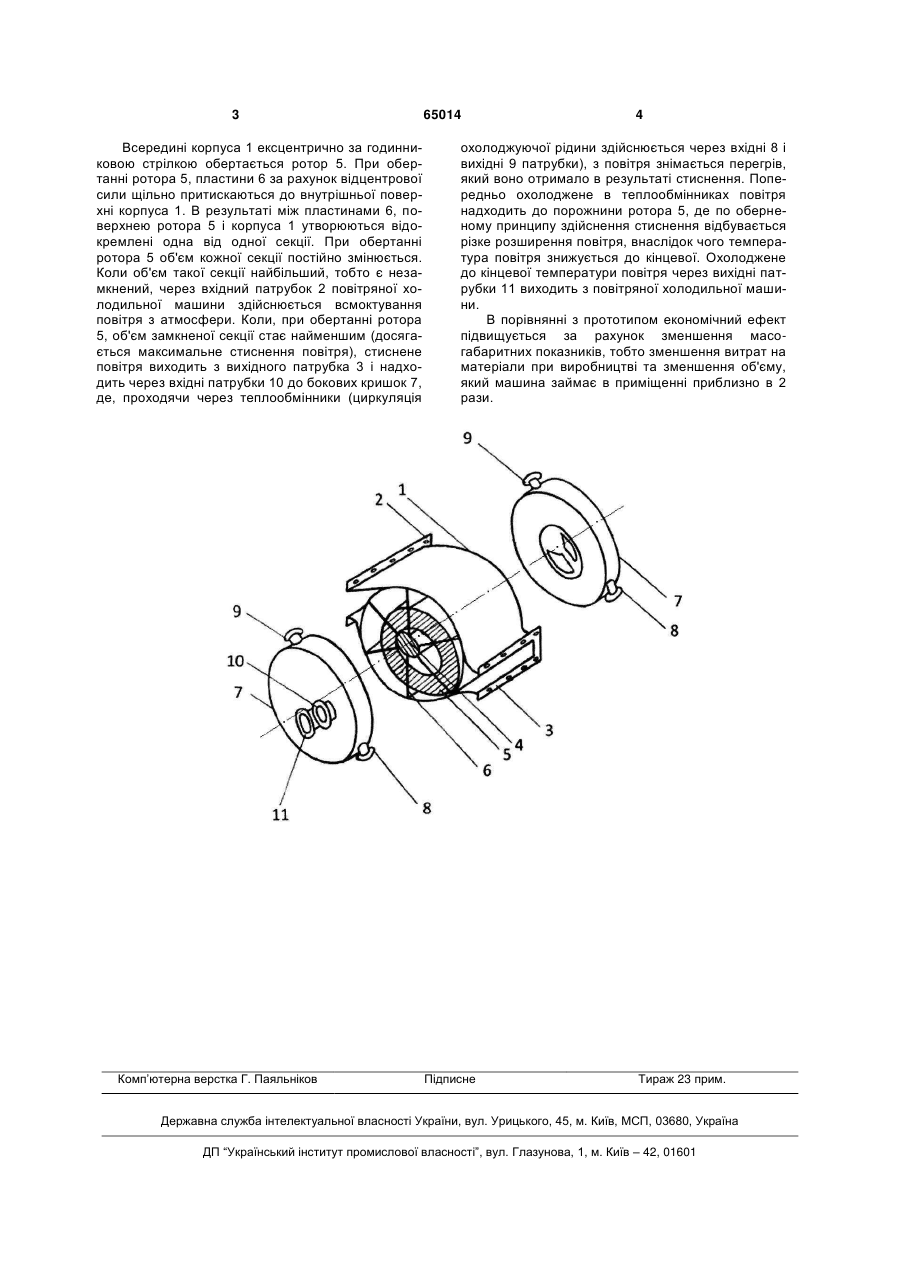

Повітряна холодильна машина, яка складається з повітряної турбіни, що має власний ротор і статор, встановленої на одному валу з компресором, який також має власний ротор і статор, і теплообмінника, яка відрізняється тим, що повітряна турбіна і компресор утворені спільним ротором і статором. (19) (21) u201105001 (22) 20.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) ЧЕГРИНЦЕВ ФЕЛІКС ОЛЕКСАНДРОВИЧ, МОРЯ АНАТОЛІЙ ОЛЕКСІЙОВИЧ, КОСТЮК АРТЕМ ІВАНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА 3 Всередині корпуса 1 ексцентрично за годинниковою стрілкою обертається ротор 5. При обертанні ротора 5, пластини 6 за рахунок відцентрової сили щільно притискаються до внутрішньої поверхні корпуса 1. В результаті між пластинами 6, поверхнею ротора 5 і корпуса 1 утворюються відокремлені одна від одної секції. При обертанні ротора 5 об'єм кожної секції постійно змінюється. Коли об'єм такої секції найбільший, тобто є незамкнений, через вхідний патрубок 2 повітряної холодильної машини здійснюється всмоктування повітря з атмосфери. Коли, при обертанні ротора 5, об'єм замкненої секції стає найменшим (досягається максимальне стиснення повітря), стиснене повітря виходить з вихідного патрубка 3 і надходить через вхідні патрубки 10 до бокових кришок 7, де, проходячи через теплообмінники (циркуляція Комп’ютерна верстка Г. Паяльніков 65014 4 охолоджуючої рідини здійснюється через вхідні 8 і вихідні 9 патрубки), з повітря знімається перегрів, який воно отримало в результаті стиснення. Попередньо охолоджене в теплообмінниках повітря надходить до порожнини ротора 5, де по оберненому принципу здійснення стиснення відбувається різке розширення повітря, внаслідок чого температура повітря знижується до кінцевої. Охолоджене до кінцевої температури повітря через вихідні патрубки 11 виходить з повітряної холодильної машини. В порівнянні з прототипом економічний ефект підвищується за рахунок зменшення масогабаритних показників, тобто зменшення витрат на матеріали при виробництві та зменшення об'єму, який машина займає в приміщенні приблизно в 2 рази. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir refrigerating machine
Автори англійськоюChehryntsev Feliks Oleksandrovych, Moria Anatolii Oleksiiovych, Kostiuk Artem Ivanovych
Назва патенту російськоюВоздушная холодильная машина
Автори російськоюЧегринцев Феликс Александрович, Моря Анатолий Алексеевич, Костюк Артем Иванович
МПК / Мітки
МПК: F25B 9/00
Мітки: машина, холодильна, повітряна
