Нагнітальна машина об’ємного типу
Номер патенту: 62902
Опубліковано: 26.09.2011
Автори: Костюк Артем Іванович, Моря Анатолій Олексійович, Чегринцев Фелікс Олександрович
Формула / Реферат
Нагнітальна машина об'ємного типу, яка містить статор у вигляді порожнистого циліндра з боковими кришками, вхідним і вихідним патрубками, та ексцентрично розташований в статорі циліндричний ротор з повздовжніми пазами, всередині яких розташовані рухомі пластини, яка відрізняється тим, що всередині ротора виконано порожнину, в якій розміщено співвісний зі статором нерухомий вал, що разом з порожнистим ротором утворює другий ступінь стиснення нагнітальної машини об'ємного типу, при цьому рухомі пластини контактують з валом, а в одній з бокових кришок виконано профільовану виїмку.
Текст

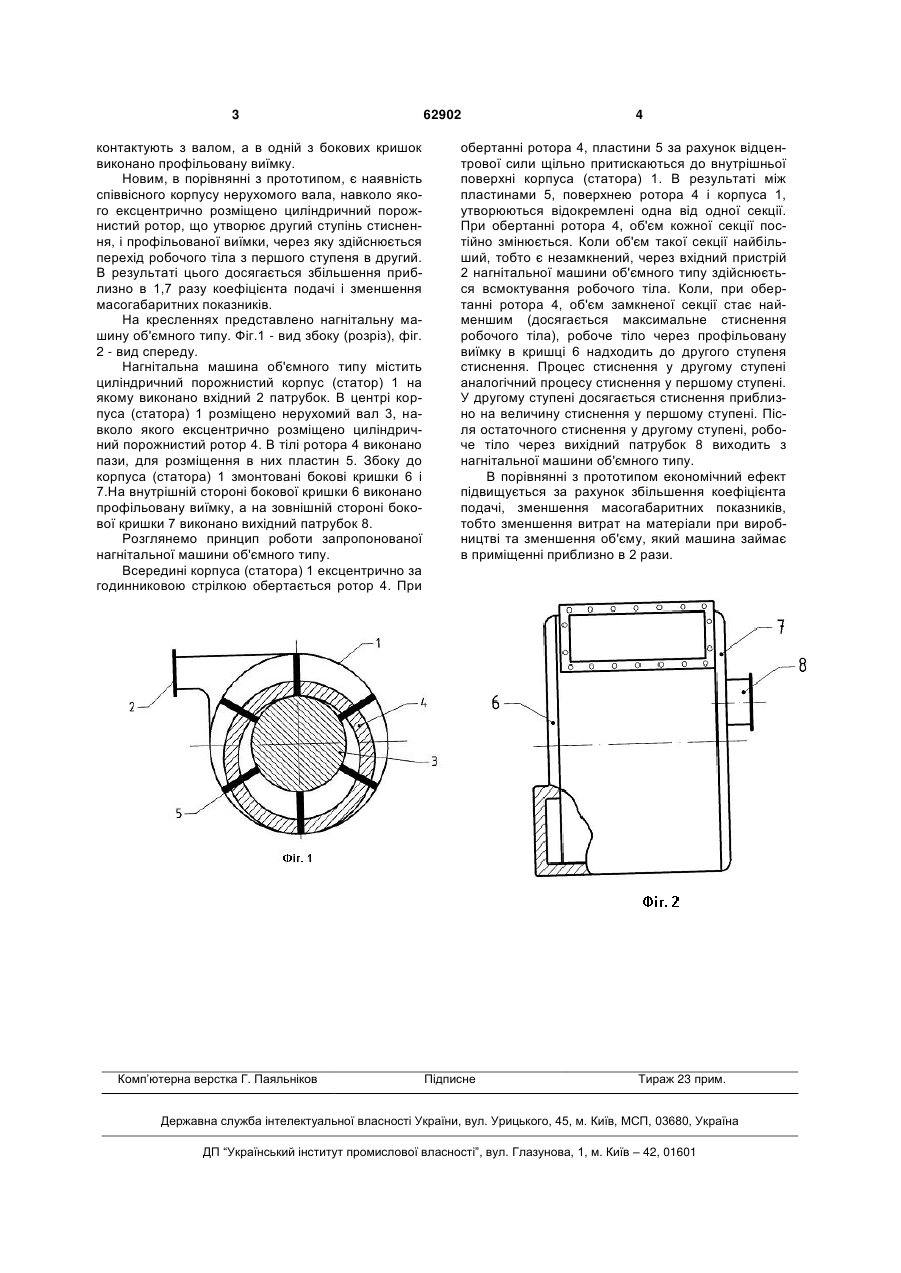

Нагнітальна машина об'ємного типу, яка містить статор у вигляді порожнистого циліндра з 3 контактують з валом, а в одній з бокових кришок виконано профільовану виїмку. Новим, в порівнянні з прототипом, є наявність співвісного корпусу нерухомого вала, навколо якого ексцентрично розміщено циліндричний порожнистий ротор, що утворює другий ступінь стиснення, і профільованої виїмки, через яку здійснюється перехід робочого тіла з першого ступеня в другий. В результаті цього досягається збільшення приблизно в 1,7 разу коефіцієнта подачі і зменшення масогабаритних показників. На кресленнях представлено нагнітальну машину об'ємного типу. Фіг.1 - вид збоку (розріз), фіг. 2 - вид спереду. Нагнітальна машина об'ємного типу містить циліндричний порожнистий корпус (статор) 1 на якому виконано вхідний 2 патрубок. В центрі корпуса (статора) 1 розміщено нерухомий вал 3, навколо якого ексцентрично розміщено циліндричний порожнистий ротор 4. В тілі ротора 4 виконано пази, для розміщення в них пластин 5. Збоку до корпуса (статора) 1 змонтовані бокові кришки 6 і 7.На внутрішній стороні бокової кришки 6 виконано профільовану виїмку, а на зовнішній стороні бокової кришки 7 виконано вихідний патрубок 8. Розглянемо принцип роботи запропонованої нагнітальної машини об'ємного типу. Всередині корпуса (статора) 1 ексцентрично за годинниковою стрілкою обертається ротор 4. При Комп’ютерна верстка Г. Паяльніков 62902 4 обертанні ротора 4, пластини 5 за рахунок відцентрової сили щільно притискаються до внутрішньої поверхні корпуса (статора) 1. В результаті між пластинами 5, поверхнею ротора 4 і корпуса 1, утворюються відокремлені одна від одної секції. При обертанні ротора 4, об'єм кожної секції постійно змінюється. Коли об'єм такої секції найбільший, тобто є незамкнений, через вхідний пристрій 2 нагнітальної машини об'ємного типу здійснюється всмоктування робочого тіла. Коли, при обертанні ротора 4, об'єм замкненої секції стає найменшим (досягається максимальне стиснення робочого тіла), робоче тіло через профільовану виїмку в кришці 6 надходить до другого ступеня стиснення. Процес стиснення у другому ступені аналогічний процесу стиснення у першому ступені. У другому ступені досягається стиснення приблизно на величину стиснення у першому ступені. Після остаточного стиснення у другому ступені, робоче тіло через вихідний патрубок 8 виходить з нагнітальної машини об'ємного типу. В порівнянні з прототипом економічний ефект підвищується за рахунок збільшення коефіцієнта подачі, зменшення масогабаритних показників, тобто зменшення витрат на матеріали при виробництві та зменшення об'єму, який машина займає в приміщенні приблизно в 2 рази. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPositive-displacement machine
Автори англійськоюChehryntsev Feliks Oleksandrovych, Moria Anatolii Oleksiiovych, Kostiuk Artem Ivanovych
Назва патенту російськоюНагнетательная машина объемного типа
Автори російськоюЧегринцев Феликс Александрович, Моря Анатолий Алексеевич, Костюк Артем Иванович
МПК / Мітки
МПК: F04C 2/344
Мітки: машина, об`ємного, типу, нагнітальна
