Пристрій для відокремлення домішок від коренеплодів
Номер патенту: 65051
Опубліковано: 25.11.2011
Автори: Паньків Марія Романівна, Підгурський Микола Іванович, Дубчак Наталія Андріївна, Барановський Віктор Миколайович
Формула / Реферат
Пристрій для відокремлення домішок від коренеплодів, що містить подавальний прутковий транспортер, встановлений над його робочою поверхнею шнек з горизонтальною віссю обертання і пальцевий відокремлювач домішок, кожен палець якого змонтовано на двох суміжних прутках транспортера, а пальці розташовані в ряди по довжині транспортера з сторони вивантажувальної частини шнека, який відрізняється тим, що за шнеком встановлено гладкий циліндричний валець, причому валець виконаний з поперечними радіальними пазами, які розташовані симетрично рядам пальців пальцевого відокремлювача.
Текст

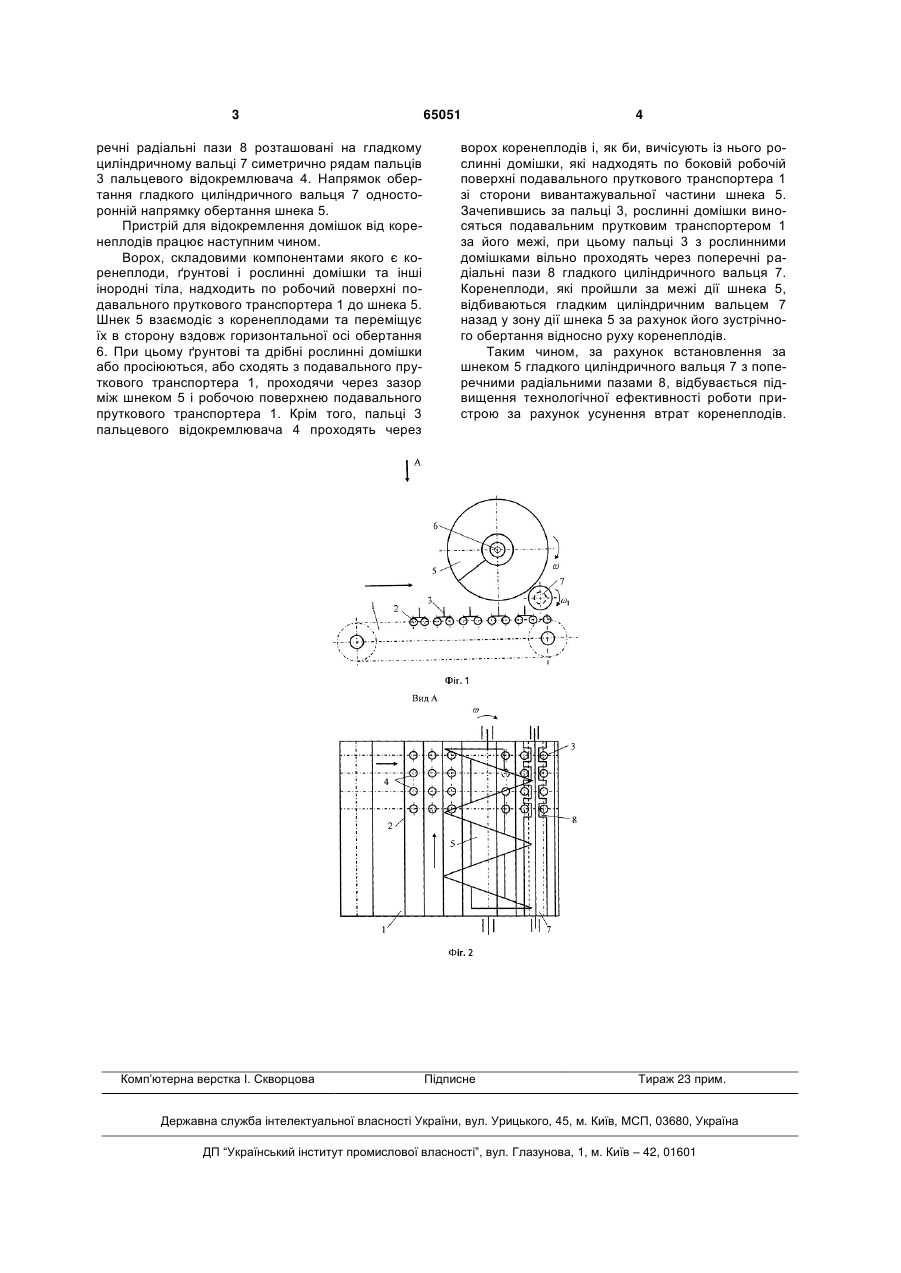

Пристрій для відокремлення домішок від коренеплодів, що містить подавальний прутковий 3 речні радіальні пази 8 розташовані на гладкому циліндричному вальці 7 симетрично рядам пальців 3 пальцевого відокремлювача 4. Напрямок обертання гладкого циліндричного вальця 7 односторонній напрямку обертання шнека 5. Пристрій для відокремлення домішок від коренеплодів працює наступним чином. Ворох, складовими компонентами якого є коренеплоди, ґрунтові і рослинні домішки та інші інородні тіла, надходить по робочий поверхні подавального пруткового транспортера 1 до шнека 5. Шнек 5 взаємодіє з коренеплодами та переміщує їх в сторону вздовж горизонтальної осі обертання 6. При цьому ґрунтові та дрібні рослинні домішки або просіюються, або сходять з подавального пруткового транспортера 1, проходячи через зазор між шнеком 5 і робочою поверхнею подавального пруткового транспортера 1. Крім того, пальці 3 пальцевого відокремлювача 4 проходять через Комп’ютерна верстка І. Скворцова 65051 4 ворох коренеплодів і, як би, вичісують із нього рослинні домішки, які надходять по боковій робочій поверхні подавального пруткового транспортера 1 зі сторони вивантажувальної частини шнека 5. Зачепившись за пальці 3, рослинні домішки виносяться подавальним прутковим транспортером 1 за його межі, при цьому пальці 3 з рослинними домішками вільно проходять через поперечні радіальні пази 8 гладкого циліндричного вальця 7. Коренеплоди, які пройшли за межі дії шнека 5, відбиваються гладким циліндричним вальцем 7 назад у зону дії шнека 5 за рахунок його зустрічного обертання відносно руху коренеплодів. Таким чином, за рахунок встановлення за шнеком 5 гладкого циліндричного вальця 7 з поперечними радіальними пазами 8, відбувається підвищення технологічної ефективності роботи пристрою за рахунок усунення втрат коренеплодів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit to separate dirt of roots
Автори англійськоюBaranovskyi Viktor Mykolaiovych, Pidhurskyi Mykola Ivanovych, Dubchak Natalia Andriivna, Pankiv Mariia Romanivna
Назва патенту російськоюУстройство для отделения примесей от корнеплодов
Автори російськоюБарановский Виктор Николаевич, Подгурский Николай Иванович, Дубчак Наталья Андреевна, Панькив Мария Романовна
МПК / Мітки
МПК: A01D 33/08
Мітки: пристрій, відокремлення, коренеплодів, домішок
