Струменевий захоплювальний пристрій
Номер патенту: 65052
Опубліковано: 25.11.2011
Автори: Савків Володимир Богданович, Бігус Володимир Вікторович, Скочиляс Віктор Володимирович
Формула / Реферат
Струменевий захоплювальний пристрій, який містить корпус, взаємодіюча з об'єктом маніпулювання поверхня якого має циліндричну форму, перпендикулярно до її осі симетрично виконано сопло, що з'єднує робочу камеру з атмосферою, причому осі об'єкта маніпулювання і корпусу лежать в одній площині і паралельні між собою, а їх циліндричні поверхні утворюють зазор, причому робоча камера через отвір з'єднана з джерелом тиску, який відрізняється тим, що корпус оснащений додатковою робочою камерою і додатковим соплом, що розміщені симетрично до робочої камери і сопла відносно поздовжнього паза, що виконаний посередині взаємодіючої із об'єктом маніпулювання поверхні, причому камери з'єднані між собою трубкою для нагнітання стиснутого повітря, а робоча камера оснащена шарніром.
Текст

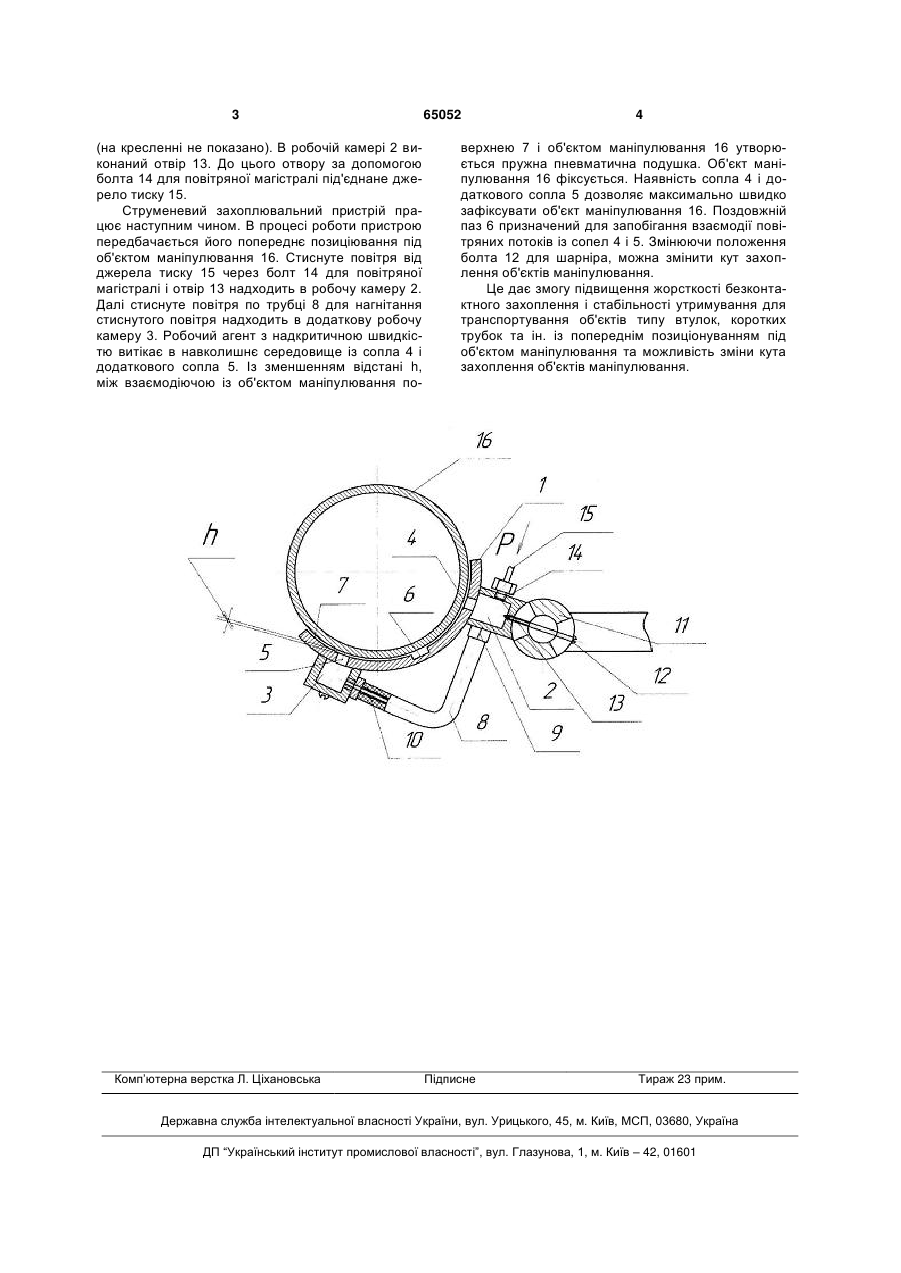

Струменевий захоплювальний пристрій, який містить корпус, взаємодіюча з об'єктом маніпулювання поверхня якого має циліндричну форму, перпендикулярно до її осі симетрично виконано 3 (на кресленні не показано). В робочій камері 2 виконаний отвір 13. До цього отвору за допомогою болта 14 для повітряної магістралі під'єднане джерело тиску 15. Струменевий захоплювальний пристрій працює наступним чином. В процесі роботи пристрою передбачається його попереднє позиціювання під об'єктом маніпулювання 16. Стиснуте повітря від джерела тиску 15 через болт 14 для повітряної магістралі і отвір 13 надходить в робочу камеру 2. Далі стиснуте повітря по трубці 8 для нагнітання стиснутого повітря надходить в додаткову робочу камеру 3. Робочий агент з надкритичною швидкістю витікає в навколишнє середовище із сопла 4 і додаткового сопла 5. Із зменшенням відстані h, між взаємодіючою із об'єктом маніпулювання по Комп’ютерна верстка Л. Ціхановська 65052 4 верхнею 7 і об'єктом маніпулювання 16 утворюється пружна пневматична подушка. Об'єкт маніпулювання 16 фіксується. Наявність сопла 4 і додаткового сопла 5 дозволяє максимально швидко зафіксувати об'єкт маніпулювання 16. Поздовжній паз 6 призначений для запобігання взаємодії повітряних потоків із сопел 4 і 5. Змінюючи положення болта 12 для шарніра, можна змінити кут захоплення об'єктів маніпулювання. Це дає змогу підвищення жорсткості безконтактного захоплення і стабільності утримування для транспортування об'єктів типу втулок, коротких трубок та ін. із попереднім позиціонуванням під об'єктом маніпулювання та можливість зміни кута захоплення об'єктів маніпулювання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюJet gripping device
Автори англійськоюSavkiv Volodymyr Bohdanovych, Bihus Volodymyr Viktorovych, Skochylias Viktor Volodymyrovych
Назва патенту російськоюСтруйное захватное устройство
Автори російськоюСавкив Владимир Богданович, Бигус Владимир Викторович, Скочиляс Виктор Владимирович
МПК / Мітки
МПК: B25J 15/00
Мітки: пристрій, захоплювальний, струменевий
