Формула / Реферат

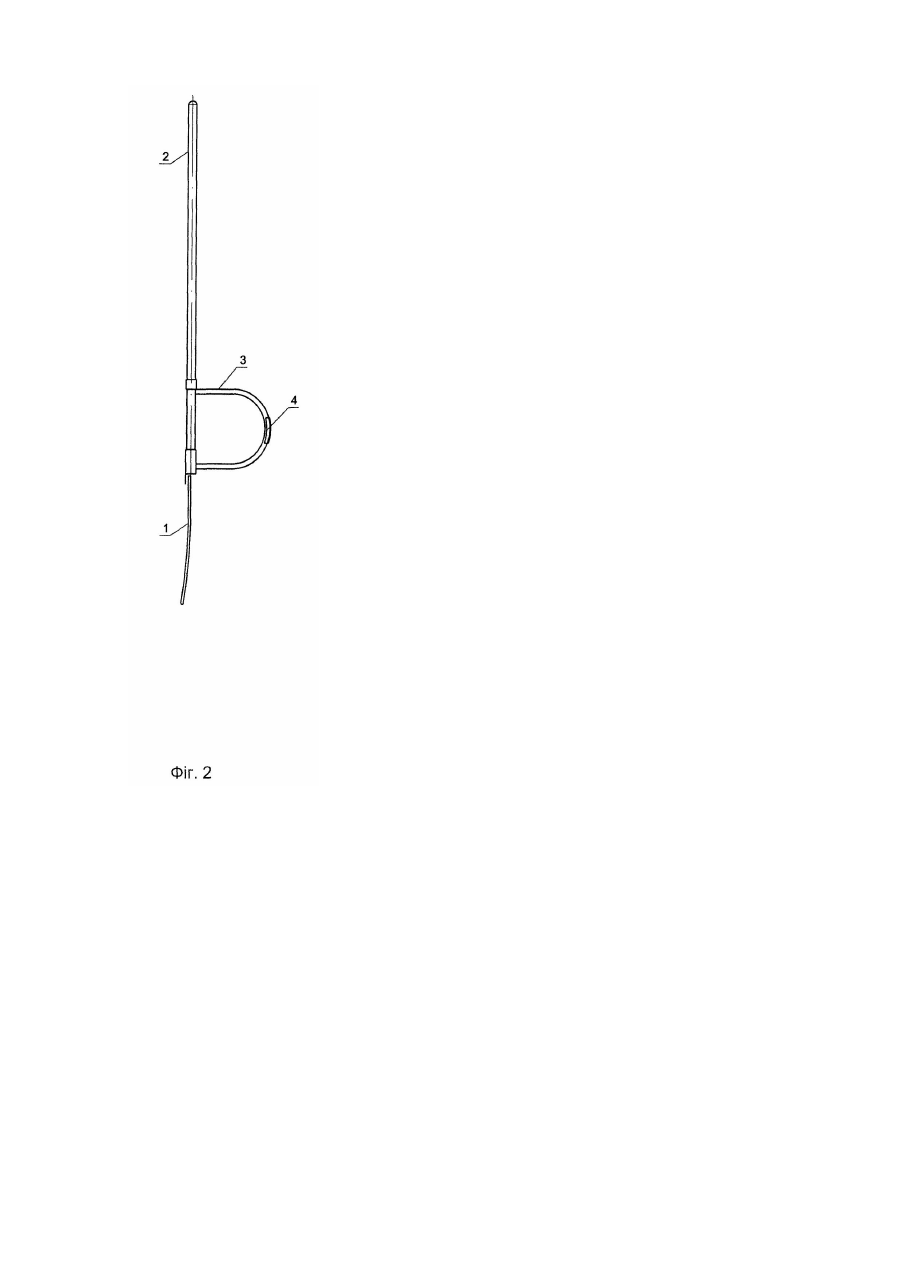

1. Вила, що містять трубчасту державку та держак, які відрізняються тим, що до трубчастої державки та держака жорстко прикріплена підпора з упором.
2. Вила за п. 1, які відрізнюється тим, що упор виконаний у вигляді пластини будь-якої форми.
Текст
Винахід відноситься до засобів малої механізації сільського господарства, зокрема, до ручних знарядь, які використовуються при роботах по господарству на садибах і може бути застосований для обробки ґрунту (рихлення, очистка від сміття та коренів непотрібних рослин), збирання бульбо-коренеплодів, перегною, лежалого та прілого сіна, а також для силосування с/г культур. Відомі ручні знаряддя, що мають: робочий орган (лезо), який має зубці різної форми зроблені з проволоки, трубчасту державку та держак. Найбільш близьким за технічною суттю до запропонованого винаходу є ручне знаряддя, що використовується при навантаженні та скирдуванні сіна. За прототип вибрано "Вила" патент РФ №2048049 А01Д9/04, А01Д9/02, опублікований 20.11.1995р бюлетень №32. Недоліком відомого знаряддя, що використовується при вищевказаному є низька надійність та обмеження експлуатаційних можливостей. В основу винаходу покладено завдання: удосконалити ручне знаряддя за патентом РФ №2048049. Вирішення поставленої задачі досягається тим що у вилах, які містять лезо, держак, трубчасту державку, що є загальними ознаками винаходу та прототипу, запропоновано використання підпори у вигляді дугоподібного коліна з п'ятою, яка жорстко з'єднана з трубчастою державкою та держаком. При обробці ґрунту, сіна, перегною, збирання бульбо-коренеплодів, лезо 1 входить в ґрунт чи у скирду під кутом 20¸75° підпора 3 з п’ятою 4 прикріплена до трубчастої державки 5, упирається в ґрунт і при натисканні на держак 2 підняти ґрунт, перегній або сіно легше. Вила працюють як важіль, що суттєво знижує силу, яку треба використати на підняття ґрунту, перегною чи сіна та полегшує працю. Це особливо важливо для осіб літнього віку, та осіб які мають вади здоров'я. На фиг.1 і 2 зображені вила в загальному вигляді удвох проекціях.
ДивитисяДодаткова інформація
Назва патенту англійськоюPitchfork
Назва патенту російськоюВилы
МПК / Мітки
МПК: A01B 1/06
Мітки: вила
Код посилання
<a href="https://ua.patents.su/2-65127-vila.html" target="_blank" rel="follow" title="База патентів України">Вила</a>
