Електролізер

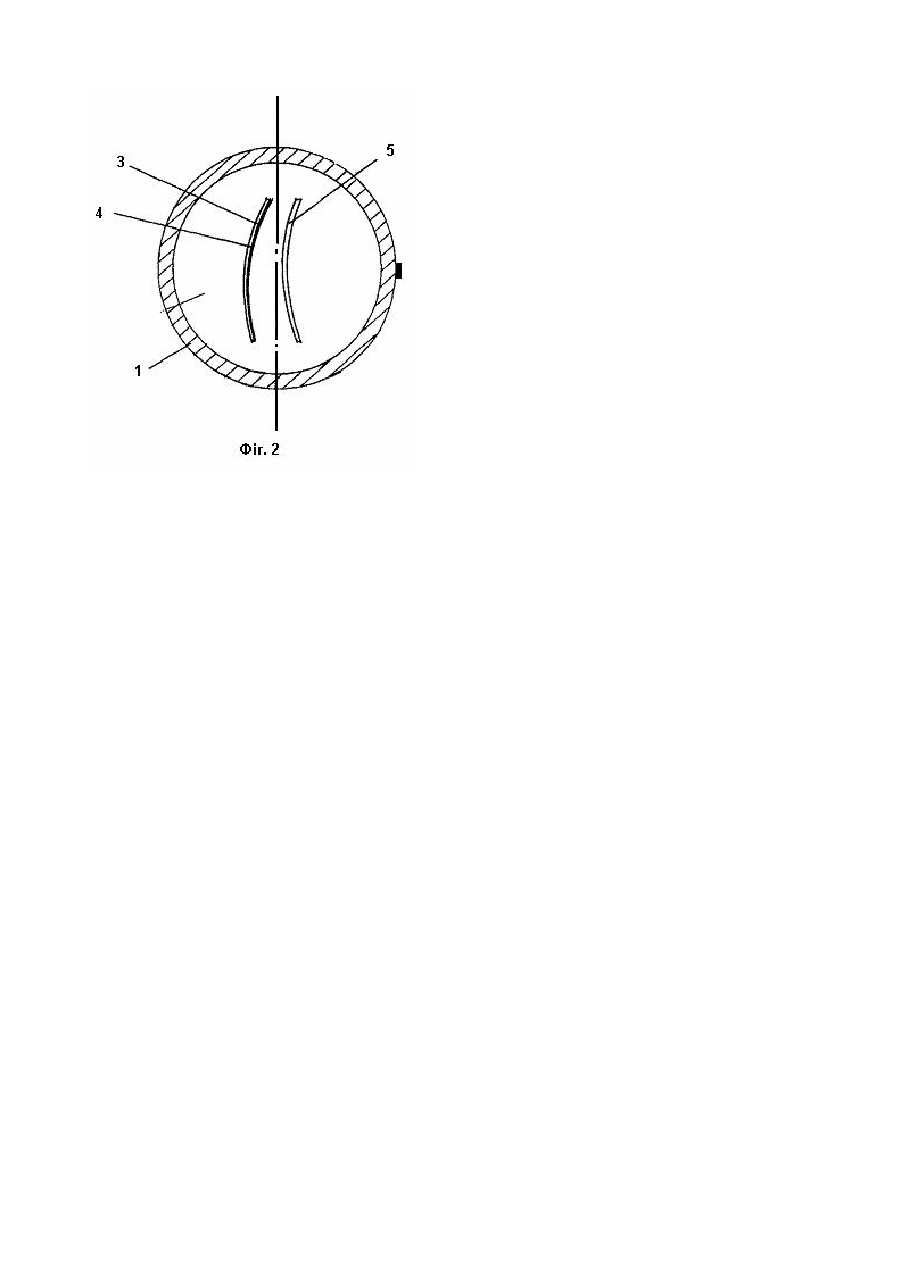

Винахід відноситься до області хімії, зокрема до пристроїв для електролізу і може бути використай в машинобудівній промисловості. Відомий електролізер складається з ряду анодних елементів, що включають металеву пластину, зв'язану з токопроводом, а також катодів з пальцеподібними елементами з бічними стінками. Пластини анодів і бічні стінки катодних елементів розташовані під кутом один одному зі зниженням відстані між ними в напрямку від закріпленого кінця пластини анода до її незакріпленого кінця. Анодний елемент має клиноподібну вставку, розміщену між пластинами, а також поперечну вставку, що жорстко зв'язує пластини (Див. авт. свид. СРСР №744655, З25В9/00, 1976р.) Недоліком відомого електролізера є ненадійність у, роботі і незначний термін експлуатації, що викликається складністю конструкції. Найбільш близьким аналогом по технічній сутності й ефекту, що досягається, є пристрій для електролізу непротічного електроліту, що представляє собою ємкість із закріпленими в ньому анодом і катодом з перемінним по висоті зазором, що звужується догори. Катод встановлений під кутом до підстави таким чином, що його звернена до анода поверхня орієнтована вгору. (Див. патент України №2370, З25В9/00, 1993р.) Обраному як прототип технічному рішенню властиві недоліки, що полягають у підвищеному зносі активного шару покриття електрода, підвищеній масі осадку, утвореного робітничим середовищем, що у свою чергу приводить до частих профілактичних, регенераційних робіт. Наявність відзначених вище недоліків знижує ефективність відомого пристрою. Задачею винаходу є створення електролізера, найбільш економічного і надійного в роботі пристрою, шляхом зниження зносу активного шару покриття одного з електродів і маси опадів, а отже, найбільш ефективного в процесі виробництва. Поставлена задача досягається тим, що в електролізері який має ємкість, установлений в ній блок похило встановлених електродів у вигляді пластин, підключених до джерела живлення, опозитні поверхні стінок пластин блоку електродів виконані криволінійними, що утворюють канали жолобоподібної форми. Сукупність елементів обсягу домагань формули винаходу дозволяє одержати раніше не відомий технічний результат, що полягає у високій ефективності, екологічності і надійності в експлуатації технічного рішення, що заявляється. Надалі винахід пояснюється детальним описом і кресленнями на яких зображено: фіг.1- загальний вид пристрою і фіг.2 - вид на електролізер зверху. Електролізер складається з ємкості 1, у якій на опорі 2 закріплений блок електродів, що складається з анодної пластини 3 з активним покриттям 4 і катодної пластини 5. Опозитні поверхні стінок анодної пластини 3 і катодної пластини 5 виконані криволінійними, утворюючи канали жолобоподібної форми. Блок електродів з'єднаний із блоком живлення 6, а ємкість забезпечена кришкою 7 і отвором 8 для відведення робочого середовища (газів), пункт 9 позначає вхід для подачи робочого середовища. Пристрій працює таким чином : У ємкість 1, заповнену розчином повареної солі через блок живлення 6 подають напругу на пластинчасті ( анодний 3 і катодний 5) електроди. У результаті цього між згаданими електродами 3 і 5 відбувається процес електролізу з утворенням кінцевого вихідного продукту гипохлорита натрію, при цьому форма виконання останніх забезпечує рівномірний знос та зниження кількості осадку, за рахунок зменшення площі катода.
