Збірна плита перекриття зі сталевим обрамленням

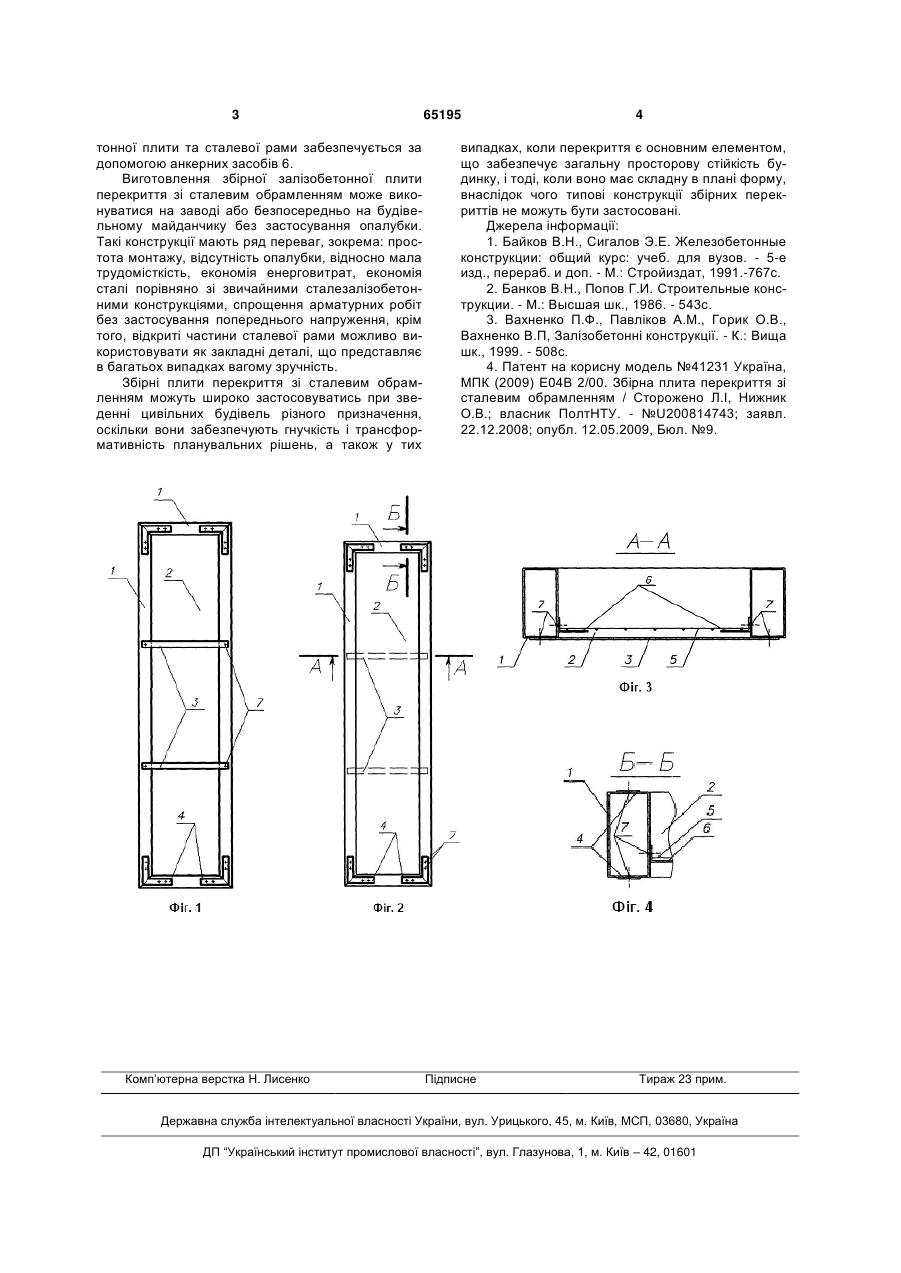

Збірна плита перекриття зі сталевим обрамленням, що складається із залізобетонної плити та арматурної сітки, яка відрізняється тим, що по контуру плити розташована сталева рама з тонкостінних гнутих профілів прямокутного перерізу, яка є жорсткою арматурою та незнімною опалубкою при виготовленні конструкції. (19) (21) u201106465 (22) 23.05.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) СТОРОЖЕНКО ЛЕОНІД ІВАНОВИЧ, НИЖНИК ОЛЕКСАНДР ВАСИЛЬОВИЧ, КЛЕСТОВ ОЛЕГ ВОЛОДИМИРОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 тонної плити та сталевої рами забезпечується за допомогою анкерних засобів 6. Виготовлення збірної залізобетонної плити перекриття зі сталевим обрамленням може виконуватися на заводі або безпосередньо на будівельному майданчику без застосування опалубки. Такі конструкції мають ряд переваг, зокрема: простота монтажу, відсутність опалубки, відносно мала трудомісткість, економія енерговитрат, економія сталі порівняно зі звичайними сталезалізобетонними конструкціями, спрощення арматурних робіт без застосування попереднього напруження, крім того, відкриті частини сталевої рами можливо використовувати як закладні деталі, що представляє в багатьох випадках вагому зручність. Збірні плити перекриття зі сталевим обрамленням можуть широко застосовуватись при зведенні цивільних будівель різного призначення, оскільки вони забезпечують гнучкість і трансформативність планувальних рішень, а також у тих Комп’ютерна верстка Н. Лисенко 65195 4 випадках, коли перекриття є основним елементом, що забезпечує загальну просторову стійкість будинку, і тоді, коли воно має складну в плані форму, внаслідок чого типові конструкції збірних перекриттів не можуть бути застосовані. Джерела інформації: 1. Байков В.Н., Сигалов Э.Е. Железобетонные конструкции: общий курс: учеб. для вузов. - 5-е изд., перераб. и доп. - М.: Стройиздат, 1991.-767с. 2. Банков В.Н., Попов Г.И. Строительные конструкции. - М.: Высшая шк., 1986. - 543с. 3. Вахненко П.Ф., Павліков A.M., Горик О.В., Вахненко В.П, Залізобетонні конструкції. - К.: Вища шк., 1999. - 508с. 4. Патент на корисну модель №41231 Україна, МПК (2009) Е04В 2/00. Збірна плита перекриття зі сталевим обрамленням / Сторожено Л.І, Нижник О.В.; власник ПолтНТУ. - №U200814743; заявл. 22.12.2008; опубл. 12.05.2009, Бюл. №9. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
