Ендопротез кульшового суглоба

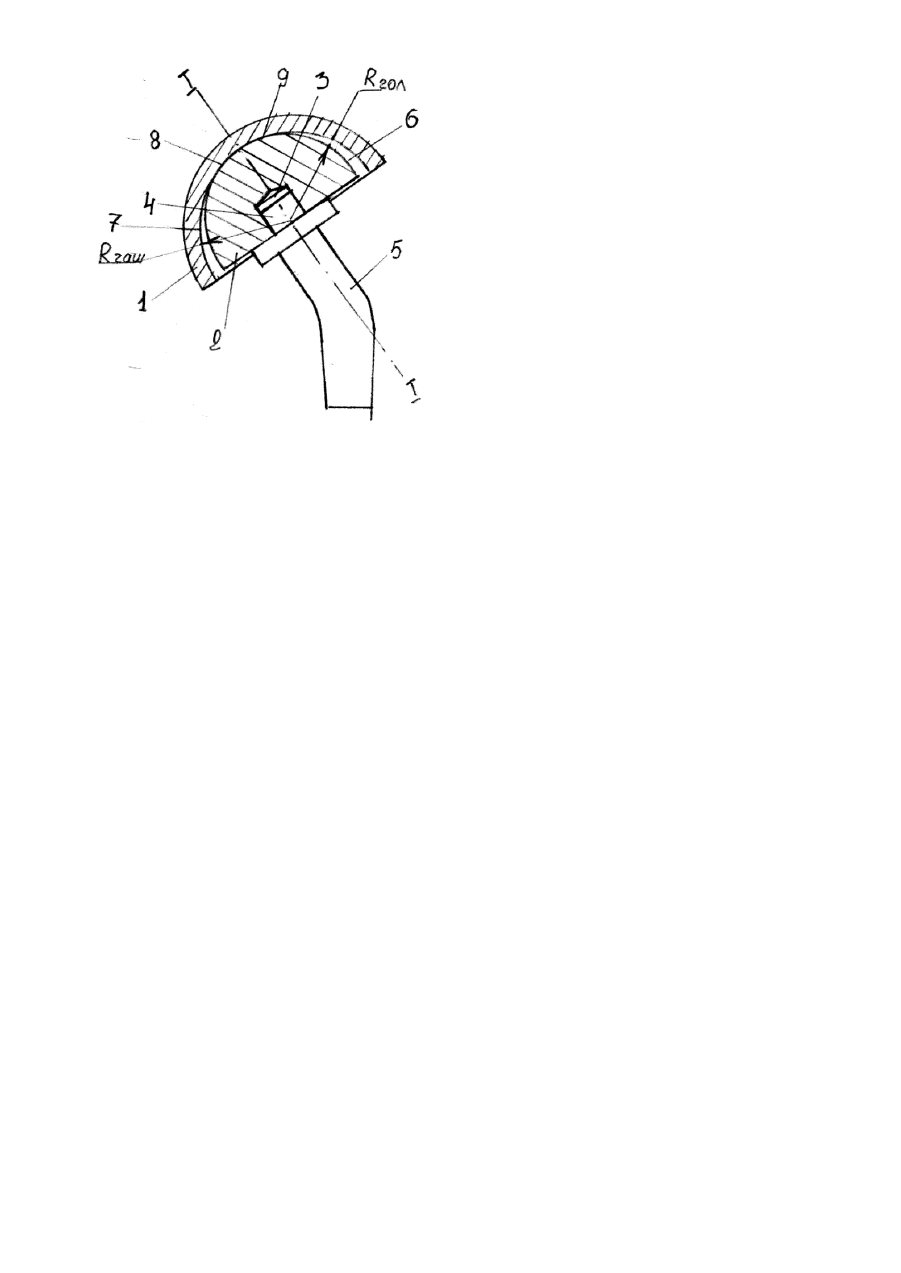

Винахід відноситься до медичної техніки і стосується удосконалення, безпосередньо, ендопротеза кульшового суглоба. Відомий ендопротез кульшового суглоба, що містить металеву чашку, в якій встановлена сферична голівка з конічним отвором, що розташована на конічній шийці [а.с. СРСР №1572604, А61F2/32, 1990]. Недоліком даного ендопротеза є наявність значних за розміром бічних зусиль, які діють на голівку з боку конічної шийки, що знижують його конструктивну міцність. Найбільш близьким по суті і досягаємому результату до те хнічного рішення, що пропонується, є ендопротез кульшового суглоба, який містить спряжені між собою сферичні чашку і головку з центральним отвором, розташовану на циліндричній шийці, виконаною як одне ціле з ніжкою [а.с. СРСР №1438765, А61F2/32, 1988]. В даному ендопротезі внутрішня поверхня чашки і зовнішня поверхня головки конгруентні між собою і виконані з однаковими радіусами кривизни. Але, таке конструктивне виконання зазначених поверхонь не виключає за рахунок збігу допусків на розміри їх кривизни перевищення радіуса головки над радіусом чашки. Спряження даних поверхонь один з одним буде у цьому випадку здійснюватися через бічні їх ділянки, що розташовані на відстані від повздовжньої вісі шийки. При цьому в головці по обидва боки від зазначеної вісі шийки діють пари сил, які створюють на бічних їх ділянках, контактуючих із вн утрішньою поверхнею чашки, напруги згину значної величини. При виготовленні чашки і головки із штучних маломіцних матеріалів, наприклад, полікристалічного або монокристалічного корунду - сапфіру, ця обставина викликає руйнування їх, що знижує надійність використання ендопротеза. Завдання даного винаходу полягає у створенні ендопротеза кульшового суглоба, який попереджує в процесі його роботи створення напруги згину в тілі головки і чашки, а, отже, підвищує конструктивну міцність ендопротеза і, тим самим, надійність його використання. Поставлене завдання вирішується тим, що в ендопротезі кульшового суглоба, що містить спряжені між собою сферичні чашку і головку з центральним отвором, розташовану на циліндричній шийці, виконаною як одне ціле з ніжкою, відповідно до винаходу зовнішня поверхня головки виконана з радіусом кривизни, меншим за радіус кривизни внутрішньої поверхні чашки, а співвідношення радіусів кривизни зазначених поверхонь головки і чашки дорівнює як: Rгол=(0,90...0,97)Rчаш, де: Rгол - радіус кривизни зовнішньої поверхні головки; Rчаш - радіус кривизни внутрішньої поверхні чашки. Виконання спряжених між собою поверхонь сферичних головки і чашки із відмінними один від одного радіусами їх кривизни та виконання зазначених радіусів відповідно даному співвідношенню забезпечує взаємодію чашки і головки через центральні їх ділянки та дію навантаження на них співвісно повздовжньої вісі шийки. Умов для виникнення напруги згину в головці і чашці при цьому не виникає і конструктивна міцність їх, а також здатність сприймати більш великі деформації збільшується, що позитивно впливає на надійність використання ендопротеза. Аналогічних те хнічних рішень зі схожими ознаками в процесі патентно-інформаційного пошуку не виявлено. Це свідчить на те, що технічне рішення, що пропонується, є суттєво новим, промислово придатним та клінічно корисним і має винахідницький рівень. На кресленні схематично зображений ендопротез кульшового суглоба, що пропонується. Він містить спряжені між собою сферичні чашку 1 і головку 2 з центральним отвором 3, розташовану на циліндричній шийці 4, що виконана як одне ціле з ніжкою 5. Зовнішня поверхня 6 головки виконана з радіусом Rгол її кривизни, меншим радіусу Rчаш кривизни внутрішньої поверхні 7 чашки, а співвідношення радіусів кривизни зазначених поверхонь головки і чашки дорівнює як: Rгол=(0,90...0,97)Rчаш. Виконання спряжених між собою поверхонь 6 і 7 відповідно головки 2 і чашки 1 із відмінними один від одного радіусами Rгол і Rчаш їх кривизни відповідно до вищезазначеного співвідношення забезпечує взаємодію чашки і головки через центральні їх ділянки 8 і 9 і дію навантаження на них співвісно повздовжньої вісі 1-1 шийки 4. При функціонуванні ендопротеза в результаті такої взаємодії пари сил, умов, які могли би визвати напругу згину, не виникає. Це підвищує здатність до сприймання більш високих деформацій і навантажень без руйнування головки і чашки, що уявляє собою важливу обставин у при виготовленні цієї пари спряження ендопротеза із матеріалів більш біоінертних, але менш міцних ніж метал, наприклад, полікристалічного або монокристалічного корунду - сапфір у, тощо. Як правило, дійсні розміри радіуса кривизни внутрішньої поверхні чашки не перевищують 14-18мм і у випадку виготовлення її по квалітету К 7 точності (звичайна величина квалітету для цього розміру) наявний збіг допусків такий, при якому не виникає загрози створення співвідношення Rгол>Rчаш. В той же час, виконання зовнішньої поверхні головки з радіусом Rгол
