Пристрій для локалізації місця течі в трубопроводі

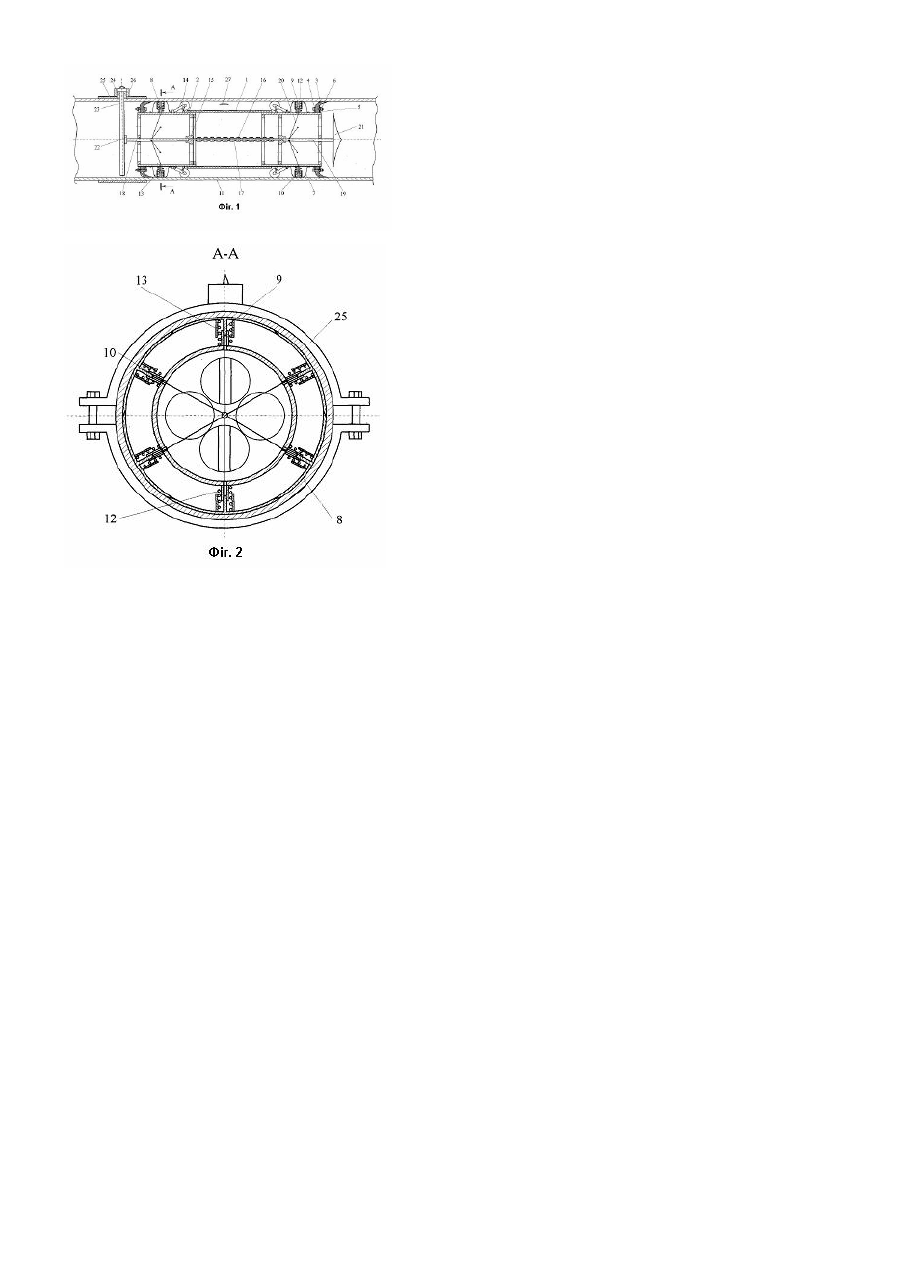

Винахід відноситься до пристроїв для ремонту тр убопроводів і може використовува тись в трубопровідному транспорті для локалізації місця течі в трубопроводі при проведенні ремонтних робіт без зупинки перекачування транспортованого продукту. Відомий пристрій для локалізації течі в трубопроводі без зниження тиску перекачки (патент США №3.114.395, кл. 138-97), виконаний у вигляді циліндричного корпуса оснащеного еластичними манжетами з рухомо встановленим в середині корпуса штоком, на одному з кінців якого закріплена заглушка для перекриття порожнини корпуса. Недоліком даного пристрою є те, що жорсткий корпус пристрою не забезпечує надійної локалізації течі на криволінійних ділянках трубопроводу. Найбільш близьким за технічною сутністю до запропонованого пристрою є пристрій для локалізації місця течі в трубопроводі (а.с. 857625, МПК 3 F16L55/10) корпус якого складається з гнучкої центральної частини і спряжених з нею оснащених еластичними манжетами жорстких вставок, шток в межах гнучкої частини корпуса виконаний з троса і насадженого на нього набору шарнірно спряжених ланок. Недоліками даного пристрою є те, що еластичні манжети не забезпечують надійної локалізації місця течі, оскільки рух пристроїв, які пропускають по трубопроводі, має ексцентричний характер, а еластичні манжети під час руху пристрою зношуються, а також недосконала конструкція вузла кріплення стопора внаслідок чого можлива деформація стінки трубопроводу в місці кріплення стопора під час зупинки пристрою. Задачею, на вирішення якої направлений винахід, є забезпечення високої надійності локалізації місця течі шляхом створення постійного щільного перекриття простору між стінкою труби і герметизуючим елементом та удосконалення конструкції вузла кріплення стопора. Для вирішення поставленої задачі запропонований пристрій, що містить гнучку центральну частину і з'єднані з нею жорсткі вставки на яких закріплені еластичні манжети, та шток, який в межах гнучкої частини корпуса виконаний з троса і насаджених на нього набору шарнірно з'єднаних ланок, до одного з кінців штока прикріплена заглушка, а до др угого - упора, додатково обладнаний підпружиненими роликовими опорами, елементами герметизації, які містять обтягнуті еластичною кільцевою смужкою ущільнюючі башмаки, циліндри, тяги, які з'єднують стержневі виступи ущільнюючих башмаків з жорсткими частинами штока, а кріплення стопора здійснюється з допомогою двох патрубків і муфти. На наведеному кресленні фіг.1 зображено конструктивну схему пристрою для локалізації місця течі в трубопроводі, фіг.2 - розріз А-А на фіг.1. Пристрій для локалізації місця течі містить гнучку центральну частину 1, з'єднану на кінцях з жорсткими вставками 2, на яких закріплені еластичні манжети 3, які кріпляться до кільцевої упори 4 шайбою 5 за допомогою болтів 6, та ущільнень, які складаються з обтягнутого кільцевою еластичною смужкою 7 механізму прижимання ущільнюючих башмаків 8, які мають виступ у вигляді стержня 9, що входить в циліндр 10 виконаний на зовнішній поверхні жорстких вставок 2, до стінки трубопроводу 11. Прижимання ущільнюючих башмаків 8 до стінки трубопроводу здійснюється з допомогою пружини 12 поміщеної в циліндр 13. Пристрій оснащений підпружиненими роликовими опорами 14, які розміщені на жорстких вставках 2. В середині корпусу пристрою на центруючих шайбах 15 рухомо розміщений шток, який в межах гнучкої частини корпусу виконаний з набору шарнірно з'єднаних ланок 16, насаджених на трос 17, який зв'язаний з кінцевими жорсткими частинами штока 18 і 19 з допомогою проміжних центруючи х шайб 15. До жорстких частин штока 18 і 19 кріпляться тяги 20, які зв'язані з стержневим виступом 9 ущільнюючих башмаків 8 через отвори в жорстких вставках 2. На жорсткому вільному задньому кінці штока 19 закріплена заглушка 21, а на передньому - упора 22, яка взаємодіє з стопором 23, який кріпиться з допомогою патрубка 24 і муфти 25 з патрубком 26, та розміщений в трубопроводі 11, в якому необхідно локалізувати течу 27. Локалізація витоку здійснюється наступним чином. В тр убопровоід 11, до якого приварений патрубок 24, вводять стопор 23 і фіксують його муфтою 25 з. патрубком 26, що запобігає деформації стінки трубопроводу. Пристрій через камеру запуску тіл в тр убопровід вводять в потік транспортованого продукту. Під дією напору транспортованого продукту заглушка 21 закриває порожнину корпусу, виключаючи наскрізний прохід продукту через нього, шток переміщується вперед, а ущільнюючі башмаки 8, стержневі виступи 9 яких зв'язані тягами 20 з жорсткими частинами штока 18 і 19, долаючи зусилля пружин 10 відводяться від стінки трубопроводу. Пристрій рухається в тр убопроводі на підпружинених роликових опорах 14, що забезпечує концентричний рух пристрою по осі трубопроводу, а також зменшує тертя між еластичними манжетами 3 і стінкою трубопроводу. Коли пристрій упорою 22 вдаряється в стопор 23 шток з тягами 20 відходить назад в результаті чого пружини 12 прижимають ущільнюючі башмаки 8 до стінки трубопроводу і сумісно з еластичними манжетами 3 надійно локалізують течу 27. Задня жорстка частина штока 19 з заглушкою 21 також відходить назад, відкриваючи наскрізний прохід продукту через корпус пристрою. Після усунення течі стопор 23 витягують, під дією напору транспортованого продукту на заглушк у 21 шток пересувається вперед, в результаті чого ущільнюючі башмаки 8, стержневі виступи яких зв'язані тягами 20 з жорсткими частинами штока 18 і 19, долаючи зусилля пружин 10 відходять від стінки трубопроводу, а заглушка 21 перекриває прохід продукту через пристрій. Перепад тиску на пристрої різко зростає і він в потоці транспортованого продукту р ухається до камери прийому тіл з трубопроводу. Технічним результатом застосування запропонованого пристрою є зменшення втрат продукту, що транспортується та забруднення навколишнього середовища, підвищення безпеки виконання ремонтних робіт. Пристрій для локалізації місця течі в трубопроводі може застосовуватись в трубопровідному транспорті у якості обладнання для ремонтних робіт.
