Роторний млин
Номер патенту: 65358
Опубліковано: 12.12.2011
Автори: Райхман Давид Беньямінович, Симонов Олександр Вікторович
Формула / Реферат
Роторний млин, який містить ротор з вертикальною віссю обертання, дробильну камеру, співвісний до ротора циліндричний патрубок для подачі зерна і регулювальну заслінку, який відрізняється тим, що до патрубка зверху прикріплено проміжний бункер, а над ним з технологічним зазором встановлено основний бункер, крім того, заслінка розташовується над патрубком і при регулюванні переміщується уздовж осі патрубка за допомогою рукоятки, що проходить через згаданий технологічний зазор.
Текст

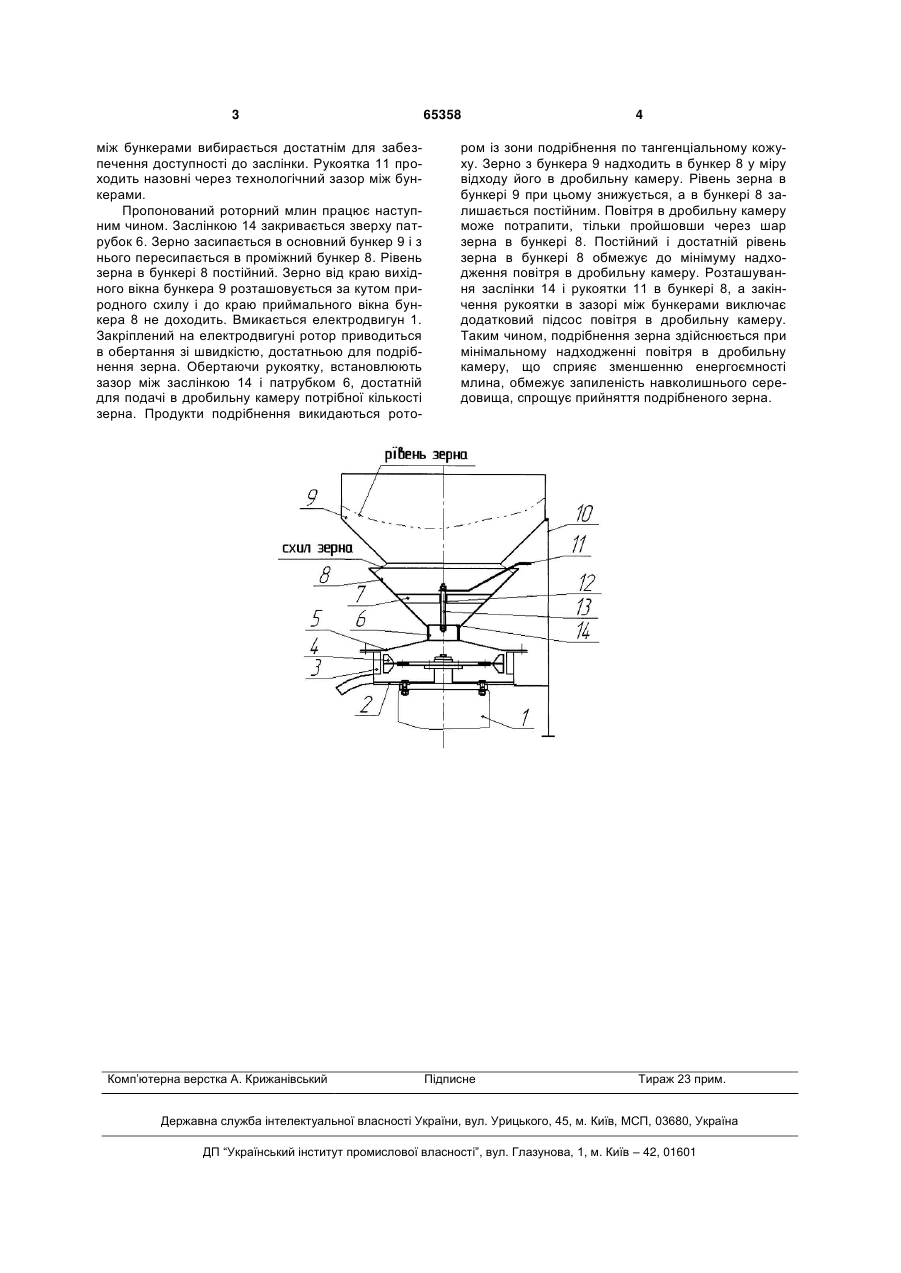

Роторний млин, який містить ротор з вертикальною віссю обертання, дробильну камеру, співві 3 між бункерами вибирається достатнім для забезпечення доступності до заслінки. Рукоятка 11 проходить назовні через технологічний зазор між бункерами. Пропонований роторний млин працює наступним чином. Заслінкою 14 закривається зверху патрубок 6. Зерно засипається в основний бункер 9 і з нього пересипається в проміжний бункер 8. Рівень зерна в бункері 8 постійний. Зерно від краю вихідного вікна бункера 9 розташовується за кутом природного схилу і до краю приймального вікна бункера 8 не доходить. Вмикається електродвигун 1. Закріплений на електродвигуні ротор приводиться в обертання зі швидкістю, достатньою для подрібнення зерна. Обертаючи рукоятку, встановлюють зазор між заслінкою 14 і патрубком 6, достатній для подачі в дробильну камеру потрібної кількості зерна. Продукти подрібнення викидаються рото Комп’ютерна верстка А. Крижанівський 65358 4 ром із зони подрібнення по тангенціальному кожуху. Зерно з бункера 9 надходить в бункер 8 у міру відходу його в дробильну камеру. Рівень зерна в бункері 9 при цьому знижується, а в бункері 8 залишається постійним. Повітря в дробильну камеру може потрапити, тільки пройшовши через шар зерна в бункері 8. Постійний і достатній рівень зерна в бункері 8 обмежує до мінімуму надходження повітря в дробильну камеру. Розташування заслінки 14 і рукоятки 11 в бункері 8, а закінчення рукоятки в зазорі між бункерами виключає додатковий підсос повітря в дробильну камеру. Таким чином, подрібнення зерна здійснюється при мінімальному надходженні повітря в дробильну камеру, що сприяє зменшенню енергоємності млина, обмежує запиленість навколишнього середовища, спрощує прийняття подрібненого зерна. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary mill
Автори англійськоюRaikhman Davyd Beniaminovych, Symonov Oleksandr Viktorovych
Назва патенту російськоюРоторная мельница
Автори російськоюРайхман Давид Беньяминович, Симонов Александр Викторович
МПК / Мітки
МПК: B02C 13/16
