Площадка для монтажу із захистом від зовнішніх впливів

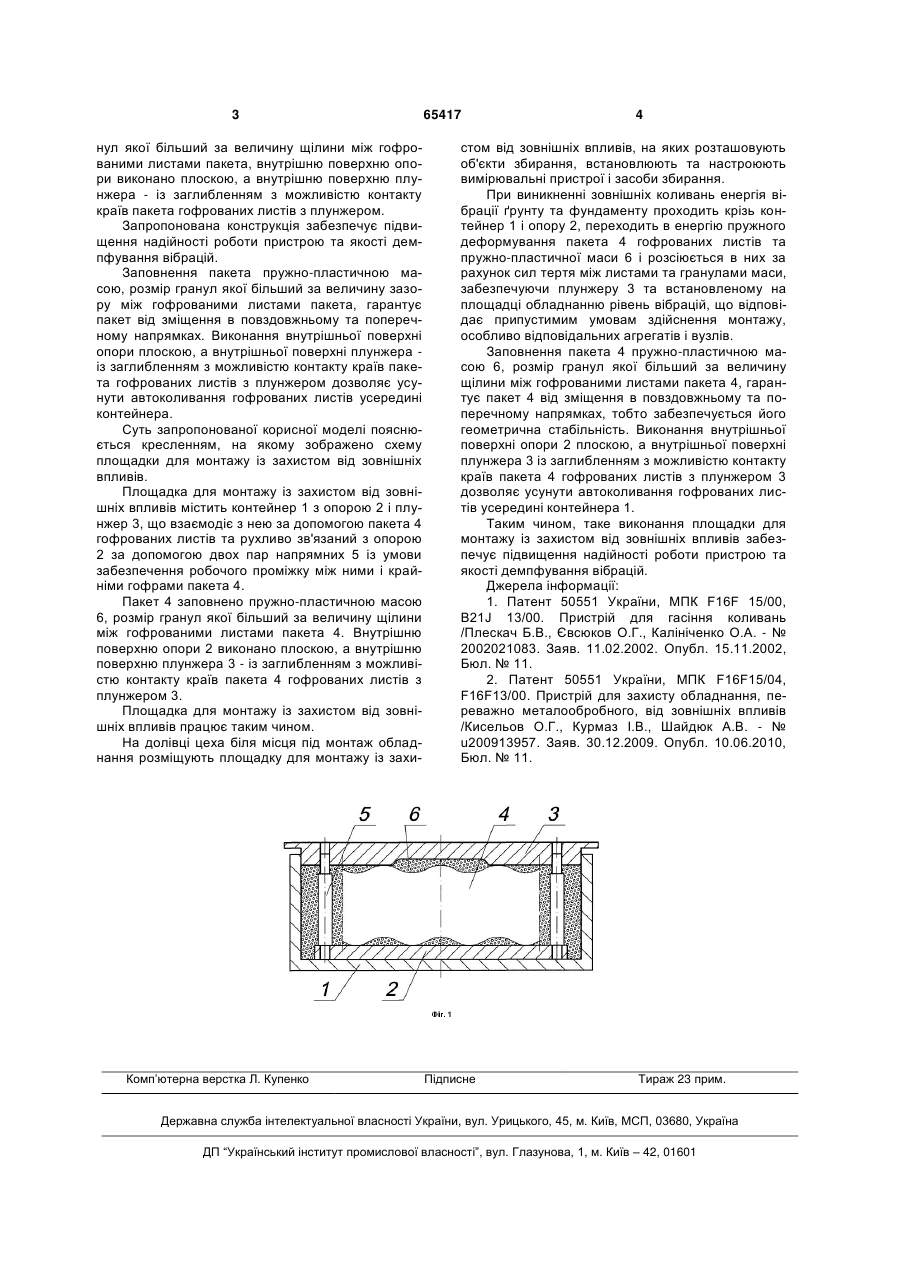

Площадка для монтажу із захистом від зовнішніх впливів, яка містить контейнер з опорою і плунжер, що взаємодіє з нею за допомогою пакета 3 нул якої більший за величину щілини між гофрованими листами пакета, внутрішню поверхню опори виконано плоскою, а внутрішню поверхню плунжера - із заглибленням з можливістю контакту країв пакета гофрованих листів з плунжером. Запропонована конструкція забезпечує підвищення надійності роботи пристрою та якості демпфування вібрацій. Заповнення пакета пружно-пластичною масою, розмір гранул якої більший за величину зазору між гофрованими листами пакета, гарантує пакет від зміщення в повздовжньому та поперечному напрямках. Виконання внутрішньої поверхні опори плоскою, а внутрішньої поверхні плунжера із заглибленням з можливістю контакту країв пакета гофрованих листів з плунжером дозволяє усунути автоколивання гофрованих листів усередині контейнера. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему площадки для монтажу із захистом від зовнішніх впливів. Площадка для монтажу із захистом від зовнішніх впливів містить контейнер 1 з опорою 2 і плунжер 3, що взаємодіє з нею за допомогою пакета 4 гофрованих листів та рухливо зв'язаний з опорою 2 за допомогою двох пар напрямних 5 із умови забезпечення робочого проміжку між ними і крайніми гофрами пакета 4. Пакет 4 заповнено пружно-пластичною масою 6, розмір гранул якої більший за величину щілини між гофрованими листами пакета 4. Внутрішню поверхню опори 2 виконано плоскою, а внутрішню поверхню плунжера 3 - із заглибленням з можливістю контакту країв пакета 4 гофрованих листів з плунжером 3. Площадка для монтажу із захистом від зовнішніх впливів працює таким чином. На долівці цеха біля місця під монтаж обладнання розміщують площадку для монтажу із захи Комп’ютерна верстка Л. Купенко 65417 4 стом від зовнішніх впливів, на яких розташовують об'єкти збирання, встановлюють та настроюють вимірювальні пристрої і засоби збирання. При виникненні зовнішніх коливань енергія вібрації ґрунту та фундаменту проходить крізь контейнер 1 і опору 2, переходить в енергію пружного деформування пакета 4 гофрованих листів та пружно-пластичної маси 6 і розсіюється в них за рахунок сил тертя між листами та гранулами маси, забезпечуючи плунжеру 3 та встановленому на площадці обладнанню рівень вібрацій, що відповідає припустимим умовам здійснення монтажу, особливо відповідальних агрегатів і вузлів. Заповнення пакета 4 пружно-пластичною масою 6, розмір гранул якої більший за величину щілини між гофрованими листами пакета 4, гарантує пакет 4 від зміщення в повздовжньому та поперечному напрямках, тобто забезпечується його геометрична стабільність. Виконання внутрішньої поверхні опори 2 плоскою, а внутрішньої поверхні плунжера 3 із заглибленням з можливістю контакту країв пакета 4 гофрованих листів з плунжером 3 дозволяє усунути автоколивання гофрованих листів усередині контейнера 1. Таким чином, таке виконання площадки для монтажу із захистом від зовнішніх впливів забезпечує підвищення надійності роботи пристрою та якості демпфування вібрацій. Джерела інформації: 1. Патент 50551 України, МПК F16F 15/00, B21J 13/00. Пристрій для гасіння коливань /Плескач Б.В., Євсюков О.Г., Калініченко О.А. - № 2002021083. Заяв. 11.02.2002. Опубл. 15.11.2002, Бюл. № 11. 2. Патент 50551 України, МПК F16F15/04, F16F13/00. Пристрій для захисту обладнання, переважно металообробного, від зовнішніх впливів /Кисельов О.Г., Курмаз І.В., Шайдюк А.В. - № u200913957. Заяв. 30.12.2009. Опубл. 10.06.2010, Бюл. № 11. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
