Панель-оболонка

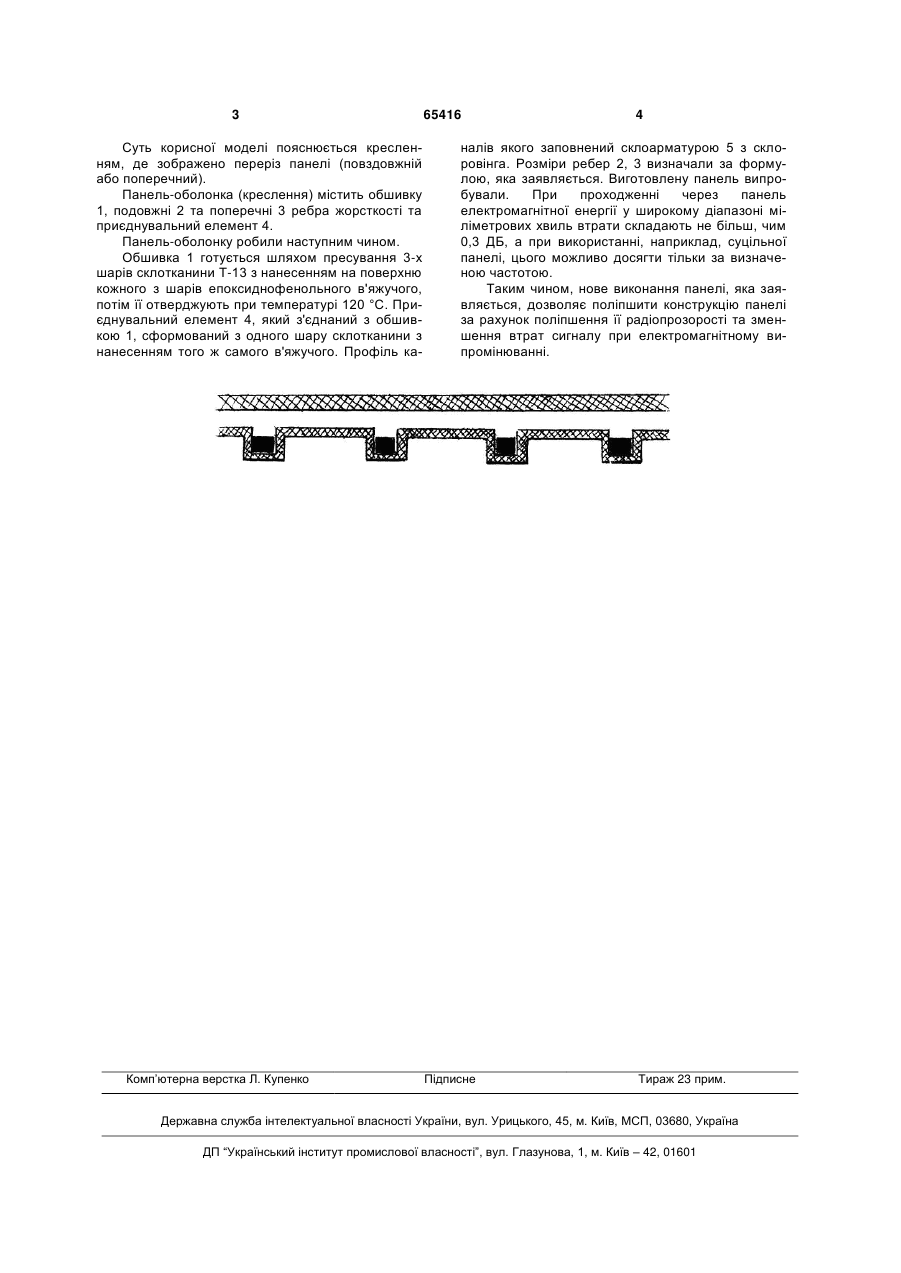

Панель-оболонка, що містить обшивку, підкріплюючий силовий набір з ребрами та приєднува льний елемент, яка відрізняється тим, що вона виконана з діелектричного матеріалу, а розміри ребер силового набору визначені за формулою: t h    3 / 2    1  4 , де 3 t - крок ребер; h - висота шару силового набору;  - товщина діелектричного матеріалу;  - діелектрична проникність;  - довжина електромагнітної хвилі. Корисна модель належить до області авіаракетобудування, а саме до конструкцій радіопрозорих панелей, і може бути використана як обтічники та укриття радіолокаційних систем літаків та наземних радіолокаційних станцій (РЛС). Відомі панелі-оболонки (див. книгу И.Г. Гуртовник, В.И. Соколов. Радиопрозрачные изделия из пластиков. - М.: Мир, 2003), які включають одношарові або три- і більше обшивок (так звані сандвічеві). Сукупною ознакою корисної моделі, яка заявляється, та описаного вище аналога є обшивка. Причини, що перешкоджають одержанню технічного результату корисної моделі, яка заявляється, є недостатня якість конструкції панелі, тобто недостатня радіопрозорість. Відома панель-оболонка (див. авт. свід. РСРС № 1306019, МПК В64С 3/26, 1986 р.) і вибрана нами за прототип, яка включає обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості, приєднувальний елемент. Сукупними суттєвими ознаками корисної моделі, яка заявляється, та прототипу є обшивка, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості, приєднувальний елемент. Причини, що перешкоджають одержанню технічного результату корисної моделі, яка заявляється, є недостатня якість конструкції панелі, тобто недостатня радіопрозорість, яка зумовлена тим, що із-за неузгодженості розмірів та довільного розташування ребер з параметрами електромагнітного випромінювання РЛС, яке проходить крізь панель, виникають великі втрати електромагнітної енергії через виникнення дифракційних процесів. При тому, що панель має достатні механічні характеристики, а саме міцність та жорсткість В основу корисної моделі, яка заявляється, поставлено задачу поліпшення конструкції панелі, тобто надання їй радіопрозорості за рахунок узгодженості розмірів її конструкції з параметрами електромагнітного випромінювання. Поставлена задача вирішується тим, що у панелі-оболонці, яка заявляється та містить обшивку, підкріплюючий силовий набір з ребрами та приєднувальний елемент, згідно з корисною моделлю, що вона виконана з діелектричного матеріалу, а розміри ребер силового набору визначені   t - крок ребер; h - висота шару силового набору; δ - товщина діелектричного матеріалу; ε - діелектрична проникність; λ - довжина електромагнітної хвилі. Таким чином, виконання панелі-оболонки з діелектричного матеріалу та визначення розмірів ребер за формулою, яка заявляється, дозволяє поліпшити конструкцію панелі та поліпшити її радіопрозорість, та зменшити втрати електромагнітної енергії на виході панелі. (13) 65416 (11)  UA за формулою: t h     3 / 2  1  4 , де 3 U  (19)  3 Суть корисної моделі пояснюється кресленням, де зображено переріз панелі (повздовжній або поперечний). Панель-оболонка (креслення) містить обшивку 1, подовжні 2 та поперечні 3 ребра жорсткості та приєднувальний елемент 4. Панель-оболонку робили наступним чином. Обшивка 1 готується шляхом пресування 3-х шарів склотканини Т-13 з нанесенням на поверхню кожного з шарів епоксиднофенольного в'яжучого, потім її отверджують при температурі 120 °С. Приєднувальний елемент 4, який з'єднаний з обшивкою 1, сформований з одного шару склотканини з нанесенням того ж самого в'яжучого. Профіль ка Комп’ютерна верстка Л. Купенко 65416 4 налів якого заповнений склоарматурою 5 з склоровінга. Розміри ребер 2, 3 визначали за формулою, яка заявляється. Виготовлену панель випробували. При проходженні через панель електромагнітної енергії у широкому діапазоні міліметрових хвиль втрати складають не більш, чим 0,3 ДБ, а при використанні, наприклад, суцільної панелі, цього можливо досягти тільки за визначеною частотою. Таким чином, нове виконання панелі, яка заявляється, дозволяє поліпшити конструкцію панелі за рахунок поліпшення її радіопрозорості та зменшення втрат сигналу при електромагнітному випромінюванні. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
