Камера для зміцнення виробів потоком повітря, що рухається

Номер патенту: 65491

Опубліковано: 12.12.2011

Автори: Олейнікова Оксана Вікторівна, Алімов Валерій Іванович

Завантажити PDF файл.

Формула / Реферат

Камера для зміцнення виробів потоком повітря, що рухається, яка містить корпус із вентиляторами й конвеєр, яка відрізняється тим, що приводи вентиляторів і конвеєра виконані реверсивними з можливістю створення керованих повітряних потоків.

Текст

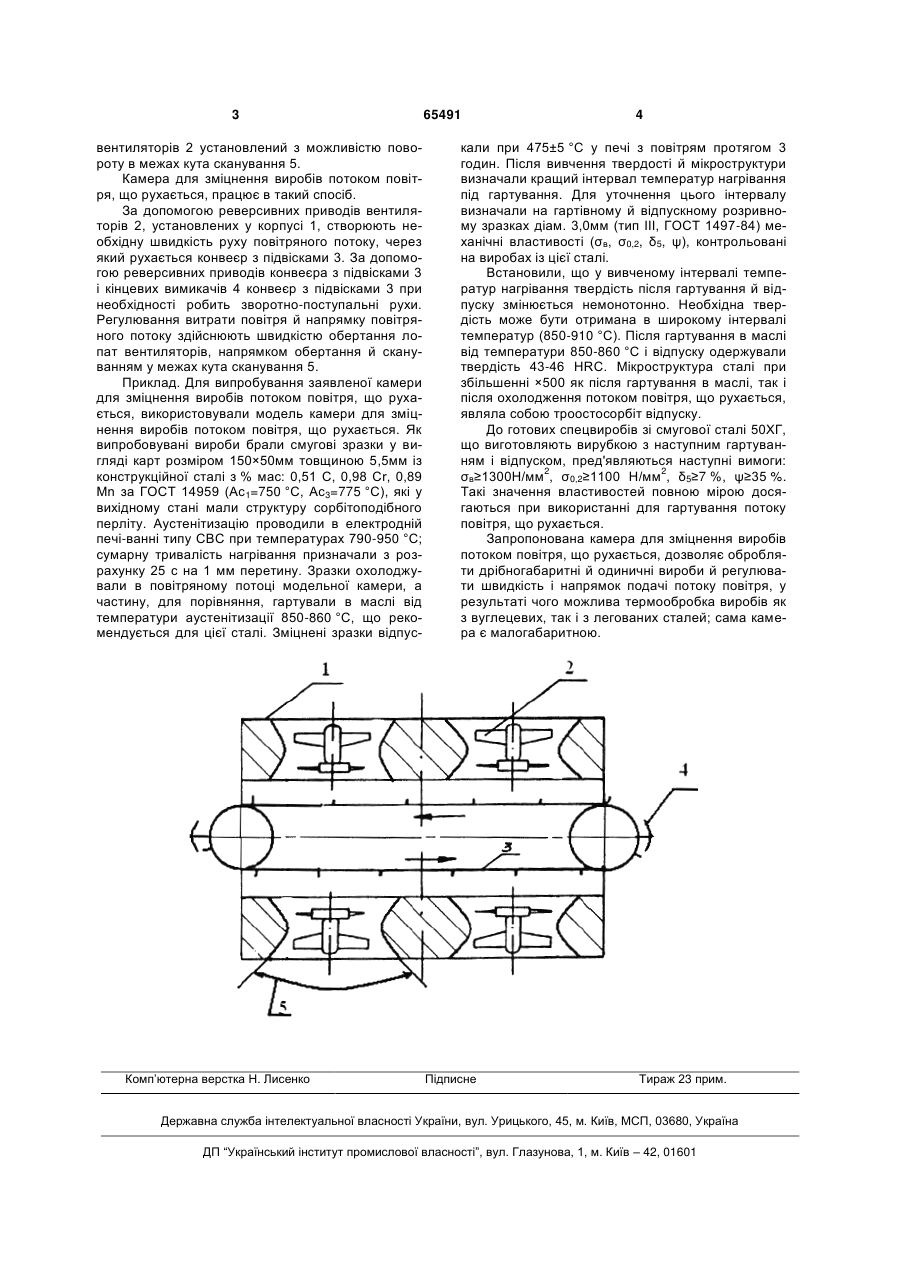

Камера для зміцнення виробів потоком повітря, що рухається, яка містить корпус із вентиляторами й конвеєр, яка відрізняється тим, що приводи вентиляторів і конвеєра виконані реверсивними з можливістю створення керованих повітряних потоків. (19) (21) u201105588 (22) 04.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) АЛІМОВ ВАЛЕРІЙ ІВАНОВИЧ, ОЛЕЙНІКОВА ОКСАНА ВІКТОРІВНА (73) АЛІМОВ ВАЛЕРІЙ ІВАНОВИЧ, ОЛЕЙНІКОВА ОКСАНА ВІКТОРІВНА 3 вентиляторів 2 установлений з можливістю повороту в межах кута сканування 5. Камера для зміцнення виробів потоком повітря, що рухається, працює в такий спосіб. За допомогою реверсивних приводів вентиляторів 2, установлених у корпусі 1, створюють необхідну швидкість руху повітряного потоку, через який рухається конвеєр з підвісками 3. За допомогою реверсивних приводів конвеєра з підвісками 3 і кінцевих вимикачів 4 конвеєр з підвісками 3 при необхідності робить зворотно-поступальні рухи. Регулювання витрати повітря й напрямку повітряного потоку здійснюють швидкістю обертання лопат вентиляторів, напрямком обертання й скануванням у межах кута сканування 5. Приклад. Для випробування заявленої камери для зміцнення виробів потоком повітря, що рухається, використовували модель камери для зміцнення виробів потоком повітря, що рухається. Як випробовувані вироби брали смугові зразки у вигляді карт розміром 150×50мм товщиною 5,5мм із конструкційної сталі з % мас: 0,51 С, 0,98 Сr, 0,89 Мn за ГОСТ 14959 (Ас1=750 °C, Ас3=775 °C), які у вихідному стані мали структуру сорбітоподібного перліту. Аустенітизацію проводили в електродній печі-ванні типу СВС при температурах 790-950 °C; сумарну тривалість нагрівання призначали з розрахунку 25 с на 1 мм перетину. Зразки охолоджували в повітряному потоці модельної камери, а частину, для порівняння, гартували в маслі від температури аустенітизації 850-860 °C, що рекомендується для цієї сталі. Зміцнені зразки відпус Комп’ютерна верстка Н. Лисенко 65491 4 кали при 475±5 °C у печі з повітрям протягом 3 годин. Після вивчення твердості й мікроструктури визначали кращий інтервал температур нагрівання під гартування. Для уточнення цього інтервалу визначали на гартівному й відпускному розривному зразках діам. 3,0мм (тип III, ГОСТ 1497-84) механічні властивості (σв, σ0,2, δ5, ψ), контрольовані на виробах із цієї сталі. Встановили, що у вивченому інтервалі температур нагрівання твердість після гартування й відпуску змінюється немонотонно. Необхідна твердість може бути отримана в широкому інтервалі температур (850-910 °C). Після гартування в маслі від температури 850-860 °C і відпуску одержували твердість 43-46 HRC. Мікроструктура сталі при збільшенні ×500 як після гартування в маслі, так і після охолодження потоком повітря, що рухається, являла собою троостосорбіт відпуску. До готових спецвиробів зі смугової сталі 50ХГ, що виготовляють вирубкою з наступним гартуванням і відпуском, пред'являються наступні вимоги: 2 2 σв≥1300Н/мм , σ0,2≥1100 Н/мм , δ5≥7 %, ψ≥35 %. Такі значення властивостей повною мірою досягаються при використанні для гартування потоку повітря, що рухається. Запропонована камера для зміцнення виробів потоком повітря, що рухається, дозволяє обробляти дрібногабаритні й одиничні вироби й регулювати швидкість і напрямок подачі потоку повітря, у результаті чого можлива термообробка виробів як з вуглецевих, так і з легованих сталей; сама камера є малогабаритною. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Chamber for strengthening of articles by flow of moving air

Автори англійською

Alimov Valerii Ivanovych, Oleinikova Oksana Viktorivna

Назва патенту російською

Камера для упрочнения изделий потоком движущегося воздуха

Автори російською

Алимов Валерий Иванович, Олейникова Оксана Викторовна

МПК / Мітки

МПК: C21D 1/62

Мітки: зміцнення, виробів, повітря, потоком, камера, рухається
