Замкове з’єднання бурильних труб із зміцненою зовнішньою поверхнею

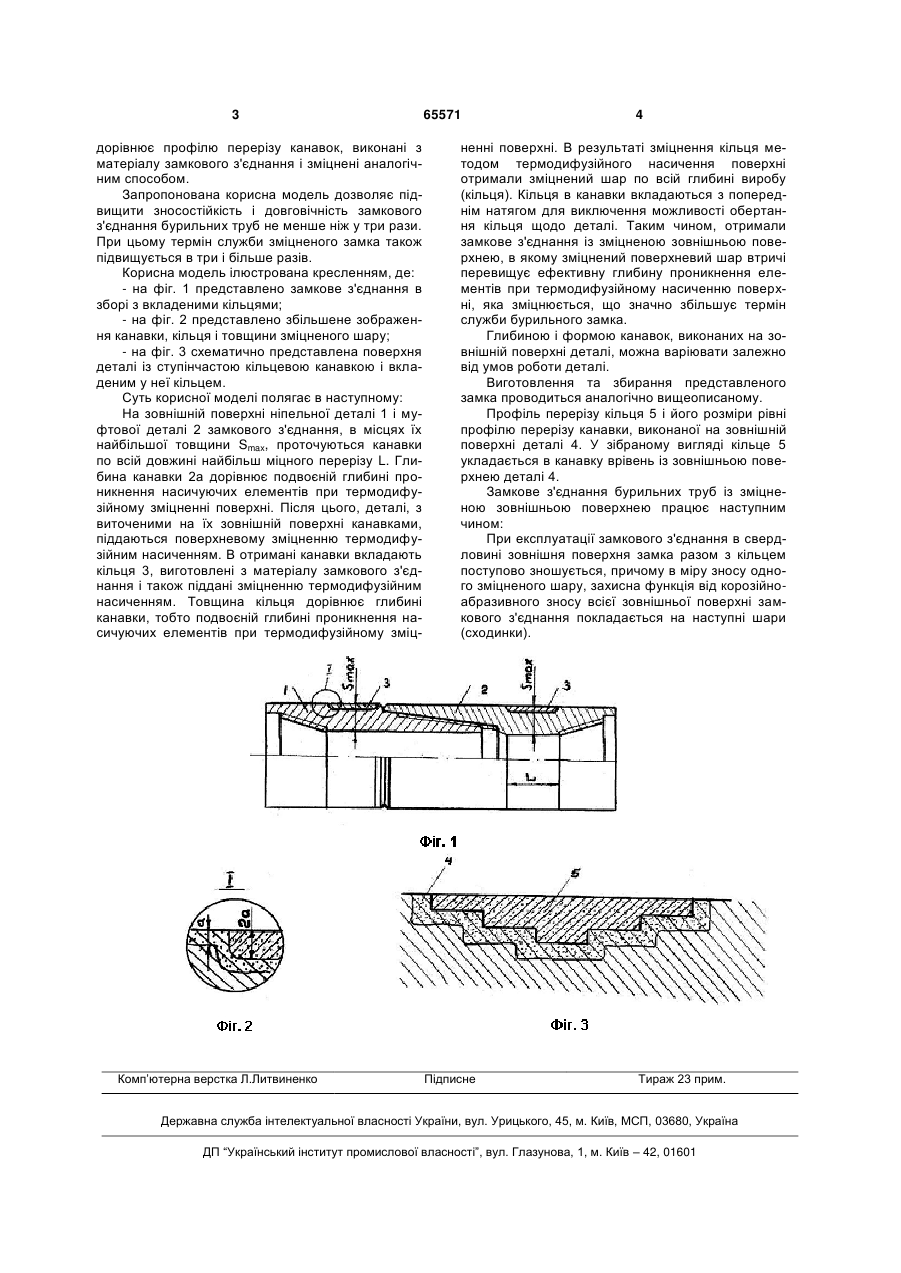

1. Замкове з'єднання бурильних труб із зміцненою зовнішньою поверхнею, яке складається з ніпельної і високоміцної муфтової деталей, згвинчених між собою конічною різьбою, і запобіжного кільця, яке відрізняється тим, що на зовнішній поверхні ніпельної та муфтової деталей в місцях 3 дорівнює профілю перерізу канавок, виконані з матеріалу замкового з'єднання і зміцнені аналогічним способом. Запропонована корисна модель дозволяє підвищити зносостійкість і довговічність замкового з'єднання бурильних труб не менше ніж у три рази. При цьому термін служби зміцненого замка також підвищується в три і більше разів. Корисна модель ілюстрована кресленням, де: - на фіг. 1 представлено замкове з'єднання в зборі з вкладеними кільцями; - на фіг. 2 представлено збільшене зображення канавки, кільця і товщини зміцненого шару; - на фіг. 3 схематично представлена поверхня деталі із ступінчастою кільцевою канавкою і вкладеним у неї кільцем. Суть корисної моделі полягає в наступному: На зовнішній поверхні ніпельної деталі 1 і муфтової деталі 2 замкового з'єднання, в місцях їх найбільшої товщини Smax, проточуються канавки по всій довжині найбільш міцного перерізу L. Глибина канавки 2а дорівнює подвоєній глибині проникнення насичуючих елементів при термодифузійному зміцненні поверхні. Після цього, деталі, з виточеними на їх зовнішній поверхні канавками, піддаються поверхневому зміцненню термодифузійним насиченням. В отримані канавки вкладають кільця 3, виготовлені з матеріалу замкового з'єднання і також піддані зміцненню термодифузійним насиченням. Товщина кільця дорівнює глибині канавки, тобто подвоєній глибині проникнення насичуючих елементів при термодифузійному зміц Комп’ютерна верстка Л.Литвиненко 65571 4 ненні поверхні. В результаті зміцнення кільця методом термодифузійного насичення поверхні отримали зміцнений шар по всій глибині виробу (кільця). Кільця в канавки вкладаються з попереднім натягом для виключення можливості обертання кільця щодо деталі. Таким чином, отримали замкове з'єднання із зміцненою зовнішньою поверхнею, в якому зміцнений поверхневий шар втричі перевищує ефективну глибину проникнення елементів при термодифузійному насиченню поверхні, яка зміцнюється, що значно збільшує термін служби бурильного замка. Глибиною і формою канавок, виконаних на зовнішній поверхні деталі, можна варіювати залежно від умов роботи деталі. Виготовлення та збирання представленого замка проводиться аналогічно вищеописаному. Профіль перерізу кільця 5 і його розміри рівні профілю перерізу канавки, виконаної на зовнішній поверхні деталі 4. У зібраному вигляді кільце 5 укладається в канавку врівень із зовнішньою поверхнею деталі 4. Замкове з'єднання бурильних труб із зміцненою зовнішньою поверхнею працює наступним чином: При експлуатації замкового з'єднання в свердловині зовнішня поверхня замка разом з кільцем поступово зношується, причому в міру зносу одного зміцненого шару, захисна функція від корозійноабразивного зносу всієї зовнішньої поверхні замкового з'єднання покладається на наступні шари (сходинки). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
