Ролик для обкатки замкових різьб бурильних труб
Номер патенту: 65570
Опубліковано: 12.12.2011
Автори: Боднарук Василь Богданович, Копей Богдан Володимирович, Сизоненко Анатолій Вадимович
Формула / Реферат
Ролик для обкатки замкових різьб бурильних труб, що включає бокові конусні поверхні та нижню деформуючу частину, який відрізняється тим, що ролик додатково містить верхню деформуючу частину, а бокові поверхні утворені при зрізанні циліндра двома площинами, розташованими під кутом до перерізу, що проходить по нормалі до осі циліндра, який визначають як
, де
- кут, утворений між бічними конусними поверхнями і боковими поверхнями впадин різьб, а верхня і нижня деформуючі частини ролика виконані з заокругленням під кутом, рівним радіусу заокруглення впадин різьби.
Текст

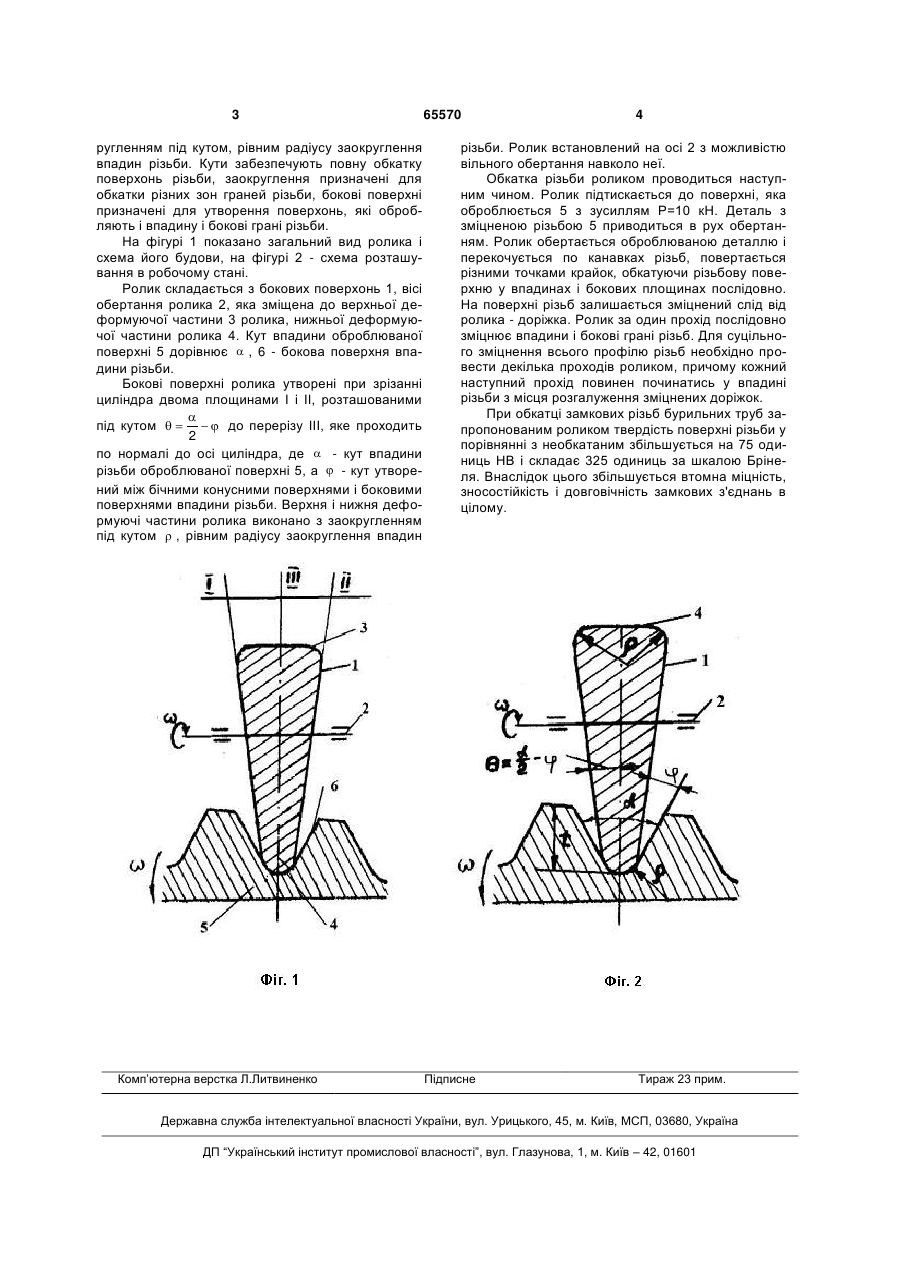

Ролик для обкатки замкових різьб бурильних труб, що включає бокові конусні поверхні та нижню деформуючу частину, який відрізняється тим, що 3 ругленням під кутом, рівним радіусу заокруглення впадин різьби. Кути забезпечують повну обкатку поверхонь різьби, заокруглення призначені для обкатки різних зон граней різьби, бокові поверхні призначені для утворення поверхонь, які обробляють і впадину і бокові грані різьби. На фігурі 1 показано загальний вид ролика і схема його будови, на фігурі 2 - схема розташування в робочому стані. Ролик складається з бокових поверхонь 1, вісі обертання ролика 2, яка зміщена до верхньої деформуючої частини 3 ролика, нижньої деформуючої частини ролика 4. Кут впадини оброблюваної поверхні 5 дорівнює , 6 - бокова поверхня впадини різьби. Бокові поверхні ролика утворені при зрізанні циліндра двома площинами І і II, розташованими під кутом до перерізу III, яке проходить 2 по нормалі до осі циліндра, де - кут впадини різьби оброблюваної поверхні 5, а - кут утворений між бічними конусними поверхнями і боковими поверхнями впадини різьби. Верхня і нижня деформуючі частини ролика виконано з заокругленням під кутом , рівним радіусу заокруглення впадин Комп’ютерна верстка Л.Литвиненко 65570 4 різьби. Ролик встановлений на осі 2 з можливістю вільного обертання навколо неї. Обкатка різьби роликом проводиться наступним чином. Ролик підтискається до поверхні, яка оброблюється 5 з зусиллям Р=10 кН. Деталь з зміцненою різьбою 5 приводиться в рух обертанням. Ролик обертається оброблюваною деталлю і перекочується по канавках різьб, повертається різними точками крайок, обкатуючи різьбову поверхню у впадинах і бокових площинах послідовно. На поверхні різьб залишається зміцнений слід від ролика - доріжка. Ролик за один прохід послідовно зміцнює впадини і бокові грані різьб. Для суцільного зміцнення всього профілю різьб необхідно провести декілька проходів роликом, причому кожний наступний прохід повинен починатись у впадині різьби з місця розгалуження зміцнених доріжок. При обкатці замкових різьб бурильних труб запропонованим роликом твердість поверхні різьби у порівнянні з необкатаним збільшується на 75 одиниць НВ і складає 325 одиниць за шкалою Брінеля. Внаслідок цього збільшується втомна міцність, зносостійкість і довговічність замкових з'єднань в цілому. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller for rolling tool-joint threads of pipe drills
Автори англійськоюKopei Bohdan Volodymyrovych, Syzonenko AnatoliI Vadymovych, Bodnaruk Vasyl Bohdanovych
Назва патенту російськоюРолик для обкатки замковых резьб бурильных труб
Автори російськоюКопей Богдан Владимирович, Сызоненко Анатолий Вадимович, Боднарук Василий Богданович
МПК / Мітки
МПК: B21H 3/00
Мітки: різьб, обкатки, труб, ролик, бурильних, замкових
Код посилання
<a href="https://ua.patents.su/2-65570-rolik-dlya-obkatki-zamkovikh-rizb-burilnikh-trub.html" target="_blank" rel="follow" title="База патентів України">Ролик для обкатки замкових різьб бурильних труб</a>
