Теплообмінник “труба в трубі”

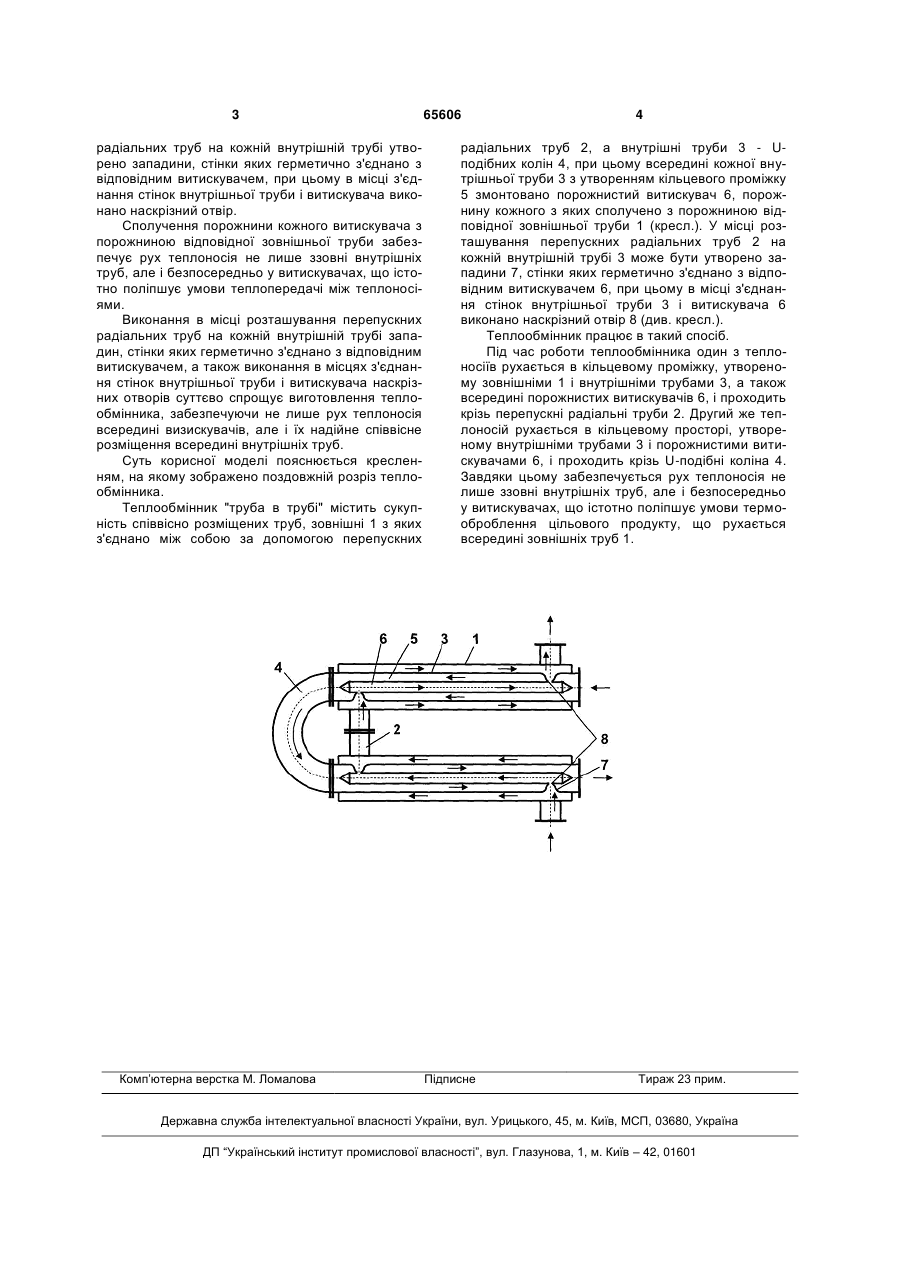

1. Теплообмінник "труба в трубі", що містить сукупність співвісно розміщених труб, зовнішні з яких з'єднано між собою за допомогою перепуск 3 радіальних труб на кожній внутрішній трубі утворено западини, стінки яких герметично з'єднано з відповідним витискувачем, при цьому в місці з'єднання стінок внутрішньої труби і витискувача виконано наскрізний отвір. Сполучення порожнини кожного витискувача з порожниною відповідної зовнішньої труби забезпечує рух теплоносія не лише ззовні внутрішніх труб, але і безпосередньо у витискувачах, що істотно поліпшує умови теплопередачі між теплоносіями. Виконання в місці розташування перепускних радіальних труб на кожній внутрішній трубі западин, стінки яких герметично з'єднано з відповідним витискувачем, а також виконання в місцях з'єднання стінок внутрішньої труби і витискувача наскрізних отворів суттєво спрощує виготовлення теплообмінника, забезпечуючи не лише рух теплоносія всередині визискувачів, але і їх надійне співвісне розміщення всередині внутрішніх труб. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз теплообмінника. Теплообмінник "труба в трубі" містить сукупність співвісно розміщених труб, зовнішні 1 з яких з'єднано між собою за допомогою перепускних Комп’ютерна верстка М. Ломалова 65606 4 радіальних труб 2, а внутрішні труби 3 - Uподібних колін 4, при цьому всередині кожної внутрішньої труби 3 з утворенням кільцевого проміжку 5 змонтовано порожнистий витискувач 6, порожнину кожного з яких сполучено з порожниною відповідної зовнішньої труби 1 (кресл.). У місці розташування перепускних радіальних труб 2 на кожній внутрішній трубі 3 може бути утворено западини 7, стінки яких герметично з'єднано з відповідним витискувачем 6, при цьому в місці з'єднання стінок внутрішньої труби 3 і витискувача 6 виконано наскрізний отвір 8 (див. кресл.). Теплообмінник працює в такий спосіб. Під час роботи теплообмінника один з теплоносіїв рухається в кільцевому проміжку, утвореному зовнішніми 1 і внутрішніми трубами 3, а також всередині порожнистих витискувачів 6, і проходить крізь перепускні радіальні труби 2. Другий же теплоносій рухається в кільцевому просторі, утвореному внутрішніми трубами 3 і порожнистими витискувачами 6, і проходить крізь U-подібні коліна 4. Завдяки цьому забезпечується рух теплоносія не лише ззовні внутрішніх труб, але і безпосередньо у витискувачах, що істотно поліпшує умови термооброблення цільового продукту, що рухається всередині зовнішніх труб 1. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
