Стенд для дослідження ножів гичкозрізувальних апаратів
Номер патенту: 65605
Опубліковано: 12.12.2011
Автори: Кобець Анатолій Степанович, Сокол Сергій Петрович, Пугач Андрій Миколайович, Кобець Олександр Миколайович
Формула / Реферат
Стенд для дослідження ножів гичкозрізувальних апаратів, що містить станину, на якій встановлено рухомий стіл, з'єднаний динамометром з платформою, що встановлена на опорних роликах із закріпленим коренеплодом, а також нерухомий ніж, який відрізняється тим, що на основній платформі закріплюється шарнірно додаткова платформа та коренеплід закріплюється з можливістю зміни кута відносно вертикалі.
Текст

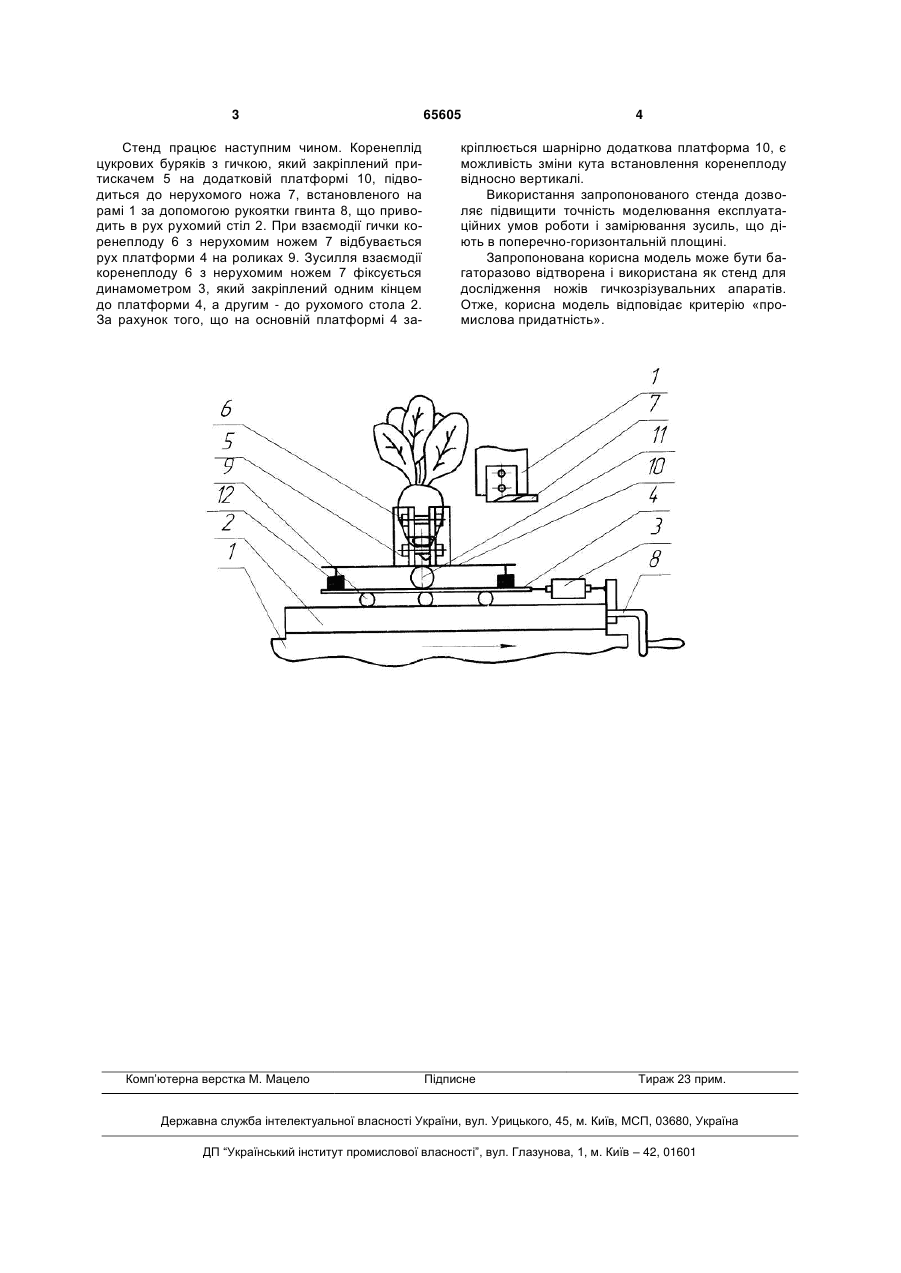

Стенд для дослідження ножів гичкозрізувальних апаратів, що містить станину, на якій встановлено рухомий стіл, з'єднаний динамометром з платформою, що встановлена на опорних роликах із закріпленим коренеплодом, а також нерухомий ніж, який відрізняється тим, що на основній платформі закріплюється шарнірно додаткова платформа та коренеплід закріплюється з можливістю зміни кута відносно вертикалі. (19) (21) u201106222 (22) 18.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, СОКОЛ СЕРГІЙ ПЕТРОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 Стенд працює наступним чином. Коренеплід цукрових буряків з гичкою, який закріплений притискачем 5 на додатковій платформі 10, підводиться до нерухомого ножа 7, встановленого на рамі 1 за допомогою рукоятки гвинта 8, що приводить в рух рухомий стіл 2. При взаємодії гички коренеплоду 6 з нерухомим ножем 7 відбувається рух платформи 4 на роликах 9. Зусилля взаємодії коренеплоду 6 з нерухомим ножем 7 фіксується динамометром 3, який закріплений одним кінцем до платформи 4, а другим - до рухомого стола 2. За рахунок того, що на основній платформі 4 за Комп’ютерна верстка М. Мацело 65605 4 кріплюється шарнірно додаткова платформа 10, є можливість зміни кута встановлення коренеплоду відносно вертикалі. Використання запропонованого стенда дозволяє підвищити точність моделювання експлуатаційних умов роботи і замірювання зусиль, що діють в поперечно-горизонтальній площині. Запропонована корисна модель може бути багаторазово відтворена і використана як стенд для дослідження ножів гичкозрізувальних апаратів. Отже, корисна модель відповідає критерію «промислова придатність». Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for study of knives of tops-cutting apparatuses
Автори англійськоюKobets Anatolii Stepanovych, Kobets Oleksandr Mykolaiovych, Sokol Serhii Petrovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюСтенд для исследования ножей ботвосрезающих аппаратов
Автори російськоюКобец Анатолий Степанович, Кобец Александр Николаевич, Сокол Сергей Петрович, Пугач Андрей Николаевич
МПК / Мітки
МПК: G01M 99/00
Мітки: гичкозрізувальних, ножів, дослідження, стенд, апаратів
