Замок застібки-блискавки

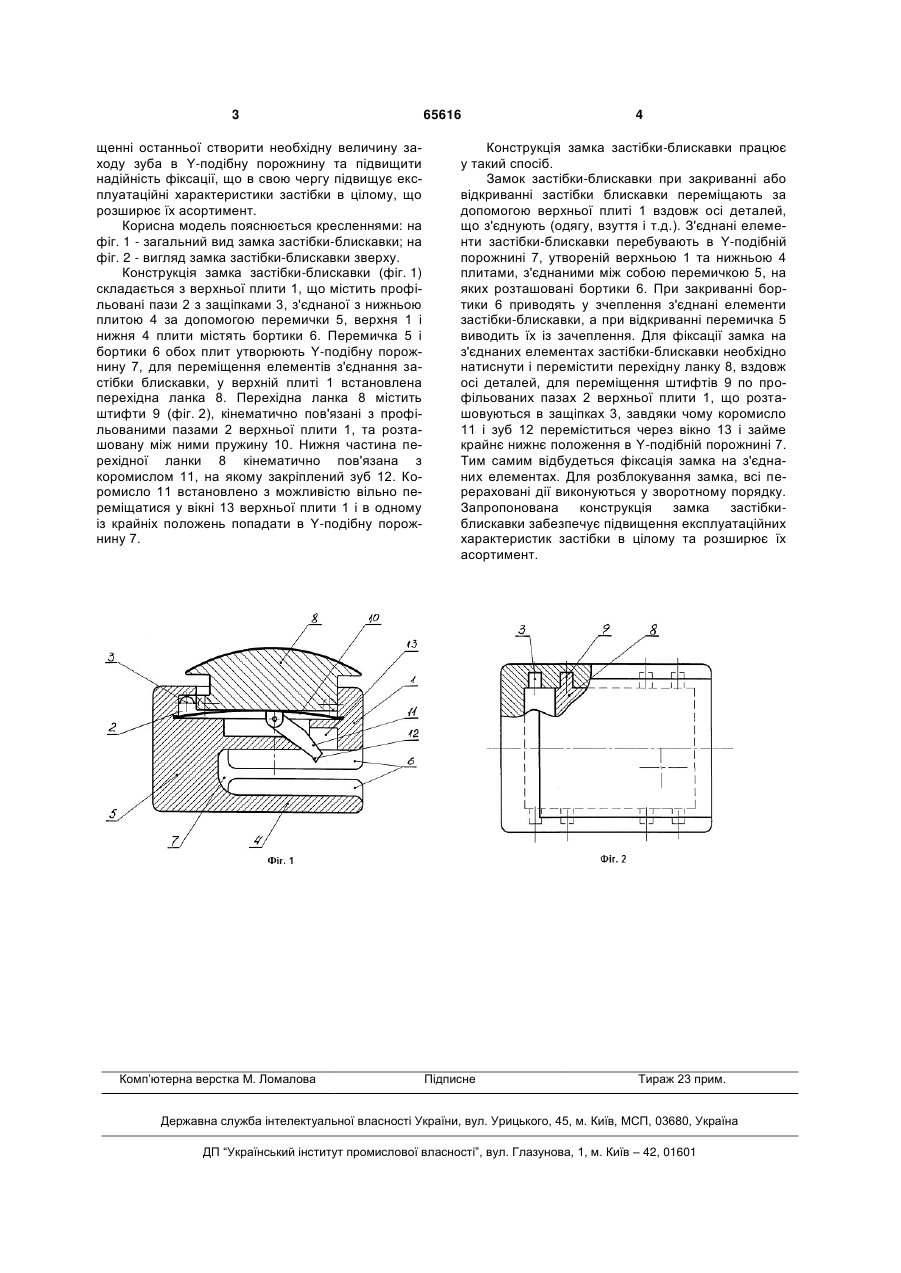

Замок застібки-блискавки, що містить верхню, оснащену профільованими пазами з защіпками, і 3 щенні останньої створити необхідну величину заходу зуба в Y-подібну порожнину та підвищити надійність фіксації, що в свою чергу підвищує експлуатаційні характеристики застібки в цілому, що розширює їх асортимент. Корисна модель пояснюється кресленнями: на фіг. 1 - загальний вид замка застібки-блискавки; на фіг. 2 - вигляд замка застібки-блискавки зверху. Конструкція замка застібки-блискавки (фіг. 1) складається з верхньої плити 1, що містить профільовані пази 2 з защіпками 3, з'єднаної з нижньою плитою 4 за допомогою перемички 5, верхня 1 і нижня 4 плити містять бортики 6. Перемичка 5 і бортики 6 обох плит утворюють Y-подібну порожнину 7, для переміщення елементів з'єднання застібки блискавки, у верхній плиті 1 встановлена перехідна ланка 8. Перехідна ланка 8 містить штифти 9 (фіг. 2), кінематично пов'язані з профільованими пазами 2 верхньої плити 1, та розташовану між ними пружину 10. Нижня частина перехідної ланки 8 кінематично пов'язана з коромислом 11, на якому закріплений зуб 12. Коромисло 11 встановлено з можливістю вільно переміщатися у вікні 13 верхньої плити 1 і в одному із крайніх положень попадати в Y-подібну порожнину 7. Комп’ютерна верстка М. Ломалова 65616 4 Конструкція замка застібки-блискавки працює у такий спосіб. Замок застібки-блискавки при закриванні або відкриванні застібки блискавки переміщають за допомогою верхньої плиті 1 вздовж осі деталей, що з'єднують (одягу, взуття і т.д.). З'єднані елементи застібки-блискавки перебувають в Y-подібній порожнині 7, утвореній верхньою 1 та нижньою 4 плитами, з'єднаними між собою перемичкою 5, на яких розташовані бортики 6. При закриванні бортики 6 приводять у зчеплення з'єднані елементи застібки-блискавки, а при відкриванні перемичка 5 виводить їх із зачеплення. Для фіксації замка на з'єднаних елементах застібки-блискавки необхідно натиснути і перемістити перехідну ланку 8, вздовж осі деталей, для переміщення штифтів 9 по профільованих пазах 2 верхньої плити 1, що розташовуються в защіпках 3, завдяки чому коромисло 11 і зуб 12 переміститься через вікно 13 і займе крайнє нижнє положення в Y-подібній порожнині 7. Тим самим відбудеться фіксація замка на з'єднаних елементах. Для розблокування замка, всі перераховані дії виконуються у зворотному порядку. Запропонована конструкція замка застібкиблискавки забезпечує підвищення експлуатаційних характеристик застібки в цілому та розширює їх асортимент. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
