Замок застібки-блискавки

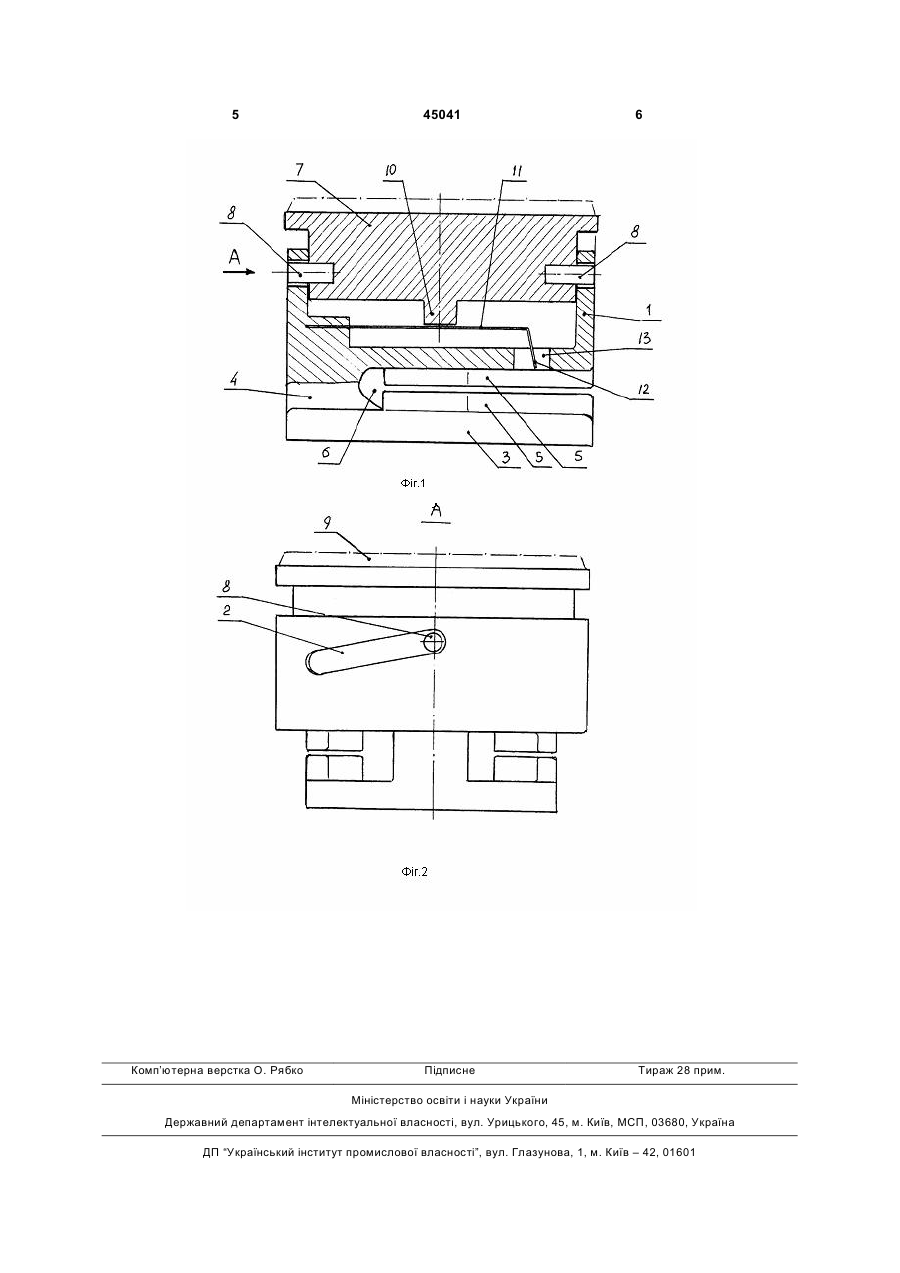

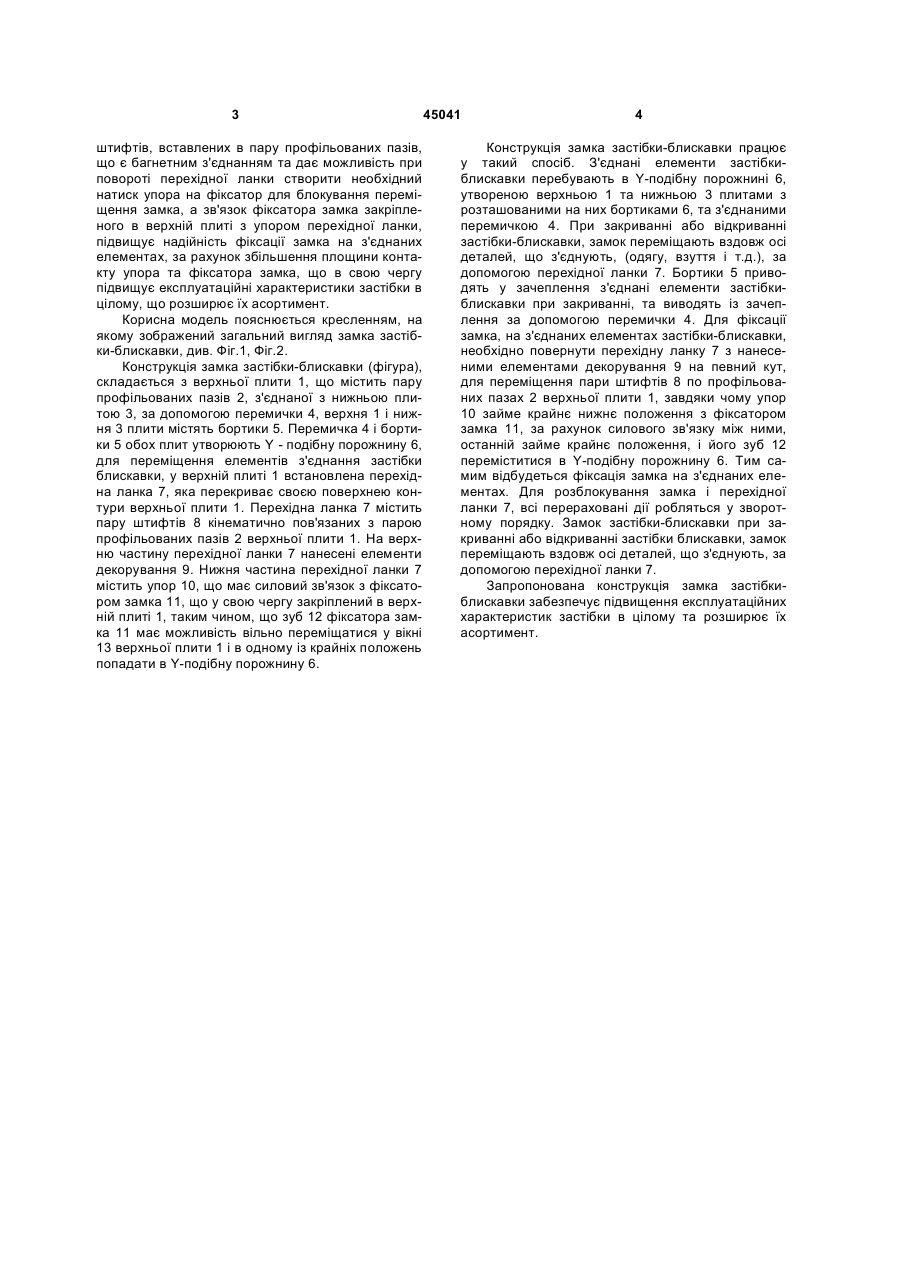

1. Замок застібки-блискавки, що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики 3 штифтів, вставлених в пару профільованих пазів, що є багнетним з'єднанням та дає можливість при повороті перехідної ланки створити необхідний натиск упора на фіксатор для блокування переміщення замка, а зв'язок фіксатора замка закріпленого в верхній плиті з упором перехідної ланки, підвищує надійність фіксації замка на з'єднаних елементах, за рахунок збільшення площини контакту упора та фіксатора замка, що в свою чергу підвищує експлуатаційні характеристики застібки в цілому, що розширює їх асортимент. Корисна модель пояснюється кресленням, на якому зображений загальний вигляд замка застібки-блискавки, див. Фіг.1, Фіг.2. Конструкція замка застібки-блискавки (фігура), складається з верхньої плити 1, що містить пару профільованих пазів 2, з'єднаної з нижньою плитою 3, за допомогою перемички 4, верхня 1 і нижня 3 плити містять бортики 5. Перемичка 4 і бортики 5 обох плит утворюють Y - подібну порожнину 6, для переміщення елементів з'єднання застібки блискавки, у верхній плиті 1 встановлена перехідна ланка 7, яка перекриває своєю поверхнею контури верхньої плити 1. Перехідна ланка 7 містить пару штифтів 8 кінематично пов'язаних з парою профільованих пазів 2 верхньої плити 1. На верхню частину перехідної ланки 7 нанесені елементи декорування 9. Нижня частина перехідної ланки 7 містить упор 10, що має силовий зв'язок з фіксатором замка 11, що у свою чергу закріплений в верхній плиті 1, таким чином, що зуб 12 фіксатора замка 11 має можливість вільно переміщатися у вікні 13 верхньої плити 1 і в одному із крайніх положень попадати в Y-подібну порожнину 6. 45041 4 Конструкція замка застібки-блискавки працює у такий спосіб. З'єднані елементи застібкиблискавки перебувають в Y-подібну порожнині 6, утвореною верхньою 1 та нижньою 3 плитами з розташованими на них бортиками 6, та з'єднаними перемичкою 4. При закриванні або відкриванні застібки-блискавки, замок переміщають вздовж осі деталей, що з'єднують, (одягу, взуття і т.д.), за допомогою перехідної ланки 7. Бортики 5 приводять у зачеплення з'єднані елементи застібкиблискавки при закриванні, та виводять із зачеплення за допомогою перемички 4. Для фіксації замка, на з'єднаних елементах застібки-блискавки, необхідно повернути перехідну ланку 7 з нанесеними елементами декорування 9 на певний кут, для переміщення пари штифтів 8 по профільованих пазах 2 верхньої плити 1, завдяки чому упор 10 займе крайнє нижнє положення з фіксатором замка 11, за рахунок силового зв'язку між ними, останній займе крайнє положення, і його зуб 12 переміститися в Y-подібну порожнину 6. Тим самим відбудеться фіксація замка на з'єднаних елементах. Для розблокування замка і перехідної ланки 7, всі перераховані дії робляться у зворотному порядку. Замок застібки-блискавки при закриванні або відкриванні застібки блискавки, замок переміщають вздовж осі деталей, що з'єднують, за допомогою перехідної ланки 7. Запропонована конструкція замка застібкиблискавки забезпечує підвищення експлуатаційних характеристик застібки в цілому та розширює їх асортимент. 5 Комп’ютерна верстка О. Рябко 45041 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
