Замок застібки-блискавки

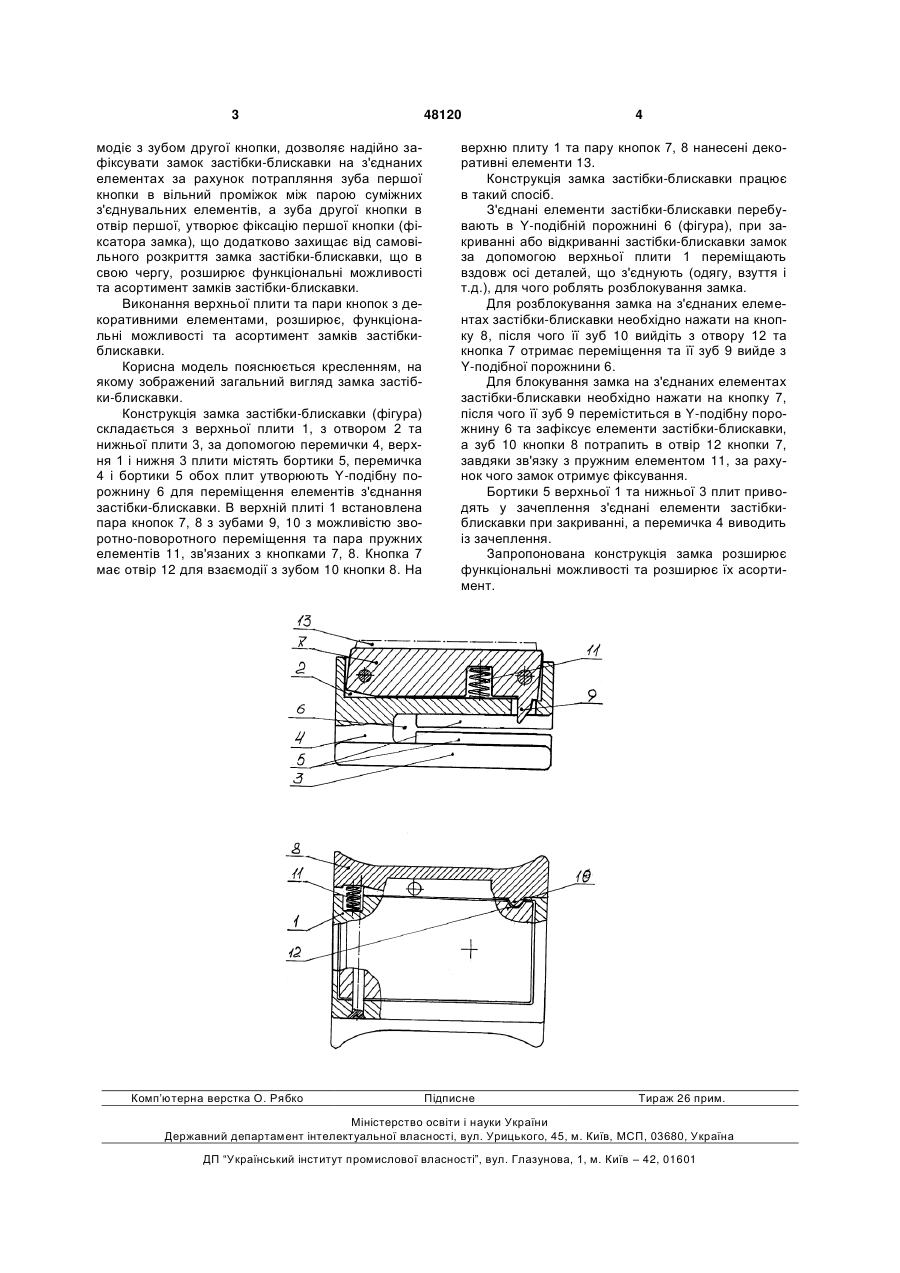

1. Замок застібки-блискавки, що містить верхню з отвором і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики обох плит утворюють Y-подібну поро 3 модіє з зубом другої кнопки, дозволяє надійно зафіксувати замок застібки-блискавки на з'єднаних елементах за рахунок потрапляння зуба першої кнопки в вільний проміжок між парою суміжних з'єднувальних елементів, а зуба другої кнопки в отвір першої, утворює фіксацію першої кнопки (фіксатора замка), що додатково захищає від самовільного розкриття замка застібки-блискавки, що в свою чергу, розширює функціональні можливості та асортимент замків застібки-блискавки. Виконання верхньої плити та пари кнопок з декоративними елементами, розширює, функціональні можливості та асортимент замків застібкиблискавки. Корисна модель пояснюється кресленням, на якому зображений загальний вигляд замка застібки-блискавки. Конструкція замка застібки-блискавки (фігура) складається з верхньої плити 1, з отвором 2 та нижньої плити 3, за допомогою перемички 4, верхня 1 і нижня 3 плити містять бортики 5, перемичка 4 і бортики 5 обох плит утворюють Y-подібну порожнину 6 для переміщення елементів з'єднання застібки-блискавки. В верхній плиті 1 встановлена пара кнопок 7, 8 з зубами 9, 10 з можливістю зворотно-поворотного переміщення та пара пружних елементів 11, зв'язаних з кнопками 7, 8. Кнопка 7 має отвір 12 для взаємодії з зубом 10 кнопки 8. На Комп’ютерна верстка О. Рябко 48120 4 верхню плиту 1 та пару кнопок 7, 8 нанесені декоративні елементи 13. Конструкція замка застібки-блискавки працює в такий спосіб. З'єднані елементи застібки-блискавки перебувають в Y-подібній порожнині 6 (фігура), при закриванні або відкриванні застібки-блискавки замок за допомогою верхньої плити 1 переміщають вздовж осі деталей, що з'єднують (одягу, взуття і т.д.), для чого роблять розблокування замка. Для розблокування замка на з'єднаних елементах застібки-блискавки необхідно нажати на кнопку 8, після чого її зуб 10 вийдіть з отвору 12 та кнопка 7 отримає переміщення та її зуб 9 вийде з Y-подібної порожнини 6. Для блокування замка на з'єднаних елементах застібки-блискавки необхідно нажати на кнопку 7, після чого її зуб 9 переміститься в Y-подібну порожнину 6 та зафіксує елементи застібки-блискавки, а зуб 10 кнопки 8 потрапить в отвір 12 кнопки 7, завдяки зв'язку з пружним елементом 11, за рахунок чого замок отримує фіксування. Бортики 5 верхньої 1 та нижньої 3 плит приводять у зачеплення з'єднані елементи застібкиблискавки при закриванні, а перемичка 4 виводить із зачеплення. Запропонована конструкція замка розширює функціональні можливості та розширює їх асортимент. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
