Планетарна фрикційна передача
Номер патенту: 65640
Опубліковано: 12.12.2011
Автори: Бабич Валентин Миколайович, Пестунов Володимир Михайлович
Формула / Реферат
Планетарна фрикційна передача, що складається з двох співвісно розташованих дисків, між якими розміщений сепаратор із кульками, і пристрою теплового вимикання передачі при перевантаженні, причому ведучий диск установлений із можливістю осьового переміщення для надання за допомогою кульок обертання веденому диску, який відрізняється тим, що пристрій теплового вимикання передачі при перевантаженні виконаний у вигляді кільця, встановленого разом із сепаратором вільно на веденому валу та стисненого торцями веденого диска і сепаратора, причому кільце має властивість ефекту пам'яті і при нагріванні зменшує свій осьовий розмір.
Текст

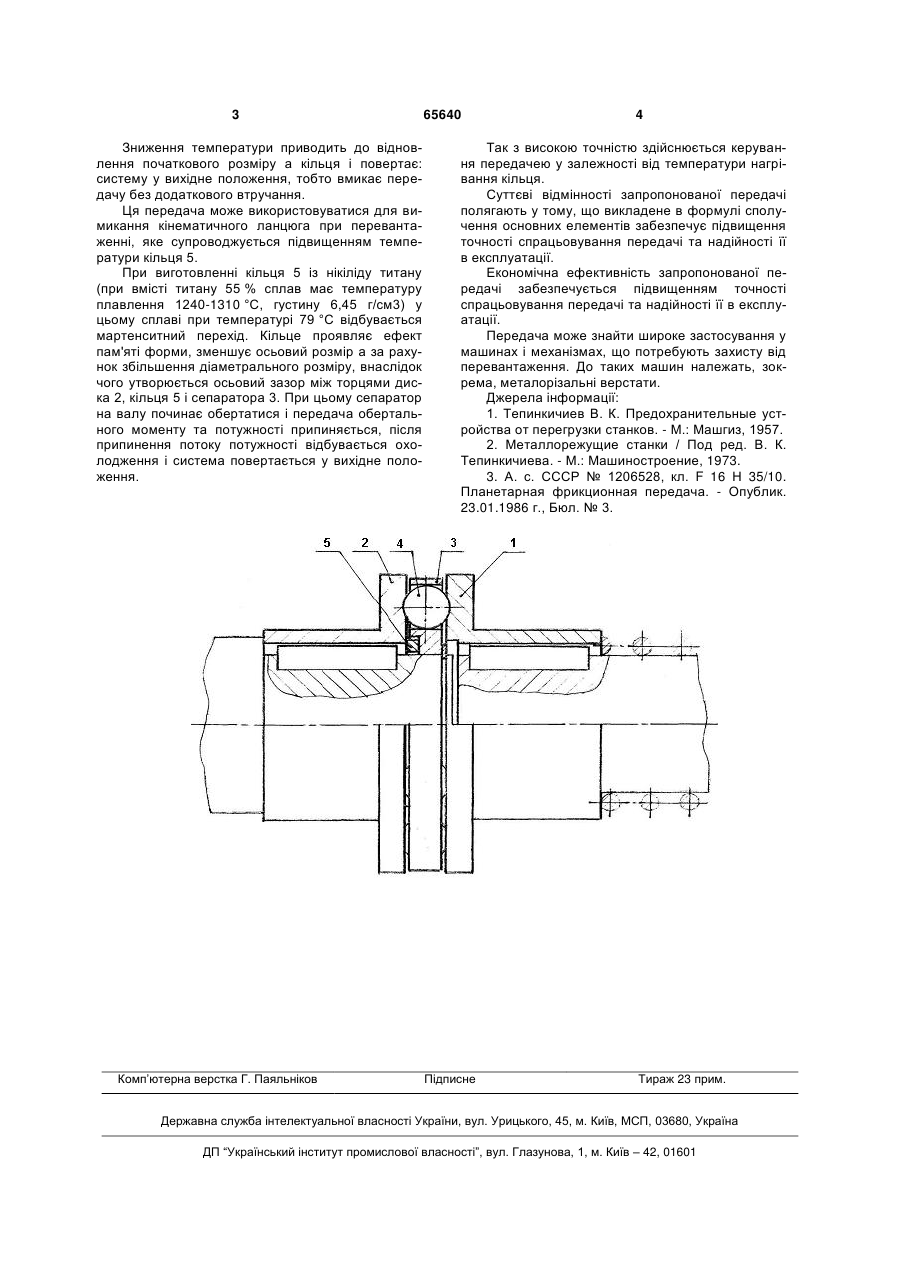

Планетарна фрикційна передача, що складається з двох співвісно розташованих дисків, між якими розміщений сепаратор із кульками, і при 3 Зниження температури приводить до відновлення початкового розміру а кільця і повертає: систему у вихідне положення, тобто вмикає передачу без додаткового втручання. Ця передача може використовуватися для вимикання кінематичного ланцюга при перевантаженні, яке супроводжується підвищенням температури кільця 5. При виготовленні кільця 5 із нікіліду титану (при вмісті титану 55 % сплав має температуру плавлення 1240-1310 °C, густину 6,45 г/см3) у цьому сплаві при температурі 79 °C відбувається мартенситний перехід. Кільце проявляє ефект пам'яті форми, зменшує осьовий розмір а за рахунок збільшення діаметрального розміру, внаслідок чого утворюється осьовий зазор між торцями диска 2, кільця 5 і сепаратора 3. При цьому сепаратор на валу починає обертатися і передача обертального моменту та потужності припиняється, після припинення потоку потужності відбувається охолодження і система повертається у вихідне положення. Комп’ютерна верстка Г. Паяльніков 65640 4 Так з високою точністю здійснюється керування передачею у залежності від температури нагрівання кільця. Суттєві відмінності запропонованої передачі полягають у тому, що викладене в формулі сполучення основних елементів забезпечує підвищення точності спрацьовування передачі та надійності її в експлуатації. Економічна ефективність запропонованої передачі забезпечується підвищенням точності спрацьовування передачі та надійності її в експлуатації. Передача може знайти широке застосування у машинах і механізмах, що потребують захисту від перевантаження. До таких машин належать, зокрема, металорізальні верстати. Джерела інформації: 1. Тепинкичиев В. К. Предохранительные устройства от перегрузки станков. - М.: Машгиз, 1957. 2. Металлорежущие станки / Под ред. В. К. Тепинкичиева. - М.: Машиностроение, 1973. 3. А. с. СССР № 1206528, кл. F 16 Н 35/10. Планетарная фрикционная передача. - Опублик. 23.01.1986 г., Бюл. № 3. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary friction gear
Автори англійськоюPestunov Volodymyr Mykhailovych, Babych Valentyn Mykolaiovych
Назва патенту російськоюПланетарная фрикционная передача
Автори російськоюПестунов Владимир Михайлович, Бабич Валентин Николаевич
МПК / Мітки
МПК: F16H 35/00
Мітки: передача, планетарна, фрикційна
