Очисний комбайн

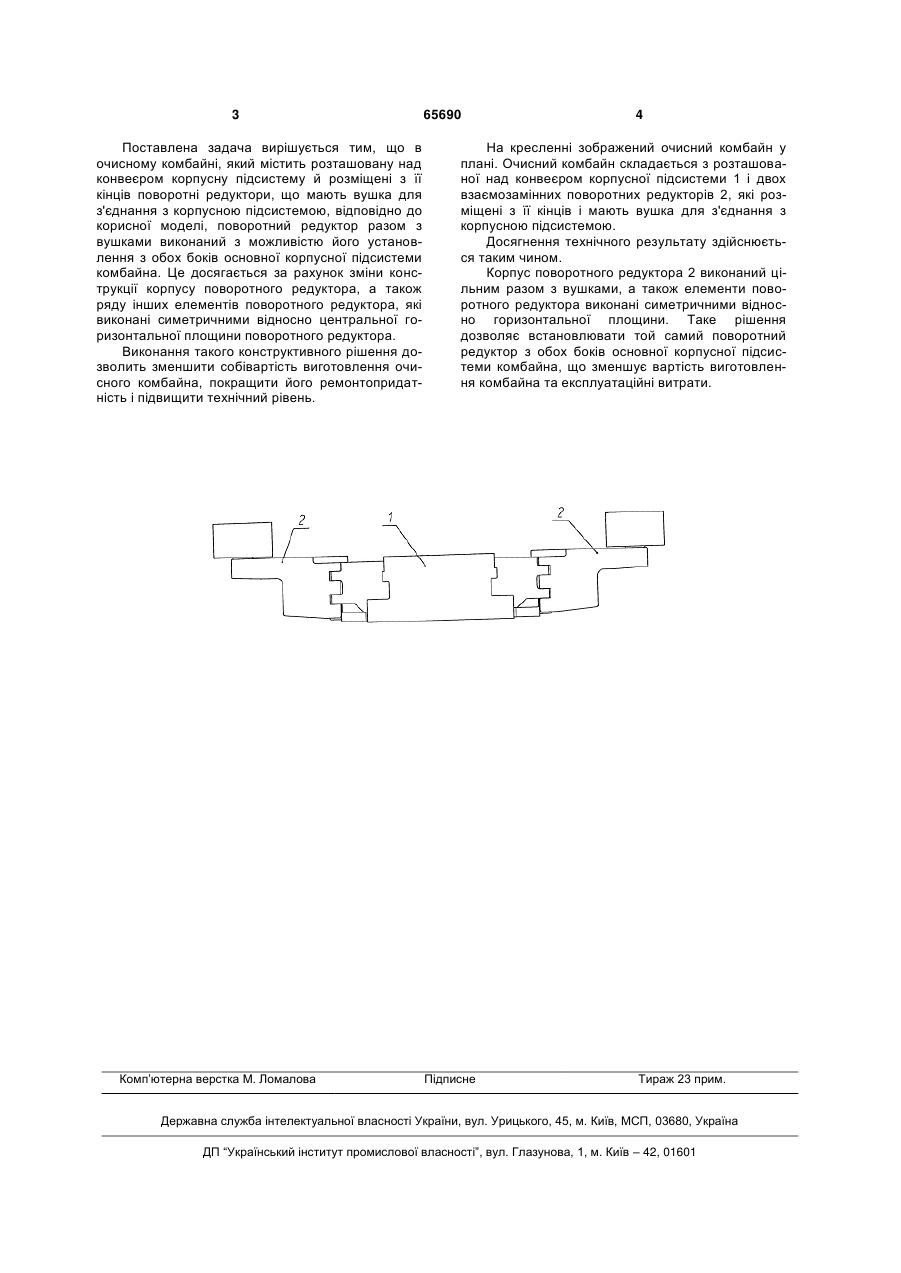

1. Очисний комбайн, який містить розташовану над конвеєром корпусну підсистему й розміщені з її кінців поворотні редуктори, що мають вушка для з'єднання з корпусною підсистемою, який відрізняється тим, що поворотний редуктор разом з вушками виконаний з можливістю його установлення з обох боків основної корпусної підсистеми комбайна. 2. Очисний комбайн за п. 1, який відрізняється тим, що розташування елементів поворотного редуктора виконано симетричним відносно центральної горизонтальної площини поворотного редуктора. (19) (21) u201106745 (22) 30.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, ВИСОЦЬКИЙ ГЕННАДІЙ ВАСИЛЬОВИЧ, КОВАЛЬЧУК ОЛЕКСАНДР МИКОЛАЙОВИЧ, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, КОСАРЄВ ІВАН ВАСИЛЬОВИЧ, КОСАРЄВ ВАСИЛЬ ВАСИЛЬОВИЧ, ЧАЙКОВ ЄВГЕН МИХАЙЛОВИЧ (73) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, КОСАРЄВ ІВАН ВАСИЛЬОВИЧ, КОСАРЄВ ВАСИЛЬ ВАСИЛЬОВИЧ, ЧАЙКОВ ЄВГЕН МИХАЙЛОВИЧ 3 Поставлена задача вирішується тим, що в очисному комбайні, який містить розташовану над конвеєром корпусну підсистему й розміщені з її кінців поворотні редуктори, що мають вушка для з'єднання з корпусною підсистемою, відповідно до корисної моделі, поворотний редуктор разом з вушками виконаний з можливістю його установлення з обох боків основної корпусної підсистеми комбайна. Це досягається за рахунок зміни конструкції корпусу поворотного редуктора, а також ряду інших елементів поворотного редуктора, які виконані симетричними відносно центральної горизонтальної площини поворотного редуктора. Виконання такого конструктивного рішення дозволить зменшити собівартість виготовлення очисного комбайна, покращити його ремонтопридатність і підвищити технічний рівень. Комп’ютерна верстка М. Ломалова 65690 4 На кресленні зображений очисний комбайн у плані. Очисний комбайн складається з розташованої над конвеєром корпусної підсистеми 1 і двох взаємозамінних поворотних редукторів 2, які розміщені з її кінців і мають вушка для з'єднання з корпусною підсистемою. Досягнення технічного результату здійснюється таким чином. Корпус поворотного редуктора 2 виконаний цільним разом з вушками, а також елементи поворотного редуктора виконані симетричними відносно горизонтальної площини. Таке рішення дозволяє встановлювати той самий поворотний редуктор з обох боків основної корпусної підсистеми комбайна, що зменшує вартість виготовлення комбайна та експлуатаційні витрати. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
