Вузол кріплення виконавчого органа до вала

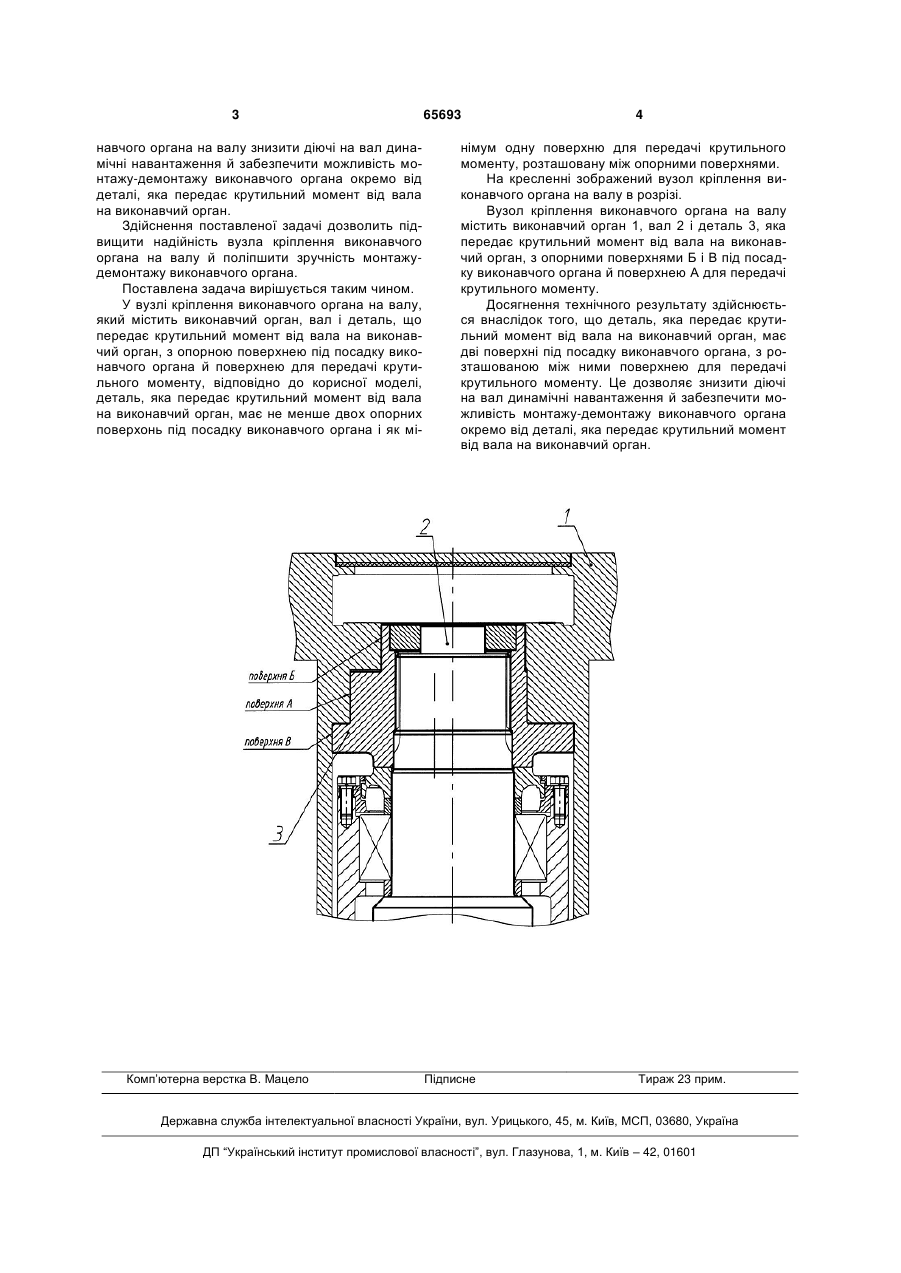

Вузол кріплення виконавчого органа на валу, який містить виконавчий орган, вал і деталь, що передає крутильний момент від вала на виконавчий орган, з опорною поверхнею під посадку виконавчого органа й поверхнею для передачі крутильного моменту, який відрізняється тим, що деталь, яка передає крутильний момент від вала на виконавчий орган, має не менше двох опорних поверхонь під посадку виконавчого органа і як мінімум одну поверхню для передачі крутильного моменту, розміщену між опорними поверхнями під посадку виконавчого органа. (19) (21) u201106751 (22) 30.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, ВИСОЦЬКИЙ ГЕННАДІЙ ВАСИЛЬОВИЧ, КОВАЛЬЧУК ОЛЕКСАНДР МИКОЛАЙОВИЧ, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, КОСАРЕВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, СТЕПАНЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, ЧАЙКОВ ЄВГЕН МИХАЙЛОВИЧ (73) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, КОСАРЕВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, СТЕПАНЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, ЧАЙКОВ ЄВГЕН МИХАЙЛОВИЧ 3 навчого органа на валу знизити діючі на вал динамічні навантаження й забезпечити можливість монтажу-демонтажу виконавчого органа окремо від деталі, яка передає крутильний момент від вала на виконавчий орган. Здійснення поставленої задачі дозволить підвищити надійність вузла кріплення виконавчого органа на валу й поліпшити зручність монтажудемонтажу виконавчого органа. Поставлена задача вирішується таким чином. У вузлі кріплення виконавчого органа на валу, який містить виконавчий орган, вал і деталь, що передає крутильний момент від вала на виконавчий орган, з опорною поверхнею під посадку виконавчого органа й поверхнею для передачі крутильного моменту, відповідно до корисної моделі, деталь, яка передає крутильний момент від вала на виконавчий орган, має не менше двох опорних поверхонь під посадку виконавчого органа і як мі Комп’ютерна верстка В. Мацело 65693 4 німум одну поверхню для передачі крутильного моменту, розташовану між опорними поверхнями. На кресленні зображений вузол кріплення виконавчого органа на валу в розрізі. Вузол кріплення виконавчого органа на валу містить виконавчий орган 1, вал 2 і деталь 3, яка передає крутильний момент від вала на виконавчий орган, з опорними поверхнями Б і В під посадку виконавчого органа й поверхнею А для передачі крутильного моменту. Досягнення технічного результату здійснюється внаслідок того, що деталь, яка передає крутильний момент від вала на виконавчий орган, має дві поверхні під посадку виконавчого органа, з розташованою між ними поверхнею для передачі крутильного моменту. Це дозволяє знизити діючі на вал динамічні навантаження й забезпечити можливість монтажу-демонтажу виконавчого органа окремо від деталі, яка передає крутильний момент від вала на виконавчий орган. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
