F16H 21/04 — напрямні механізми, наприклад для отримання прямолінійного руху

Номер патенту: 105404

Опубліковано: 25.03.2016

Автор: Саблін Віктор Петрович

МПК: F16H 21/04

Мітки: сабліна, протиобертальний, в.п, шарнірно-важільний, механізм, прямолінійно-напрямний, точний

Формула / Реферат:

1. Шарнірно-важільний точний протиобертальний прямолінійно-напрямний механізм, що містить підставу й кінематичний ланцюг, що містить структурні групи ланок, кожна з яких містить щонайменше дві рухливі ланки, що утворюють між собою щонайменше одну обертальну кінематичну пару першого роду і щонайменше одну зовнішню обертальну кінематичну пару першого роду з підставою, причому осі обертання вказаних обертальних кінематичних пар першого роду...

Номер патенту: 102668

Опубліковано: 10.11.2015

Автор: Саблін Віктор Петрович

МПК: F16H 21/04

Мітки: точний, в.п, механізм, прямолінійно-напрямний, шарнірно-важільний, сабліна

Формула / Реферат:

1. Шарнірно-важільний точний прямолінійно-напрямний механізм, що містить підставу й кінематичний ланцюг, який складається з рухомих ланок у вигляді важелів, утворюючих між собою й з підставою обертальні кінематичні пари, який відрізняється тим, що його кінематичний ланцюг містить щонайменше дві структурні групи ланок, кожна з яких містить щонайменше дві рухомі ланки, які утворюють між собою щонайменше одну обертальну кінематичну пару першого...

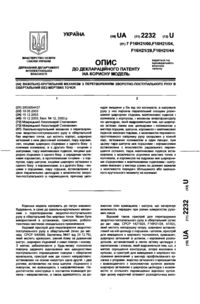

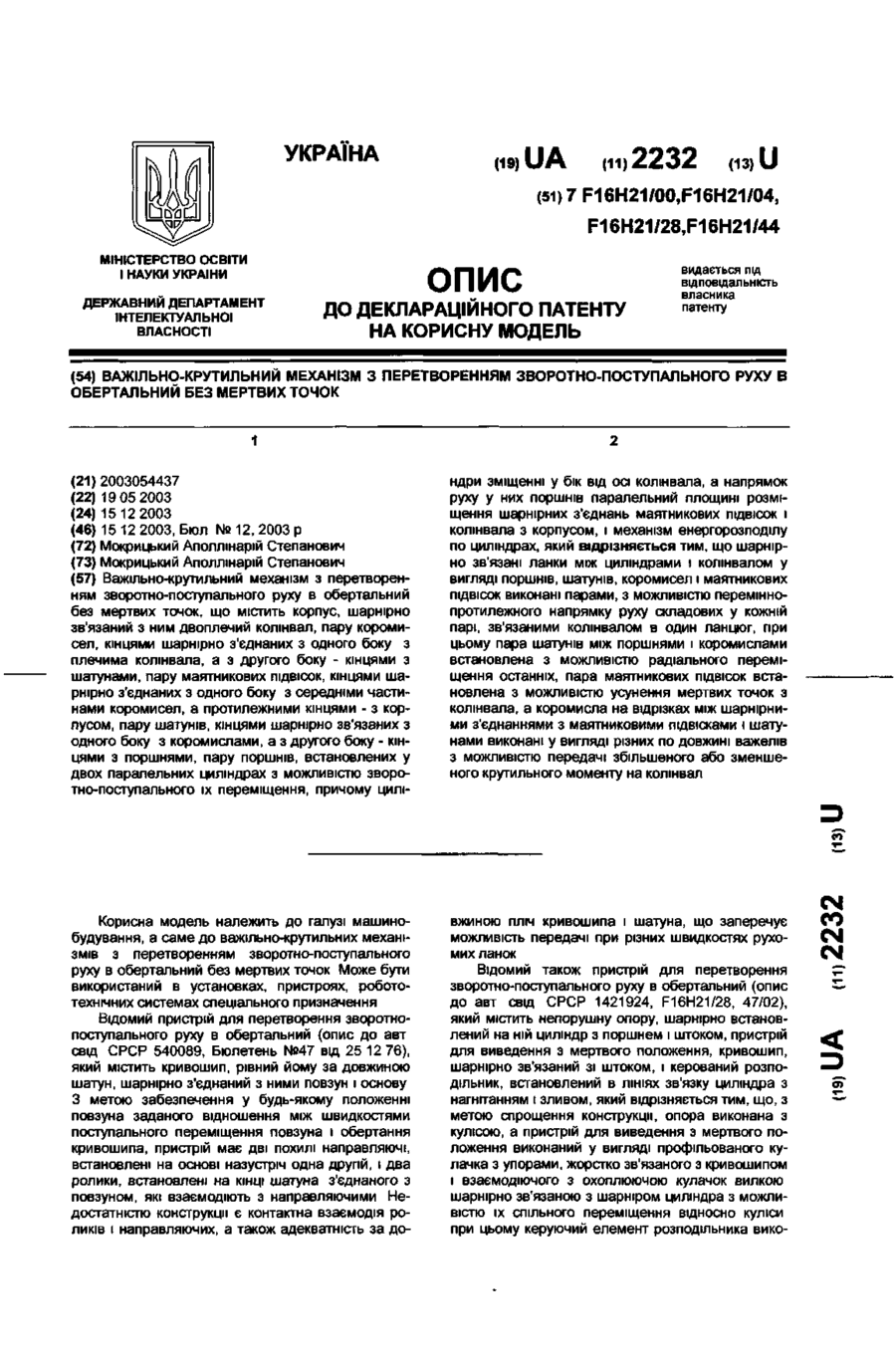

Номер патенту: 2232

Опубліковано: 15.12.2003

Автор: Мокрицький Аполлінарій Степанович

МПК: F16H 21/04, F16H 21/00, F16H 21/28 ...

Мітки: точок, механізм, зворотно-поступального, руху, обертальний, важільно-крутильний, мертвих, перетворенням

Формула / Реферат:

Важільно-крутильний механізм з перетворенням зворотно-поступального руху в обертальний без мертвих точок, що містить корпус, шарнірно зв'язаний з ним двоплечий колінвал, пару коромисел, кінцями шарнірно з'єднаних з одного боку  з плечима колінвала, а з другого боку - кінцями з шатунами, пару маятникових підвісок, кінцями шарнірно з'єднаних з одного боку  з середніми частинами коромисел, а протилежними кінцями - з корпусом, пару шатунів,...

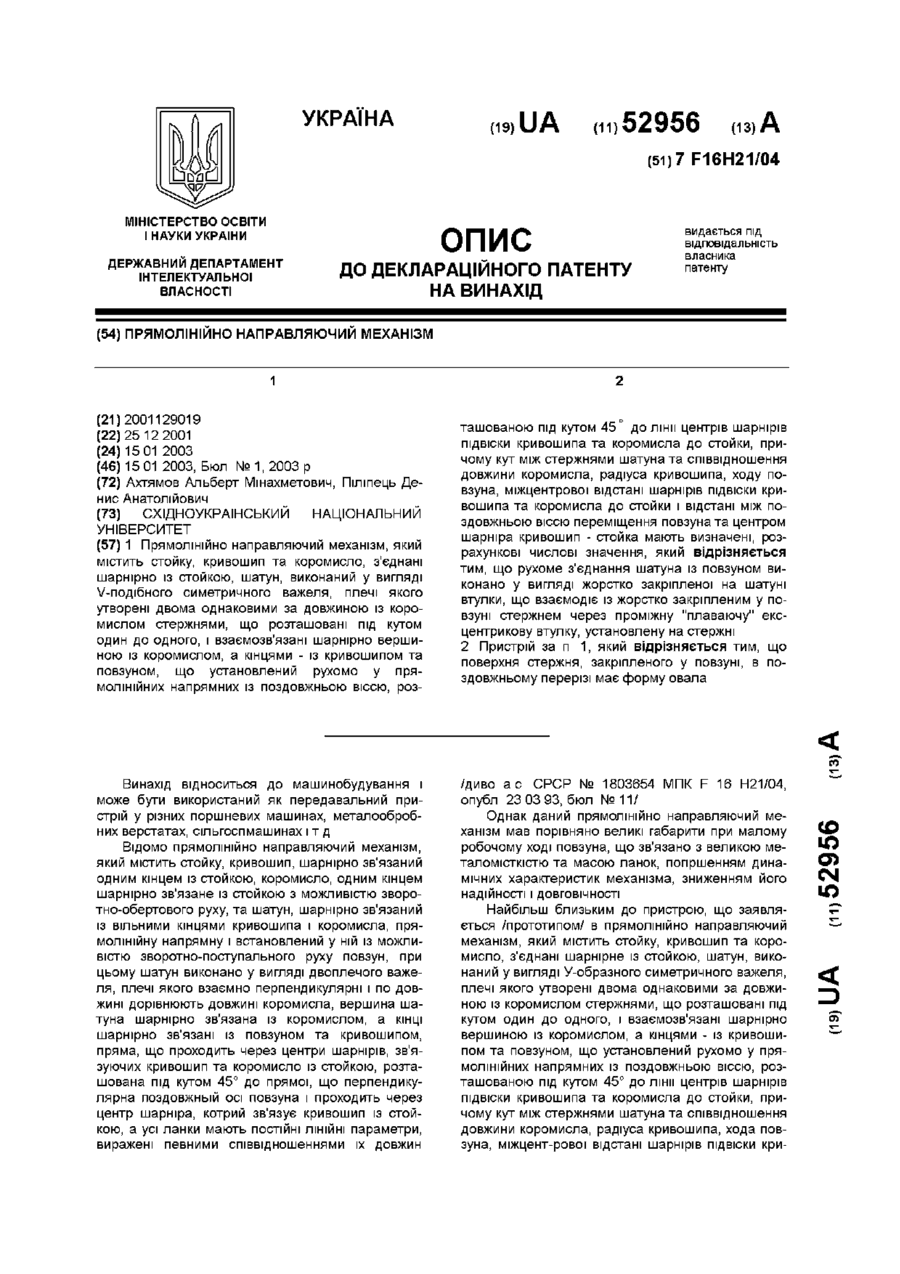

Номер патенту: 52956

Опубліковано: 15.01.2003

Автори: Піліпець Денис Анатолійович, Ахтямов Альберт Мінахметович

МПК: F16H 21/04

Мітки: направляючий, прямолінійно, механізм

Формула / Реферат:

1. Прямолінійно направляючий механізм, який містить стойку, кривошип та коромисло, з'єднані шарнірно із стойкою, шатун, виконаний у вигляді V-подібного симетричного важеля, плечі якого утворені двома однаковими за довжиною із коромислом стержнями, що розташовані під кутом один до одного, і взаємозв'язані шарнірно вершиною із коромислом, а кінцями - із кривошипом та повзуном, що установлений рухомо у прямолінійних напрямних із поздовжньою...

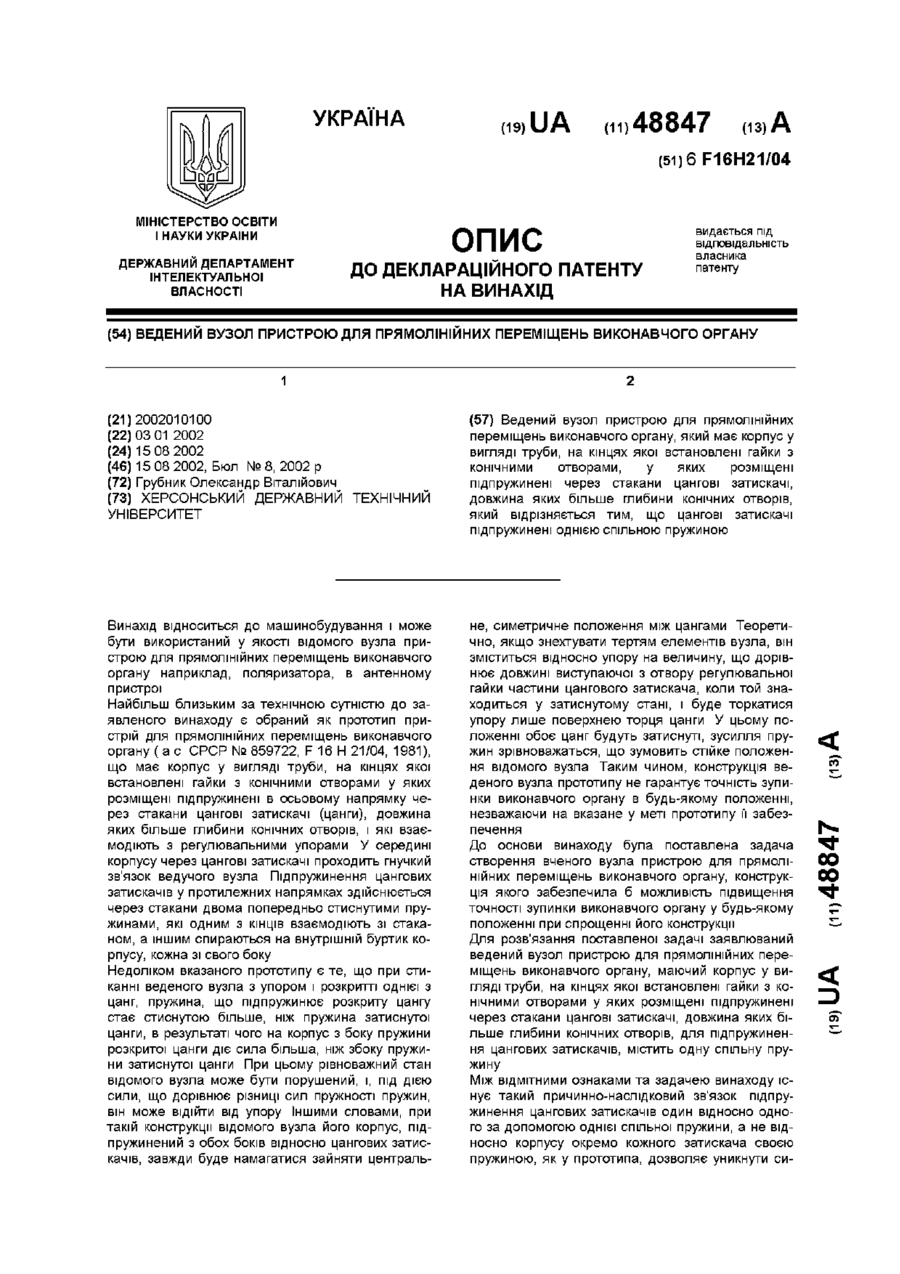

Номер патенту: 48847

Опубліковано: 15.08.2002

Автор: Грубник Олександр Віталійович

МПК: F16H 21/04

Мітки: пристрою, виконавчого, органу, прямолінійних, вузол, переміщень, ведений

Формула / Реферат:

Ведений вузол пристрою для прямолінійних переміщень виконавчого органу, який має корпус у вигляді труби, на кінцях якої встановлені гайки з конічними отворами, у яких розміщені підпружинені через стакани цангові затискачі, довжина яких більше глибини конічних отворів, який відрізняється тим, що цангові затискачі підпружинені однією спільною пружиною.

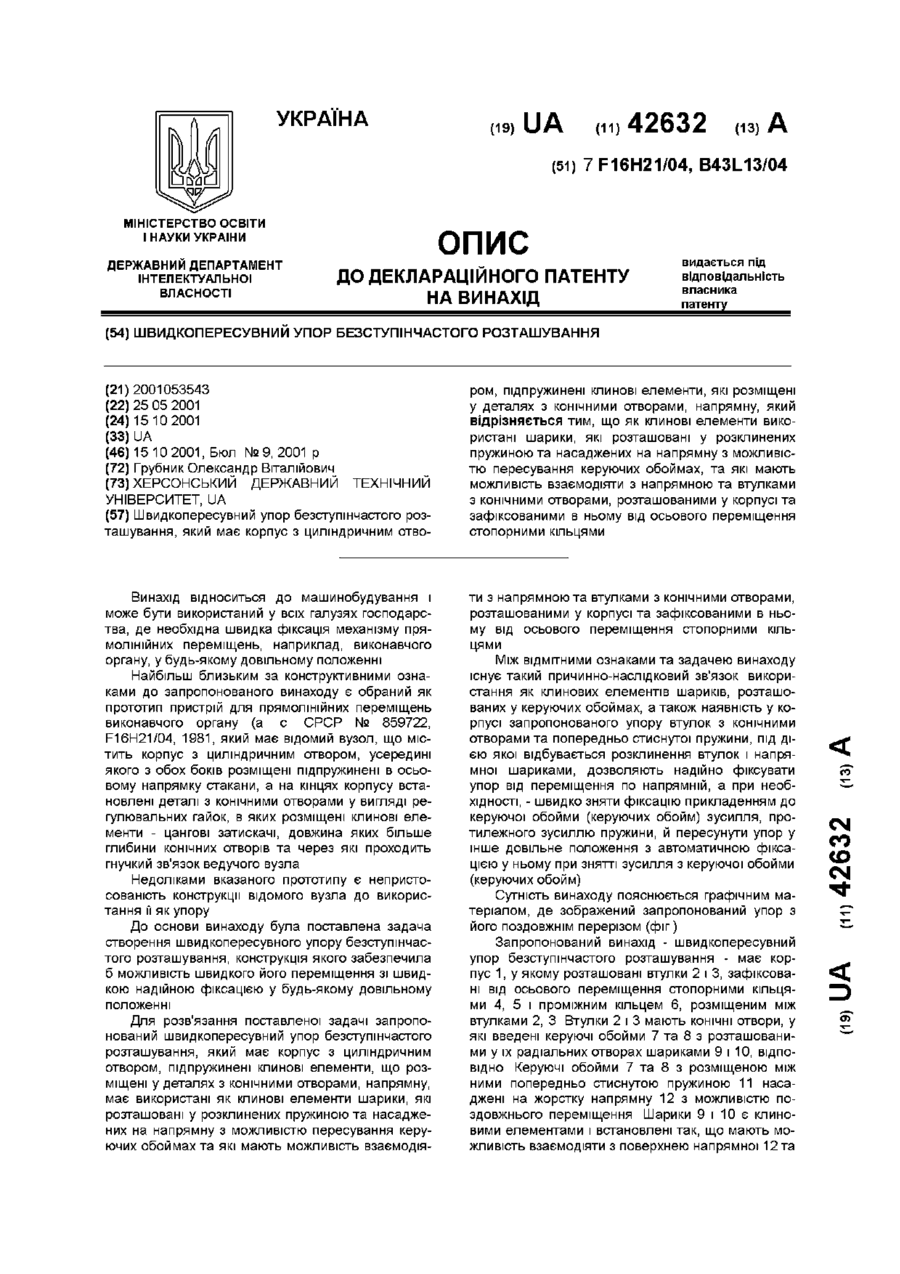

Номер патенту: 42632

Опубліковано: 15.10.2001

Автор: Грубник Олександр Віталійович

МПК: B43L 13/02, F16H 21/04

Мітки: упор, швидкопересувний, безступінчастого, розташування

Формула / Реферат:

Швидкопересувний упор безступінчастого розташування, який має корпус з циліндричним отвором, підпружинені клинові елементи, які розміщені у деталях з конічними отворами, напрямну, який відрізняється тим, що як клинові елементи використані шарики, які розташовані у розклинених пружиною та насаджених на напрямну з можливістю пересування керуючих обоймах, та які мають можливість взаємодіяти з напрямною та втулками з конічними отворами,...

Номер патенту: 25486

Опубліковано: 30.10.1998

Автори: Амбарцумянц Роберт Вачаганович, Савченко Сергей Леонидович, Амбарцумянц Карен Робертович

МПК: F16H 1/28, F16H 21/04

Мітки: спіралі, механізм, архімедової

Формула / Реферат:

Механізм Архімедової спіралі, що має утримуючий корпус, зубчате колесо, прямокутний шток, який відрізняється тим, що у корпусі твердо посаджено конічне колесо, яке входить до зачеплення з другим конічним колесом, поєднане водночас із ведучим валом за допомогою прямокутного штока та утворюючого гвинтове з'єднання у своєму геометричному центрі з гвинтом, який утворює поступову кінематичну пару з ведучим валом.

Номер патенту: 21410

Опубліковано: 02.12.1997

Автори: Мальков Валерій Миколайович, Ахтямов Альберт Мінахметович, Базовой Віктор Якович, Дзеціна Олег Петрович

МПК: F16H 21/04

Мітки: мехаhізм, hапрямhий

Формула / Реферат:

1. Направляющий механизм, содержащий стойку, соединенные с ней шарнирно кривошип и коромысло, шатун, выполненный в виде У-образ-ного симметричного рычага, плечи которого обра­зованы двумя равными по длине коромыслу стержнями, расположенными под углом друг К другу, и взаимосвязаны шарнирно вершиной с ко­ромыслом и концами соответственно с кривоши­пом и ползуном, установленным подвижно в прямолинейных направляющих с продольной осью,...

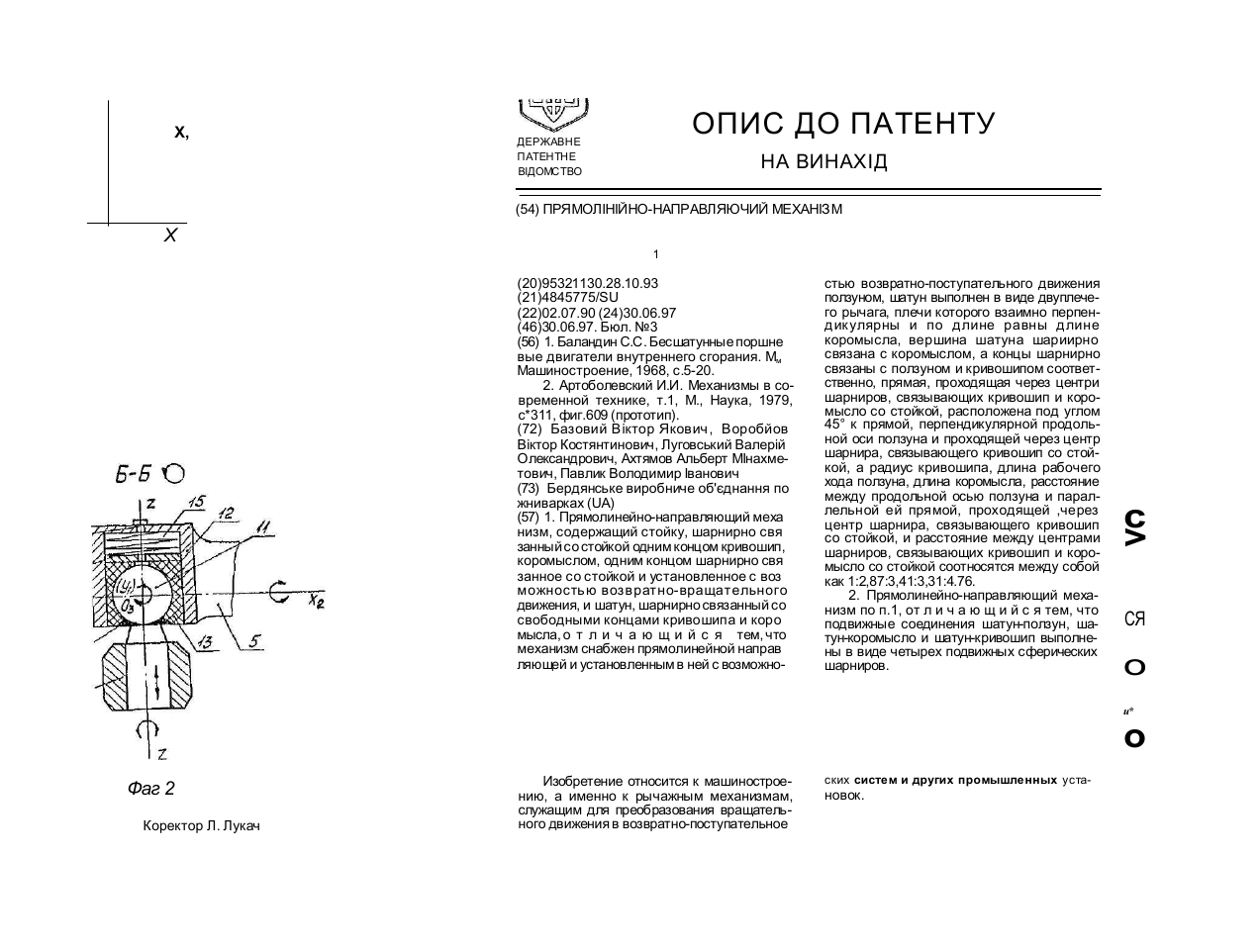

Номер патенту: 15630

Опубліковано: 30.06.1997

Автори: Базовий Віктор Якович, Ахтямов Альберт Мінахметович, Воробйов Віктор Костянтинович, Павлик Володимир Іванович, Луговський Валерій Олександрович

МПК: F16H 21/04

Мітки: прямолінійно-направляючий, механізм

Формула / Реферат:

(57) 1. Прямолинейно-направляющий механизм, содержащий стойку, шарнирно связанный со стойкой одним концом кривошип, коромыслом, одним концом шарнирно связанное со стойкой и установленное с возможностью возвратно-вращательного движения, и шатун, шарнирно связанный со свободными концами кривошипа и коромысла, отличающийся   тем, что механизм снабжен прямолинейной направляющей и установленным в ней с возможностью возвратно-поступательного...

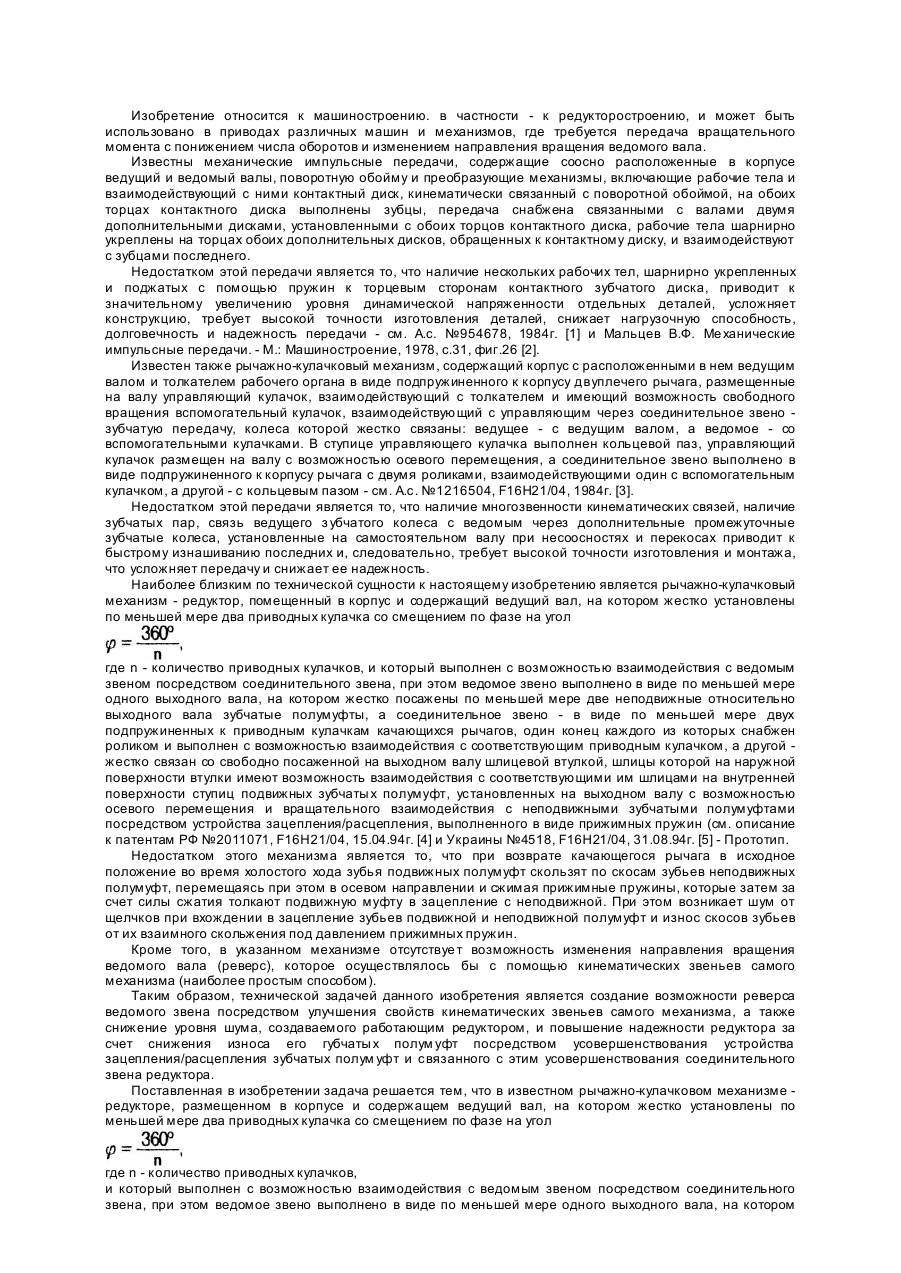

Номер патенту: 9729

Опубліковано: 30.09.1996

Автори: Федоткін Ігор Михайлович, Федоткін Валентин Ігоревич

МПК: F16H 15/16, F16H 21/04, F16H 59/10 ...

Мітки: механізм-редуктор, важільно-кулачковий

Формула / Реферат:

1. Рычажно-кулачковый механизм - редук­тор, помещенный в корпус и содержащий ведущий вал, на котором жестко установлены по меньшей мере два приводных кулачка со смещением по фазе на уголгде n - количество кулачков,и который выполнен с возможностью нзаимодейсч-вия с ведомым звеном посредством соединительно­го звена, при этом ведомое звено выполнено в виде, по меньшей мере, одного выходного вала, на кото­ром жестко...

Номер патенту: 4518

Опубліковано: 27.12.1994

Автори: Федоткін Ігор Михайлович, Приступова Людмила Борисівна

МПК: F16H 21/04

Мітки: важільно-кулачковий, механізм

Формула / Реферат:

1. Рычажно-кулачковый механизм, содержащий корпус с установленными в нем ведущим валом, ведомым звеном, приводными кулачками, жестко установленными на валу с возможностью взаимодействия с роликами подпружиненных к корпусу рычагов, соединительным звеном, отличающийся тем, что дополнительно содержит шлицевые втулки, подвижные зубчатые полумуфты и неподвижные зубчатые полумуфты и пружины, а ведомое звено выполнено в виде, по меньшей мере,...
