Ведений вузол пристрою для прямолінійних переміщень виконавчого органу

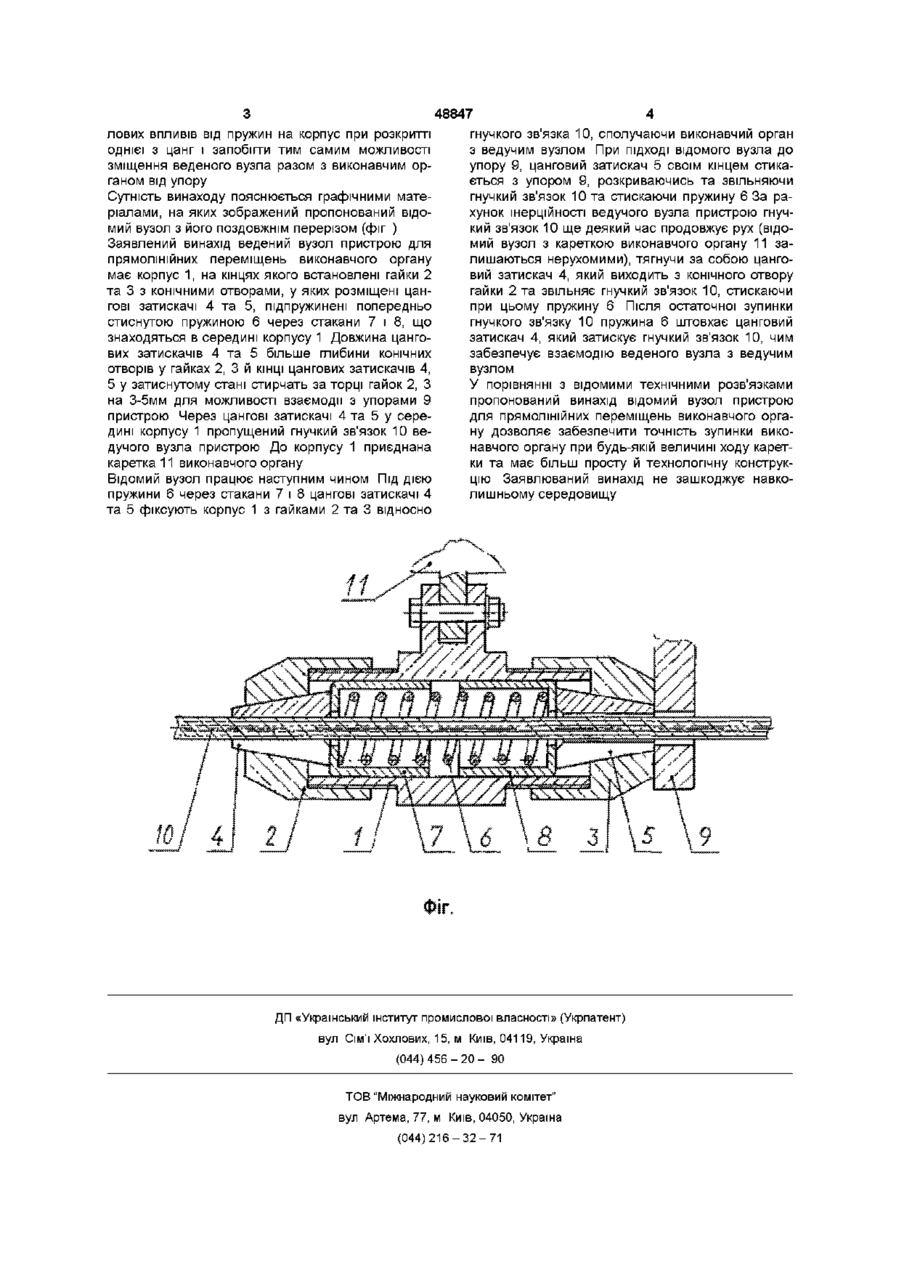

Ведений вузол пристрою для прямолінійних переміщень виконавчого органу, який має корпус у вигляді труби, на кінцях якої встановлені гайки з конічними отворами, у яких розміщені підпружинені через стакани цангові затискачі, довжина яких більше глибини конічних отворів, який відрізняється тим, що цангові затискачі підпружинені однією спільною пружиною не, симетричне положення між цангами Теоретично, якщо знехтувати тертям елементів вузла, він зміститься відносно упору на величину, що дорівнює довжині виступаючої з отвору регулювальної гайки частини цангового затискача, коли той знаходиться у затиснутому стані, і буде торкатися упору лише поверхнею торця цанги У цьому положенні обоє цанг будуть затиснул, зусилля пружин зрівноважаться, що зумовить стійке положення відомого вузла Таким чином, конструкція веденого вузла прототипу не гарантує точність зупинки виконавчого органу в будь-якому положенні, незважаючи на вказане у меті прототипу її забезпечення До основи винаходу була поставлена задача створення вченого вузла пристрою для прямолінійних переміщень виконавчого органу, конструкція якого забезпечила б можливість підвищення точності зупинки виконавчого органу у будь-якому положенні при спрощенні його конструкції Для розв'язання поставленої задачі заявлюваний ведений вузол пристрою для прямолінійних переміщень виконавчого органу, маючий корпус у вигляді труби, на кінцях якої встановлені гайки з конічними отворами у яких розміщені підпружинені через стакани цангові затискачі, довжина яких більше глибини конічних отворів, для підпружинення цангових затискачів, містить одну спільну пружину Між ВІДМІТНИМИ ознаками та задачею винаходу існує такий причинно-наслідковий зв'язок підпружинення цангових затискачів один відносно одного за допомогою однієї спільної пружини, а не відносно корпусу окремо кожного затискача своєю пружиною, як у прототипа, дозволяє уникнути си 00 00 48847 лових впливів від пружин на корпус при розкритті однієї з цанг і запобігти тим самим можливості зміщення веденого вузла разом з виконавчим органом від упору Сутність винаходу пояснюється графічними матеріалами, на яких зображений пропонований відомий вузол з його поздовжнім перерізом (фіг ) Заявлений винахід ведений вузол пристрою для прямолінійних переміщень виконавчого органу має корпус 1, на кінцях якого встановлені гайки 2 та 3 з конічними отворами, у яких розміщені цангові затискачі 4 та 5, підпружинені попередньо стиснутою пружиною 6 через стакани 7 і 8, що знаходяться в середині корпусу 1 Довжина цангових затискачів 4 та 5 більше глибини конічних отворів у гайках 2, 3 й КІНЦІ цангових затискачів 4, 5 у затиснутому стані стирчать за торці гайок 2, З на 3-5мм для можливості взаємодії з упорами 9 пристрою Через цангові затискачі 4 та 5 у середині корпусу 1 пропущений гнучкий зв'язок 10 ведучого вузла пристрою До корпусу 1 приєднана каретка 11 виконавчого органу Відомий вузол працює наступним чином Під дією пружини 6 через стакани 7 і 8 цангові затискачі 4 та 5 фіксують корпус 1 з гайками 2 та 3 відносно гнучкого зв'язка 10, сполучаючи виконавчий орган з ведучим вузлом При ПІДХОДІ відомого вузла до упору 9, цанговий затискач 5 своїм кінцем стикається з упором 9, розкриваючись та звільняючи гнучкий зв'язок 10 та стискаючи пружину 6 За рахунок шерційності ведучого вузла пристрою гнучкий зв'язок 10 ще деякий час продовжує рух (відомий вузол з кареткою виконавчого органу 11 залишаються нерухомими), тягнучи за собою цанговий затискач 4, який виходить з конічного отвору гайки 2 та звільняє гнучкий зв'язок 10, стискаючи при цьому пружину 6 Після остаточної зупинки гнучкого зв'язку 10 пружина 6 штовхає цанговий затискач 4, який затискує гнучкий зв'язок 10, чим забезпечує взаємодію веденого вузла з ведучим вузлом У порівнянні з відомими технічними розв'язками пропонований винахід відомий вузол пристрою для прямолінійних переміщень виконавчого органу дозволяє забезпечити точність зупинки виконавчого органу при будь-якій величині ходу каретки та має більш просту й технологічну конструкцію Заявлюваний винахід не зашкоджує навколишньому середовищу ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
