Радіостанція

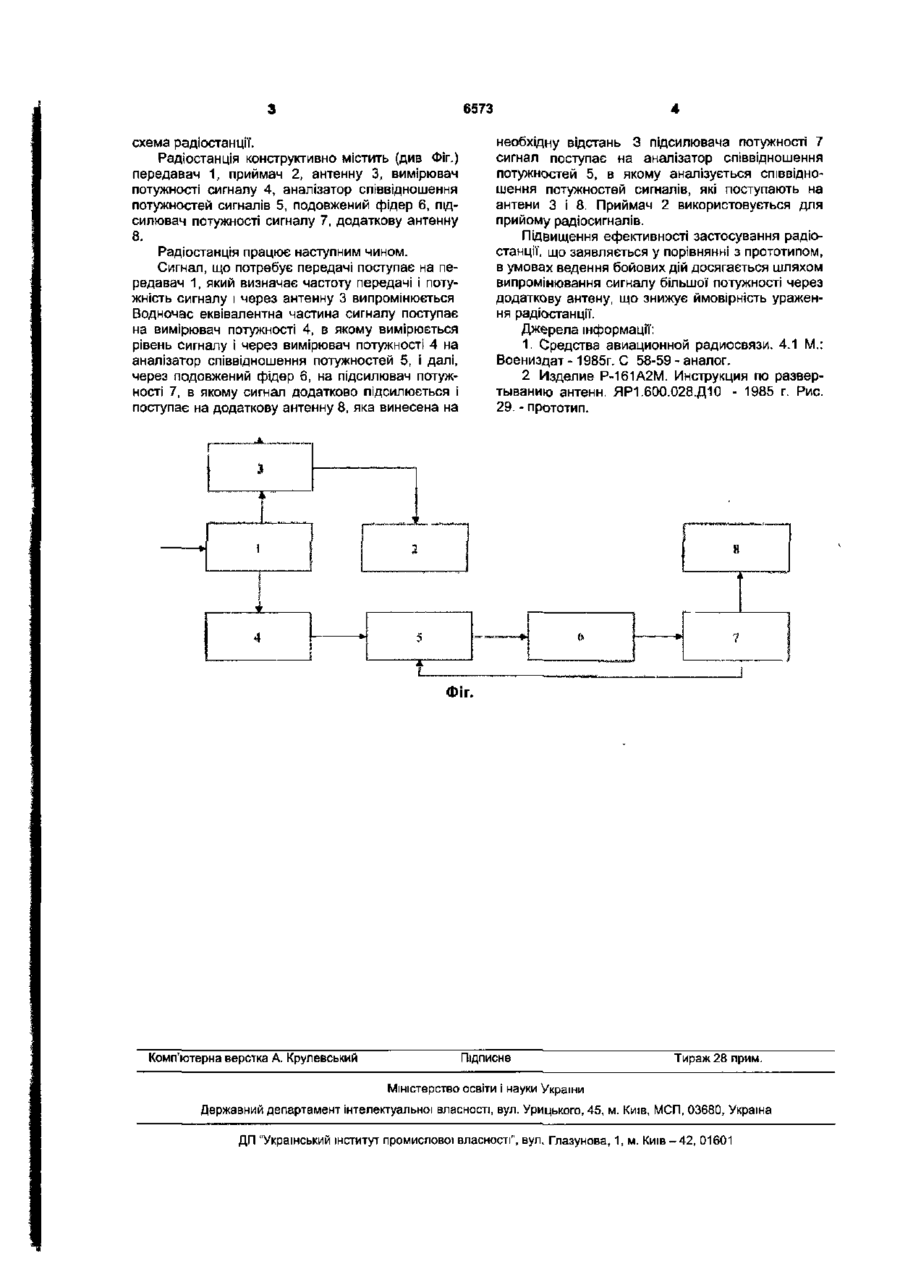

Радіостанція, що містить передавач, приймач, антену, при цьому передавач і приймач з'єднані з антеною для ведення радіозв'язку і розміщені на невеликій відстані один від одного, яка відрізня ється тим, що до неї додатково запроваджено подовжений фідер, підсилювач потужності сигналу, вимірювач потужності сигналу, аналізатор співвідношення потужностей сигналу і додаткова антена, при цьому вихід передавача з'єднаний з входом вимірювача потужності, вихід вимірювача потужності з'єднаний з входом аналізатора співвідношення потужностей, вихід якого з'єднаний з входом подовженого фідера, вихід подовженого фідера з'єднаний з входом підсилювача потужності, один вихід якого з'єднаний з входом аналізатора співвідношення потужностей, а другий вихід з'єднаний з входом додаткової антени. Корисна модель відноситься до галузі озброєння, зокрема до систем радіозв'язку, а саме до радіостанцій. Відома радіостанція, що містить приймальнопередавальний блок і антенно-щогловий пристрій, при цьому приймально-передавальний блок з'єднаний з антенно-щогловим пристроєм для ведення радіозв'язку і розміщений на невеликій відстані один від одного [1]. Недоліком відомої радіостанції є низька живучість. Найбільш близьким технічним рішенням, обраним за прототип, є радіостанція, що містить передавач, приймач І антену, при цьому передавач і приймач з'єднані з антеною для ведення радіозв'язку і розміщені на невеликій відстані один від одного [2]. Недоліком відомої радіостанції, обраної за прототип, є низька її живучість В основу корисної моделі поставлено задачу шляхом підвищення живучості радіостанції забезпечити стійкий радіозв'язок. Суть корисної моделі в радіостанції, що містить передавач, приймач і антену, полягає в тому, що до неї додатково запроваджено подовжений фідер, підсилювач потужності сигналу, вимірювач потужності сигналу, аналізатор співвідношення потужностей сигналів і додаткова антена. При цьому вихід передавача з'єднаний з входом вимі рювача потужності, вихід вимірювача потужності з'єднаний з входом аналізатора співвідношення потужностей, вихід якого з'єднаний з входом подовженого фідера, вихід подовженого фідера з'єднаний з входом підсилювача потужності, один вихід якого з'єднаний з входом аналізатора співвідношення потужностей, а другий вихід з'єднаний з входом додаткової антени. Порівняння технічного рішення, що заявляється із прототипом, дозволяє зробити висновок, що радіостанція, яка заявляється, відрізняється тим, що до неї додатково запроваджено подовжений фідер, підсилювач потужності сигналу, вимірювач потужності сигналу, аналізатор співвідношення потужностей сигналів і додаткова антенна, вихід передавача з'єднаний з входом вимірювача потужності, вихід останнього з'єднаний з входом аналізатора співвідношення потужностей, вихід якого з'єднаний з входом подовженого фідера, вихід подовженого фідера з'єднаний з входом підсилювача потужності, один вихід якого з'єднаний з входом аналізатора співвідношення потужностей, а другий вихід з'єднаний з входом додаткової антени Таким чином, радіостанція підвищеної живучості, що заявляється, відповідає критерію винаходу "новизна" Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. подана функціональна СО ю
