Пристрій для пасивної локації

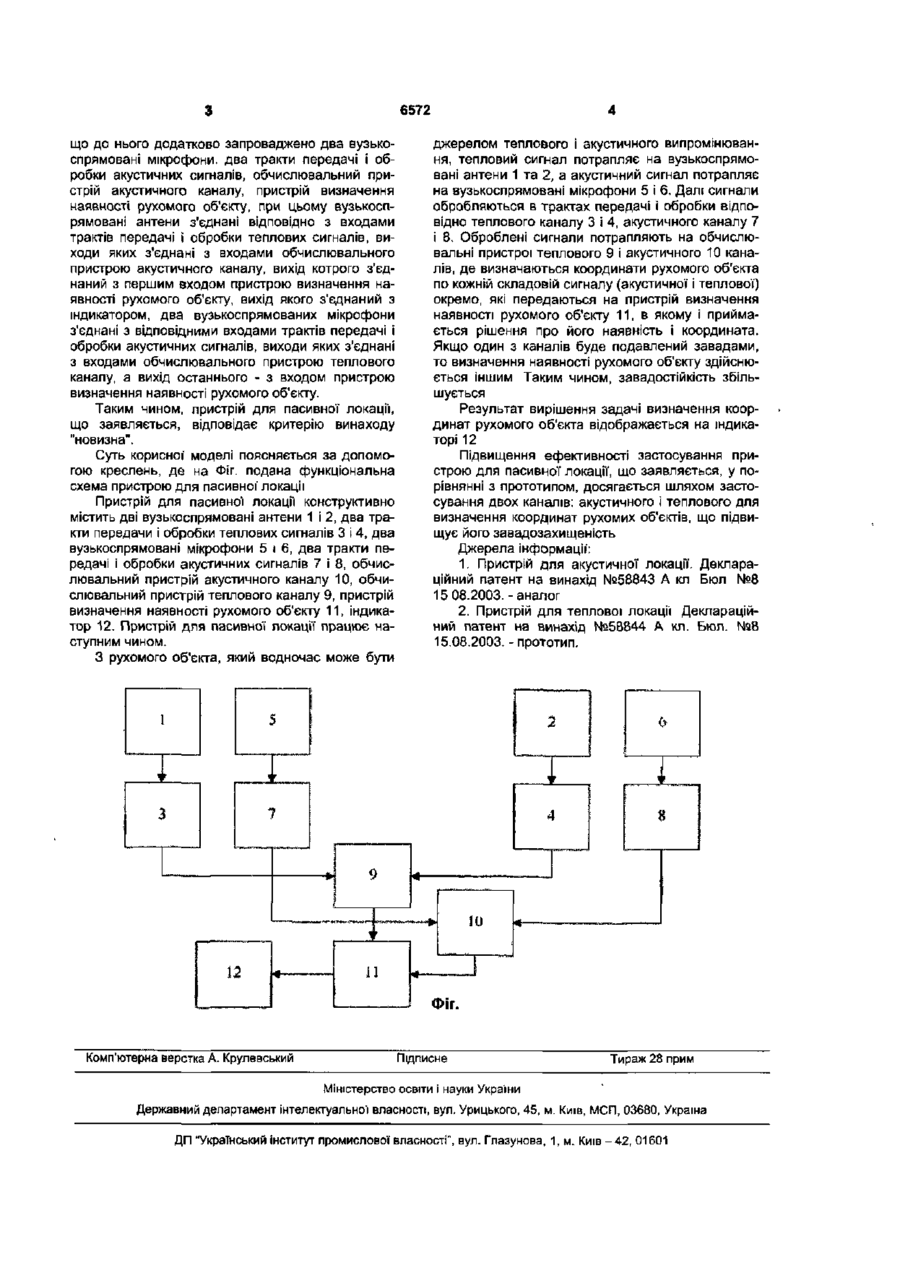

Пристрій для пасивної локації, що містить дві вузькоспрямовані антени, два тракти передачі І обробки теплових сигналів, обчислювальний пристрій теплового каналу, при цьому вузькоспрямовані антени з'єднані відповідно з входами трактів передачі і обробки теплових сигналів, виходи яких з'єднані з входами обчислювального пристрою теплового каналу, який відрізняється тим, що до нього додатково запроваджені два вузькоспрямовані мікрофони, два тракти передачі і обробки акустичних сигналів, обчислювальний пристрій акустичного каналу, пристрій визначення наявності рухомого об'єкта та індикатор, при цьому вихід обчислювального пристрою теплового каналу з'єднаний з першим входом пристрою визначення наявності рухомого об'єкта, вихід якого з'єднаний з Індикатором, два вузькоспрямовані мікрофони з'єднані з відповідними входами трактів передачі і обробки акустичних сигналів, виходи яких з'єднані з входами обчислювального пристрою акустичного каналу, а вихід обчислювального пристрою акустичного каналу з'єднаний з входом пристрою визначення наявності рухомого об'єкта. Корисна модель відноситься до галузі озброєння, зокрема, до пасивної локації та пеленгаторів для визначення місцезнаходження рухомих об'єктів, а саме, до пасивних локаційних систем визначення місцезнаходження рухомих об'єктів. Відомий пристрій для акустичної локації, що містить два вузькоспрямовані мікрофона, два тракти передачі і обробки акустичних сигналів, обчислювальний пристрій, при цьому два вузькоспрямовані мікрофона з'єднані через два тракти передачі і обробки акустичних сигналів з обчислювальним пристроєм для прийому акустичних сигналів [1]. Недоліком відомого пристрою для акустичної локації є низька завадозахищеність від шумових завад. Найбільш близьким технічним рішенням, обраним за прототип, є пристрій для теплової' локації, який містить дві вузькоспрямовані антени, два тракти передачі і обробки теплових сигналів, обчислювальний пристрій, при цьому дві вузькоспрямовані антени з'єднані через два тракти передачі і обробки теплових сигналів з обчислювальним пристроєм для прийому теплових сигналів [2] Недоліком відомого пристрою для теплової локації, який обрано за прототип, є низька завадозахищеність від інфрачервоного випромінювання. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити підвищення завадозахищеносгі пристрою для пасивної локації. Суть корисної моделі в пристрої' для пасивної локації, яка містить дві вузькоспрямовані антени, два тракти передачі і обробки теплових сигналів, обчислювальний пристрій теплового каналу, при цьому вузькоспрямовані антени з'єднані відповідно з входами трактів передачі і обробки теплових сигналів, виходи яких з'єднані з входами обчислювального пристрою теплового каналу, досягається тим, що до неї додатково запроваджені два вузькоспрямовані мікрофони, два тракти передачі і обробки акустичних сигналів, обчислювальний пристрій акустичного каналу, пристрій визначення наявності рухомого об'єкту та індикатор, при цьому вихід обчислювального пристрою теплового каналу з'єднаний з першим входом пристрою визначення наявності рухомого об'єкту, вихід якого з'єднаний з індикатором, два вузькоспрямовані мікрофони з'єднані з відповідними входами трактів передачі і обробки акустичних сигналів, виходи яких з'єднані з входами обчислювального пристрою акустичного каналу, а вихід обчислювального пристрою акустичного каналу з'єднаний з входом пристрою визначення наявності рухомого об'єкту. Порівняння технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що пристрій для пасивної локації, відрізняється тим, CM ю со 6572 що до нього додатково запроваджено два вузькоспрямовані мікрофони, два тракти передачі і обробки акустичних сигналів, обчислювальний пристрій акустичного каналу, пристрій визначення наявності рухомого об'єкту, при цьому вузькоспрямовані антени з'єднані відповідно з входами трактів передачі І обробки теплових сигналів, виходи яких з'єднані з входами обчислювального пристрою акустичного каналу, вихід котрого з'єднаний з першим входом пристрою визначення наявності рухомого об'єкту, вихід якого з'єднаний з індикатором, два вузькоспрямованих мікрофони з'єднані з відповідними входами трактів передачі і обробки акустичних сигналів, виходи яких з'єднані з входами обчислювального пристрою теплового каналу, а вихід останнього - з входом пристрою визначення наявності рухомого об'єкту. Таким чином, пристрій для пасивної локації, що заявляється, відповідає критерію винаходу "новизна". Суть корисної' моделі поясняється за допомогою креслень, де на Фіг. подана функціональна схема пристрою для пасивної'локації Пристрій для пасивної локації конструктивно містить дві вузькоспрямовані антени 1 і 2, два тракти передачи і обробки теплових сигналів 3 і 4, два вузькоспрямовані мікрофони 5 і 6, два тракти передачі і обробки акустичних сигналів 7 і 8, обчислювальний пристрій акустичного каналу 10, обчислювальний пристрій теплового каналу 9, пристрій визначення наявності рухомого об'єкту 11, індикатор 12. Пристрій для пасивної локації працює наступним чином. З рухомого об'єкта, який водночас може бути джерелом теплового і акустичного випромінювання, тепловий сигнал потрапляє на вузькоспрямовані антени 1 та 2, а акустичний сигнал потрапляє на вузькоспрямовані мікрофони 5 і 6. Далі сигнали обробляються в трактах передачі і обробки відповідно теплового каналу 3 і 4, акустичного каналу 7 і 8. Оброблені сигнали потрапляють на обчислювальні пристрої теплового 9 і акустичного 10 каналів, де визначаються координати рухомого об'єкта по кожній складовій сигналу (акустичної і теплової) окремо, які передаються на пристрій визначення наявності рухомого об'єкту 11, в якому і приймається рішення про його наявність І координата. Якщо один з каналів буде подавлений завадами, то визначення наявності рухомого об'єкту здійснюється іншим Таким чином, завадостійкість збільшується Результат вирішення задачі визначення координат рухомого об'єкта відображається на індикаторі 12 Підвищення ефективності застосування пристрою для пасивної локації, що заявляється, у порівнянні з прототипом, досягається шляхом застосування двох каналів: акустичного І теплового для визначення координат рухомих об'єктів, що підвищує його завадозахищеність Джерела інформації: 1. Пристрій для акустичної локації. Деклараційний патент на винахід №58843 А кл Бюл №8 15 08.2003.-аналог 2. Пристрій для теплової локації Деклараційний патент на винахід №58844 А кл. Бюл. №8 15.08.2003. -прототип. Фіг. Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуально'і власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
