Векторний приймач

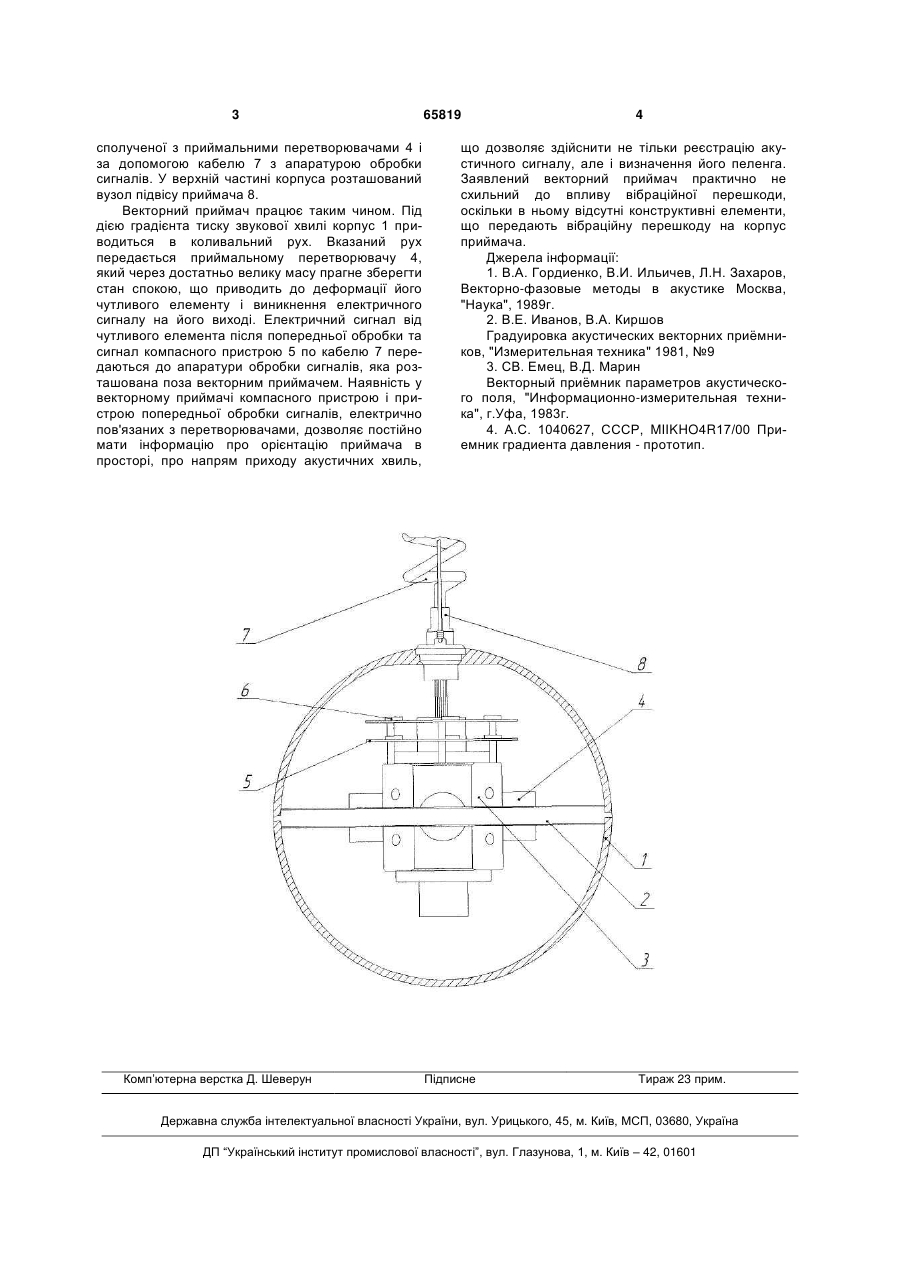

Векторний приймач, що містить корпус, усередині якого розміщені фланець і закріплена на ньому підставка, в якій встановлені приймальні перетворювачі, а також кабель, який відрізняється тим, що на верхній частині підставки встановлені компасний пристрій і пристрій попередньої обробки сигналів, виконані у вигляді електронної плати. (19) (21) u201108742 (22) 12.07.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) КОВАЛЬЧУК КОНСТАНТИН ВОЛОДИМИРОВИЧ, КОМАРОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, ФЕДОРЕНКО ЛЮДМИЛА ІЛЛІНІЧНА, ІЛЬЧЕВСЬКА ТАМАРА ГРИГОРІВНА, РЕЗНІЧЕНКО ІВАН СЕРГІЙОВИЧ 3 сполученої з приймальними перетворювачами 4 і за допомогою кабелю 7 з апаратурою обробки сигналів. У верхній частині корпуса розташований вузол підвісу приймача 8. Векторний приймач працює таким чином. Під дією градієнта тиску звукової хвилі корпус 1 приводиться в коливальний рух. Вказаний рух передається приймальному перетворювачу 4, який через достатньо велику масу прагне зберегти стан спокою, що приводить до деформації його чутливого елементу і виникнення електричного сигналу на його виході. Електричний сигнал від чутливого елемента після попередньої обробки та сигнал компасного пристрою 5 по кабелю 7 передаються до апаратури обробки сигналів, яка розташована поза векторним приймачем. Наявність у векторному приймачі компасного пристрою і пристрою попередньої обробки сигналів, електрично пов'язаних з перетворювачами, дозволяє постійно мати інформацію про орієнтацію приймача в просторі, про напрям приходу акустичних хвиль, Комп’ютерна верстка Д. Шеверун 65819 4 що дозволяє здійснити не тільки реєстрацію акустичного сигналу, але і визначення його пеленга. Заявлений векторний приймач практично не схильний до впливу вібраційної перешкоди, оскільки в ньому відсутні конструктивні елементи, що передають вібраційну перешкоду на корпус приймача. Джерела інформації: 1. В.А. Гордиенко, В.И. Ильичев, Л.Н. Захаров, Векторно-фазовые методы в акустике Москва, "Наука", 1989г. 2. В.Е. Иванов, В.А. Киршов Градуировка акустических векторних приѐмников, "Измерительная техника" 1981, №9 3. СВ. Емец, В.Д. Марин Векторный приѐмник параметров акустического поля, "Информационно-измерительная техника", г.Уфа, 1983г. 4. А.С. 1040627, СССР, MIIKHO4R17/00 Приемник градиента давления - прототип. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
