Радіолокаційний приймач

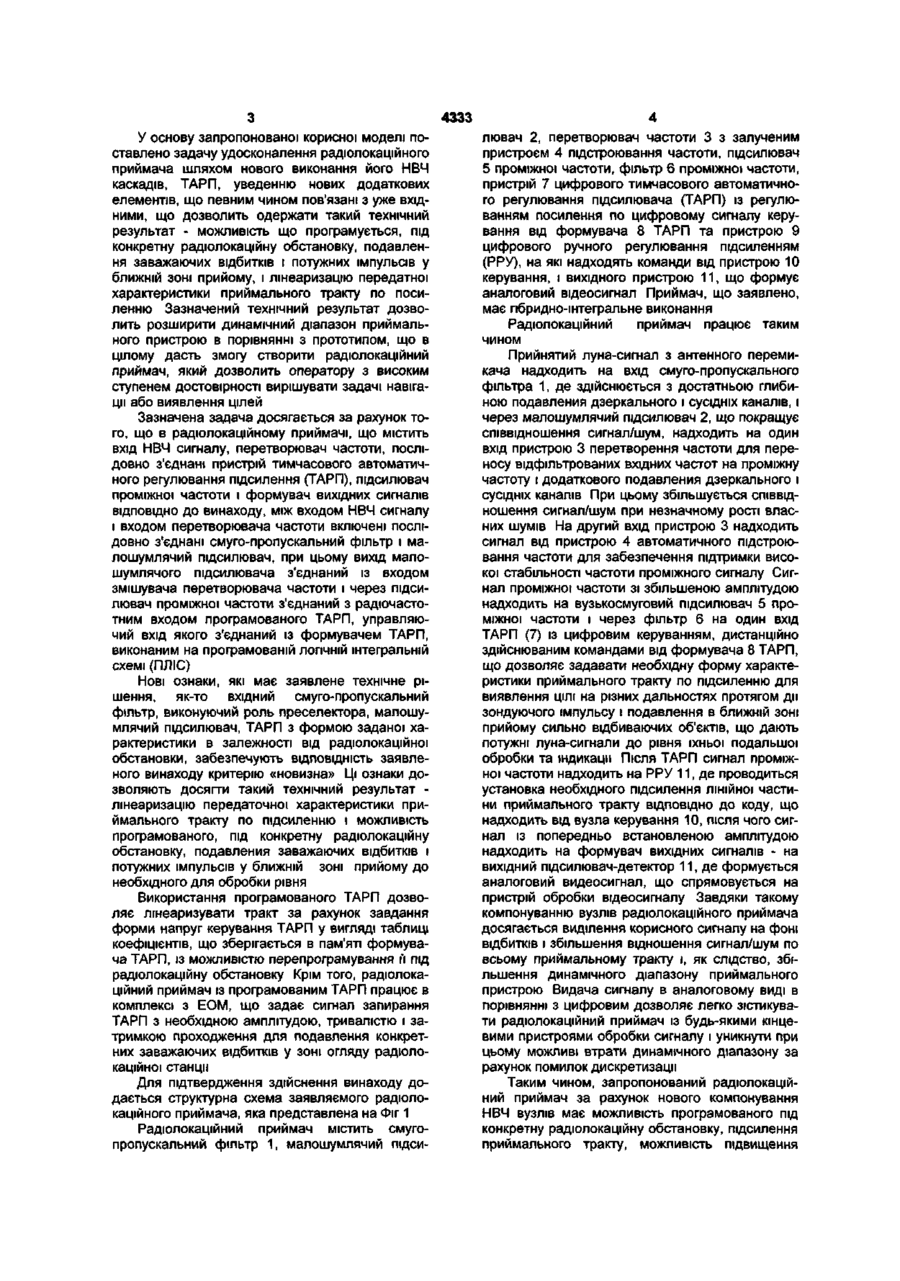

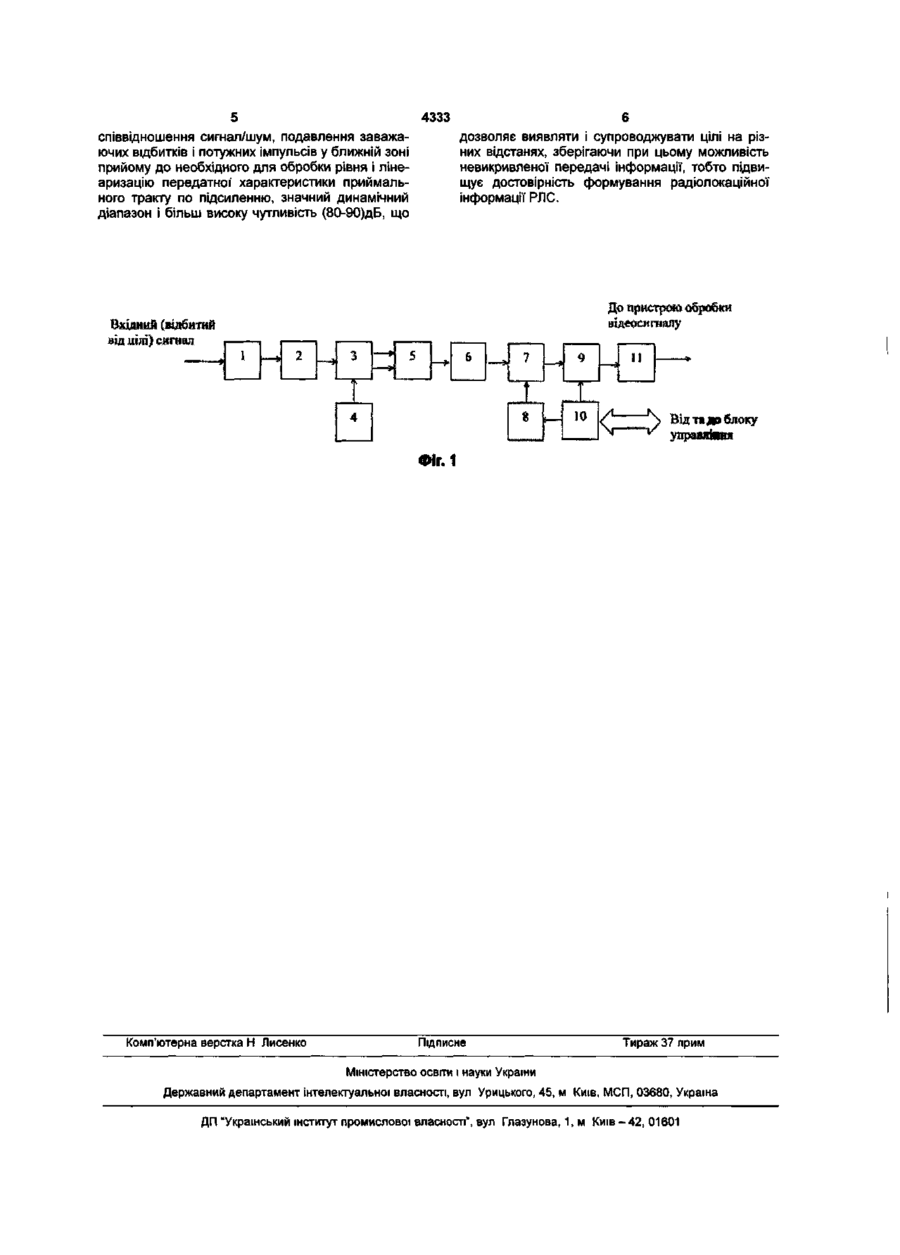

Радіолокаційний приймач, що містить вхід НВЧ-сигналу, перетворювач частоти, послідовно з'єднані пристрій тимчасового автоматичного регулювання підсилення, підсилювач проміжної частоти і формувач вихідних сигналів, який відрізня Корисна модель має відношення до радіолокації, зокрема, до елементів конструкції імпульсних радіолокаційних станцій (РЛС) - приймачів і може бути переважно використана для огляду, виявлення і супроводу морських і річкових суден або для відображення навігаційної обстановки. Відомі принципи побудови приймальних пристроїв, у тому числі і для імпульсних РЛС, описані в - Справочник по радиолокации / под редакцией М.Сколника/, М.: Сов.радио, 1979р, т.З, с 135-137; - патент України 14307, МПК5 G01S13/66 (22) 04.04.88; (21) 44039 94 / SU (10) А1 1563420, Радіолокаційний приймач, авт. Косінський О.С., Жарій І.О., Дзюбенко В.П., патентовласник - НДУ "Буран"). З відомих технічних рішень найбільш близьким за технічною сутністю та технічним результатом, що досягається, є радіолокаційний приймач, наведений в патенті України 14307, 25.04.97, 5G01S 13/66, до складу якого входить перший підсилювач, НВЧ каскади, що включають перетворювач частоти, другий підсилювач частоти, пристрій тимчасового автоматичного регулюван ється тим, що між входом НВЧ-сигналу і входом перетворювача частоти включені послідовно сполучені смугопропускальний фільтр і малошумлячий підсилювач, при цьому вихід малошумлячого підсилювача з'єднаний із входом змішувача перетворювача частоти і через підсилювач проміжної частоти з'єднаний з радіочастотним входом тимчасового автоматичного регулювання підсилення, управляючий вхід тимчасового автоматичного регулювання підсилення з'єднаний із формувачем тимчасового автоматичного регулювання підсилення, при цьому формувач тимчасового автоматичного регулювання підсилення виконаний на програмованій логічній інтегральній схемі. ня підсилення (ТАРП чи ВАРУ в російській термінології"), формувач керуючих сигналів, що складається з двох аналого-цифрових перетворювачів (АЦП) і суматора, причому вхід першого АЦП з'єднаний із виходом другого підсилювача, а вхід другого АЦП з'єднаний із виходом першого підсилювача, виходи АЦП підключені до входу суматора. Вихід суматора з'єднаний з пристроєм відображення. Порівняння радіолокаційного приймача, що заявляється, із радіолокаційним приймачем, наведеним у патенті України 14307, показало, що послаблення впливу близько розташованих об'єктів відбиття, що дають потужні Луна-сигнали, а також збільшення динамічного діапазону по виходу сигналу в них досягається різними шляхами. У прототипі для досягнення цього результату є два неідентичних канали проміжної частоти. При цьому сигнали великої амплітуди, проходячи через другий підсилювач, послабляються в пристрої ТАРП, а посилені першим підсилювачем без ослаблення надходять на молодші розряди суматора. Проте неідентичність двох трактів призводить до зменшення динамічного діапазону приймача. СО со со о> 4333 У основу запропонованої корисної моделі поставлено задачу удосконалення радіолокаційного приймача шляхом нового виконання його НВЧ каскадів, ТАРП, уведенню нових додаткових елементів, що певним чином пов'язані з уже вхідними, що дозволить одержати такий технічний результат - можливість що програмується, під конкретну радіолокаційну обстановку, подавления заважаючих відбитків і потужних імпульсів у ближній зоні прийому, і лінеаризацію передатної характеристики приймального тракту по посиленню Зазначений технічний результат дозволить розширити динамічний діапазон приймального пристрою в порівнянні з прототипом, що в цілому дасть змогу створити радіолокаційний приймач, який дозволить оператору з високим ступенем достовірності вирішувати задачі навігації або виявлення цілей Зазначена задача досягається за рахунок того, що в радіолокаційному приймачі, що містить вхід НВЧ сигналу, перетворювач частоти, послідовно з'єднані пристрій тимчасового автоматичного регулювання підсилення (ТАРП), підсилювач проміжної частоти і формувач вихідних сигналів ВІДПОВІДНО до винаходу, між входом НВЧ сигналу і входом перетворювача частоти включені послідовно з'єднані смуго-пропускальний фільтр і малошумлячий підсилювач, при цьому вихід малошумлячого підсилювача з'єднаний із входом змішувача перетворювача частоти і через підсилювач проміжної частоти з'єднаний з радіочастотним входом програмованого ТАРП, управляючий вхід якого з'єднаний із формувачем ТАРП, виконаним на програмованій ЛОГІЧНІЙ інтегральній схемі (ПЛІС) Нові ознаки, які має заявлене технічне рішення, як-то вхідний смуго-пропускальний фільтр, виконуючий роль преселектора, малошумлячий підсилювач, ТАРП з формою заданої характеристики в залежності від радіолокаційної обстановки, забезпечують ВІДПОВІДНІСТЬ заявленого винаходу критерію «новизна» Ці ознаки дозволяють досягти такий технічний результат лінеаризацію передаточної характеристики приймального тракту по підсиленню і можливість програмованого, під конкретну радіолокаційну обстановку, подавления заважаючих відбитків і потужних імпульсів у ближній зоні прийому до необхідного для обробки рівня Використання програмованого ТАРП дозволяє лінеаризувати тракт за рахунок завдання форми напруг керування ТАРП у вигляді таблиці коефіцієнтів, що зберігається в пам'яті формувача ТАРП, із можливістю перепрограмування її під радіолокаційну обстановку Крім того, радіолокаційний приймач із програмованим ТАРП працює в комплексі з ЕОМ, що задає сигнал запирання ТАРП з необхідною амплітудою, тривалістю і затримкою проходження для подавления конкретних заважаючих відбитків у зоні огляду радіолокаційної станції Для підтвердження здійснення винаходу додається структурна схема заявляемого радіолокаційного приймача, яка представлена на Фіг 1 Радіолокаційний приймач містить смугопропускальний фільтр 1, малошумлячий підси лювач 2, перетворювач частоти 3 з залученим пристроєм 4 підстроювання частоти, підсилювач 5 проміжної частоти, фільтр 6 проміжної частоти, пристрій 7 цифрового тимчасового автоматичного регулювання підсилювача (ТАРП) із регулюванням посилення по цифровому сигналу керування від формувача 8 ТАРП та пристрою 9 цифрового ручного регулювання підсиленням (РРУ), на які надходять команди від пристрою 10 керування, і вихідного пристрою 11, що формує аналоговий відеосигнал Приймач, що заявлено, має гібридно-інтегральне виконання Радіолокаційний приймач працює таким чином Прийнятий луна-сигнал з антенного перемикача надходить на вхід смуго-пропускального фільтра 1, де здійснюється з достатньою глибиною подавления дзеркального і сусідніх каналів, і через малошумлячий підсилювач 2, що покращує співвідношення сигнал/шум, надходить на один вхід пристрою 3 перетворення частоти для переносу відфільтрованих вхідних частот на проміжну частоту і додаткового подавления дзеркального і сусідніх каналів При цьому збільшується співвідношення сигнал/шум при незначному рості власних шумів На другий вхід пристрою 3 надходить сигнал від пристрою 4 автоматичного підстроювання частоти для забезпечення підтримки високої стабільності частоти проміжного сигналу Сигнал проміжної частоти зі збільшеною амплітудою надходить на вузькосмуговий підсилювач 5 проміжної частоти і через фільтр 6 на один вхід ТАРП (7) із цифровим керуванням, дистанційно здійснюваним командами від формувача 8 ТАРП, що дозволяє задавати необхідну форму характеристики приймального тракту по підсиленню для виявлення ЦІЛІ на різних дальностях протягом ди зондуючого імпульсу і подавления в ближній зоні прийому сильно відбиваючих об'єктів, що дають потужні луна-сигнали до рівня їхньої подальшої обробки та індикації Після ТАРП сигнал проміжної частоти надходить на РРУ 11, де проводиться установка необхідного підсилення лінійної частини приймального тракту ВІДПОВІДНО ДО коду, що надходить від вузла керування 10, після чого сигнал із попередньо встановленою амплітудою надходить на формувач вихідних сигналів - на вихідний підсилювач-детектор 11, де формується аналоговий видеосигнал, що спрямовується на пристрій обробки відеосигналу Завдяки такому компонуванню вузлів радіолокаційного приймача досягається виділення корисного сигналу на фоні відбитків і збільшення відношення сигнал/шум по всьому приймальному тракту і, як слідство, збільшення динамічного діапазону приймального пристрою Видача сигналу в аналоговому виді в порівнянні з цифровим дозволяє легко зістикувати радіолокаційний приймач із будь-якими кінцевими пристроями обробки сигналу і уникнути при цьому можливі втрати динамічного діапазону за рахунок помилок дискретизації Таким чином, запропонований радіолокаційний приймач за рахунок нового компонування НВЧ вузлів має можливість програмованого під конкретну радіолокаційну обстановку, підсилення приймального тракту, можливість підвищення 4333 співвідношення сигнал/шум, подавлення заважаючих відбитків і потужних імпульсів у ближній зоні прийому до необхідного для обробки рівня і лінеаризацію передатної' характеристики приймального тракту по підсиленню, значний динамічний діапазон і більш високу чутливість (80-90)дБ, що Вхідний (відбитий під ділі) сигнал дозволяє виявляти і супроводжувати цілі на різних відстанях, зберігаючи при цьому можливість невикривленої передачі інформації, тобто підвищує достовірність формування радіолокаційної інформації РЛС. відеосмгааяу 1 ? 3 •и к 5 / ^ \ Від таде блоку ""~l/ ynpaaatta» ФІГ. 1 Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
