Приймач дистанційного керування комп’ютером “рс-pult”

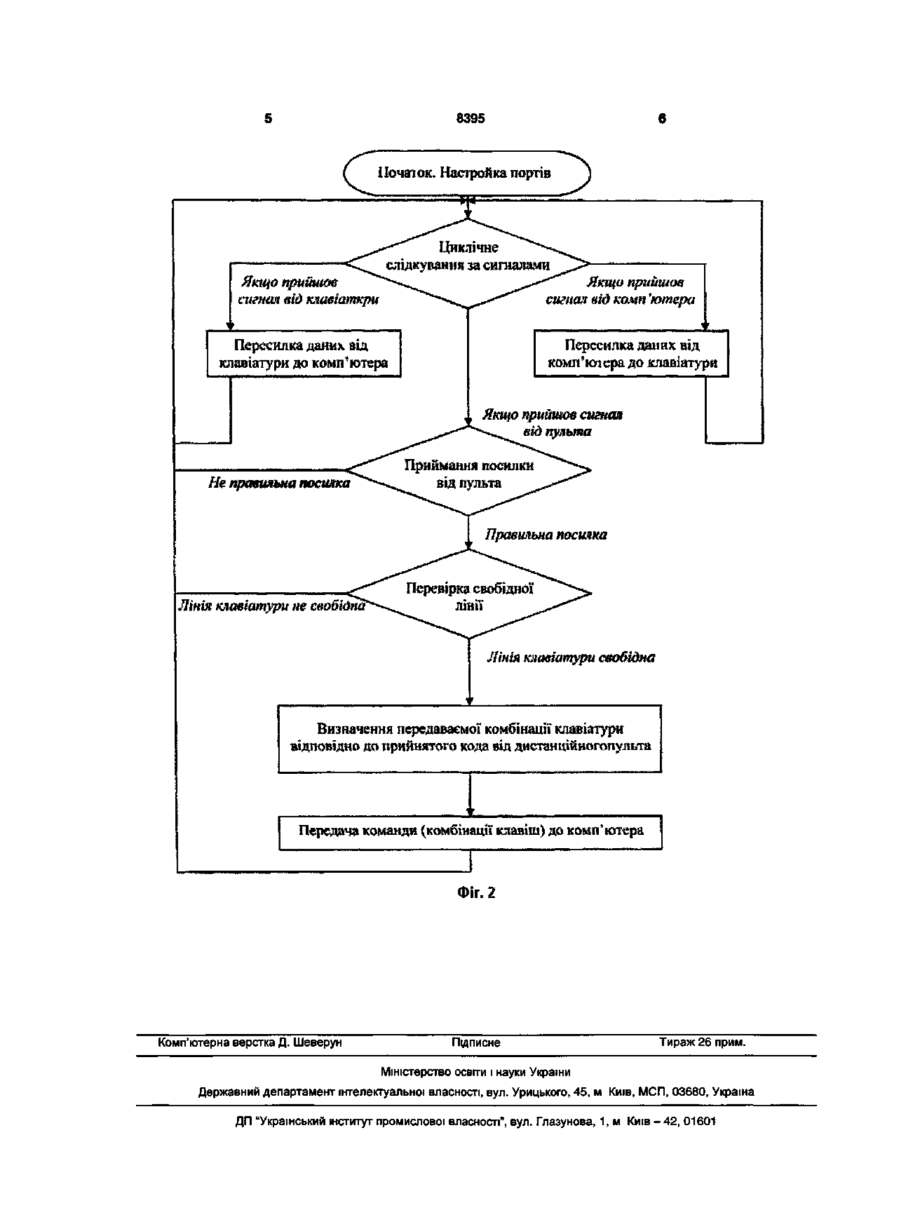

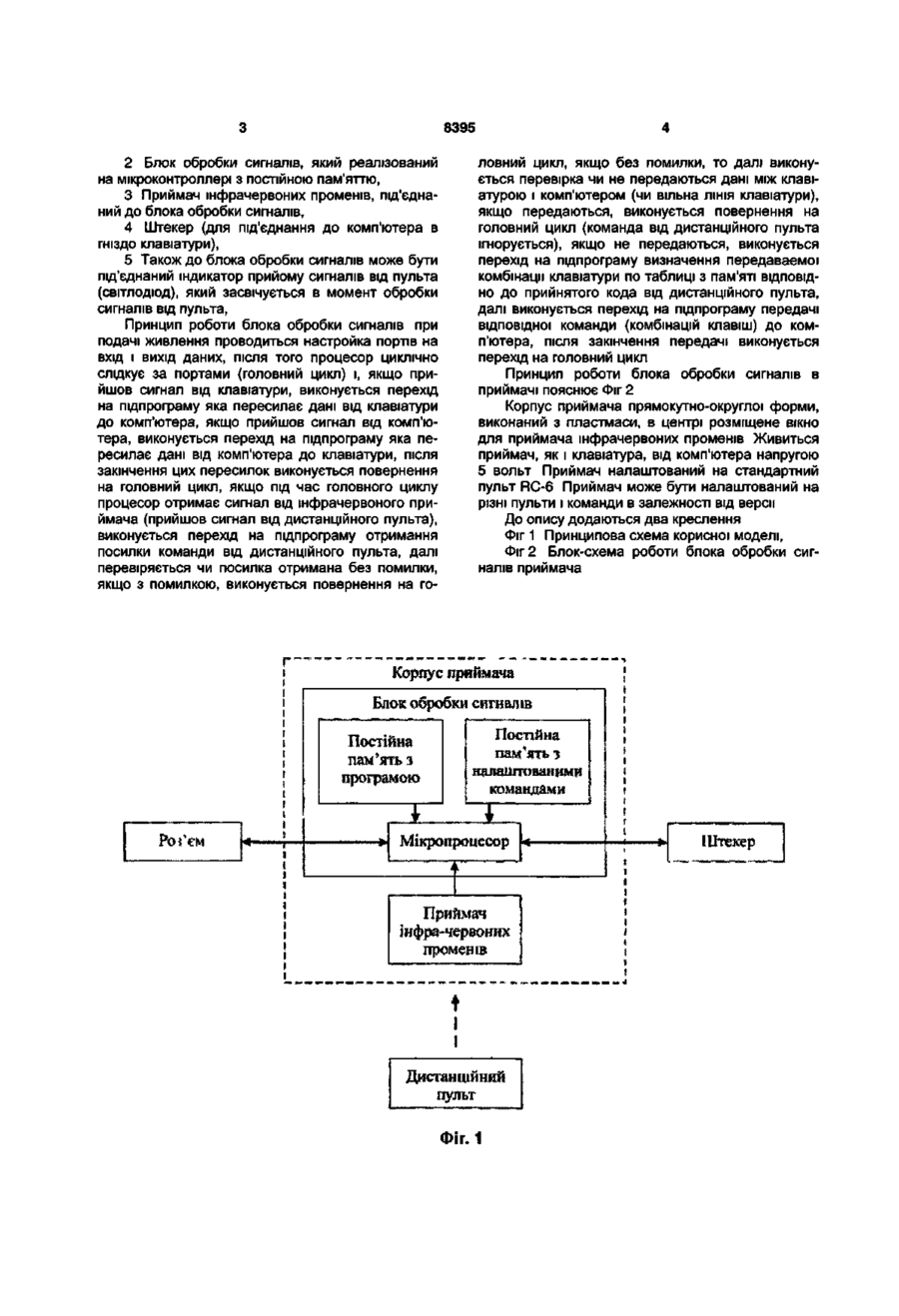

1. Приймач дистанційного керування комп'ютером, що містить рознім, з'єднаний з блоком обробки сигналів, другий вхід блока обробки сигналів з'єднаний з штекером, до третього входу блока обробки сигналів під'єднаний приймач інфрачер воних променів, який дистанційно з'єднаний з пультом управління, який відрізняється тим, що блок обробки сигналів містить з'єднані між собою постійну пам'ять з налаштованими командами для дистанційного пульта, постійну пам'ять з програмою і мікропроцесор, причому блок обробки сигналів виконаний на одній мікросхемі. 2. Приймач за пунктом 1, який відрізняється тим, що до блока обробки сигналів під'єднаний індикатор приймання сигналів від дистанційного пульта (світлодіод). Корисна модель належить до переферійних пристроїв комп'ютерних систем. Технічний результат виявляється в підвищенні зручності користування комп'ютером шляхом забезпечення можливості дистанційного керування комп'ютером за допомогою пульта дистанційного керування. Пристрій представляє собою приймач інфрачервоних сигналів, під'єднаний до комп'ютера по схемі "в розрив клавіатури" (тобто, приймач під'єднується до комп'ютера в гніздо клавіатури, а клавіатура під'єднується до приймача). Присутній в приймачі мікропроцесор, перетворює прийняті від пульта сигнали в команди комп'ютеру, такі, які передає клавіатура відповідно нажатим клавішам, а також виконує стандартні операції по обміну даними між клавіатурою і комп'ютером. Таким чином дистанційним пультом можна керувати мультимедійними програмами персонального комп'ютера не використовуючи для цього додаткового драйвера на комп'ютері. Найближчим аналогом до патентуємо!' корисної моделі [http://pcpult.com.ua] є пристрій фірми "Скорпіон" м.Санкт-Петербург, Росія [http://scorpion.ru/meshow.php7icb370]. На відміну від пристрою фірми "Скорпіон", патентуєму корисну модель не потрібно при першому підключенні до комп'ютера програмувати на відповідність кожної кнопки пульта до комбінацій клавіш на клавіатурі. У патентуємій корисній моделі на кожну кнопку на пульті уже запрограмовано відповідні комбінації клавіш клавіатури у внутрішній постійній пам'яті, що полегшує використання корисної моделі користувачам комп'ютера і характеризує її, як пристрій категорії "PlugPlay" (підключи і працюй). Патентуема корисна модель налаштована на керування мультимедійними програмами, такими, як програвачі музики, програвачі відео, програми перегляду картинок і т. д. Суть корисної моделі: пристрій дистанційного керування комп'ютером містить роз'єм, з'єднаний з блоком обробки сигналів, другий вхід блока обробки сигналів з'єднаний з штекером, до третього входу блока обробки сигналів під'єднаний приймач інфрачервоних променів, який дистанційно з'єднаний з пультом управління, який відрізняється тим, що блок обробки сигналів містить, з'єднані між собою, постійну пам'ять з налаштованими командами для дистанційного пульта, постійну пам'ять з програмою і мікропроцесор, причому блок обробки сигналів виконаний на одній мікросхемі. Відомості, які підтверджують можливість здійснення винаходу: усі комплектуючі, з яких складається патентуема корисна модель (а саме: диетанційні пульти, шнури з штекерами і роз'ємами, мікросхеми, інфрачервоні приймачі), не високої вартості, є у продажу на території України, виробництво не потребує великих затрат коштів і часу. Відповідно до Фіг.1 патентуема корисна модель складається з приймача і дистанційного пульта для керування. Приймач складається з: 1. Гніздо (для під'єднання штекера від клавіатури); 0) CO 00 5Г 8395 2 Блок обробки сигналів, який реалізований на мікроконтроллері з постійною пам'яттю, 3 Приймач інфрачервоних променів, під'єднаний до блока обробки сигналів, 4 Штекер (для під'єднання до комп'ютера в гніздо клавіатури), 5 Також до блока обробки сигналів може бути під'єднаний індикатор прийому сигналів від пульта (світлодюд), який засвічується в момент обробки сигналів від пульта, Принцип роботи блока обробки сигналів при подачі живлення проводиться настройка портів на вхід і вихід даних, після того процесор циклічно слідкує за портами (головний цикл) і, якщо прийшов сигнал від клавіатури, виконується перехід на підпрограму яка пересилає дані від клавіатури до комп'ютера, якщо прийшов сигнал від комп'ютера, виконується перехід на підпрограму яка пересилає дані від комп'ютера до клавіатури, після закінчення цих пересилок виконується повернення на головний цикл, якщо під час головного циклу процесор отримає сигнал від інфрачервоного приймача (прийшов сигнал від дистанційного пульта), виконується перехід на підпрограму отримання посилки команди від дистанційного пульта, далі перевіряється чи посилка отримана без помилки, якщо з помилкою, виконується повернення на го ловний цикл, якщо без помилки, то далі виконується перевірка чи не передаються дані між клавіатурою і комп'ютером (чи вільна ЛІНІЯ клавіатури), якщо передаються, виконується повернення на головний цикл (команда від дистанційного пульта ігнорується), якщо не передаються, виконується перехід на підпрограму визначення передаваемої комбінації клавіатури по таблиці з пам'яті ВІДПОВІДНО до прийнятого кода від дистанційного пульта, далі виконується перехід на підпрограму передачі відповідної команди (комбінацій клавіш) до комп'ютера, після закінчення передачі виконується перехід на головний цикл Принцип роботи блока обробки сигналів в приймачі пояснює Фіг 2 Корпус приймача прямокутно-округлої форми, виконаний з пластмаси, в центрі розміщене вікно для приймача інфрачервоних променів Живиться приймач, як і клавіатура, від комп'ютера напругою 5 вольт Приймач налаштований на стандартний пульт RC-6 Приймач може бути налаштований на різні пульти і команди в залежності від версії До опису додаються два креслення Фіг 1 Принципова схема корисної моделі, Фіг 2 Блок-схема роботи блока обробки сигналів приймача Корпус приймача Блок обробки сигналів Постійна Постійна пам'ять з командами ± Мікропроцесор Приймач ра-черво променів Фіг. 1 8395 С Почеп ок. Настройка портів ІВ J Циклічне слідкування за сигналами Ятцо прийшов сигнал від клшшткри Якщо прийшов сигнал від комп Ътера Пересилка даних від коші'юіера до клавіатури Пересилка даних від їславізггури до компьютера Якщо прийшов сигнал aid пульта Не правильна посилка Приймання поешиш від пульта Пртияьна постна Лінія клавіатури не сноШгш Перевірка свобідної лінії ЛІНІЙ клавіатури свобіднеі Визначення передаваемо! комбінації клавіатури відповідна ж* прийнятого кода від дистаиційиогопульта Передача команди (комбінації клавіш) до комп'ютера Фіг. 2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
