Формувач періодичної послідовності пачок з кількістю імпульсів в пачці, яка визначається тривалістю вхідного управляючого імпульсу

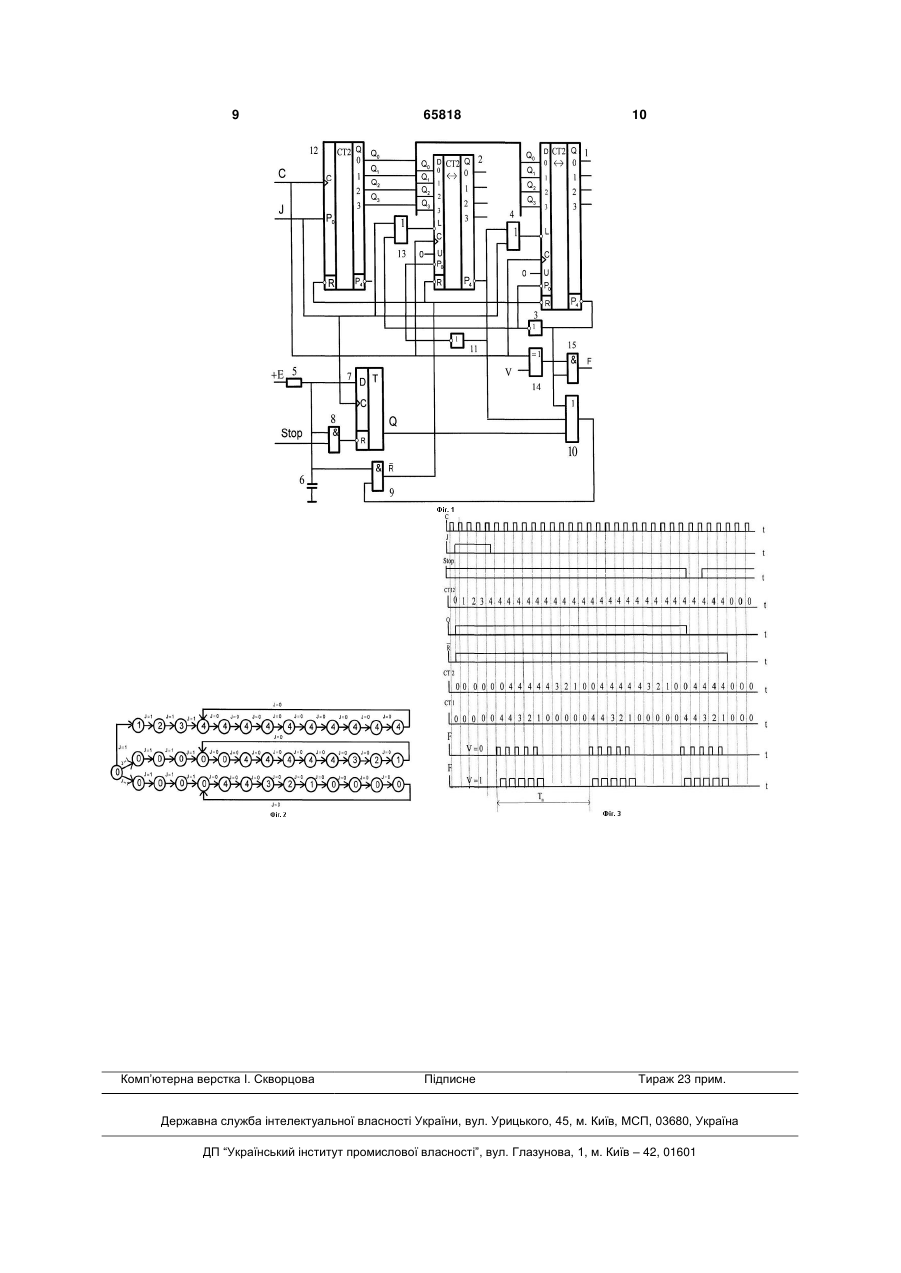

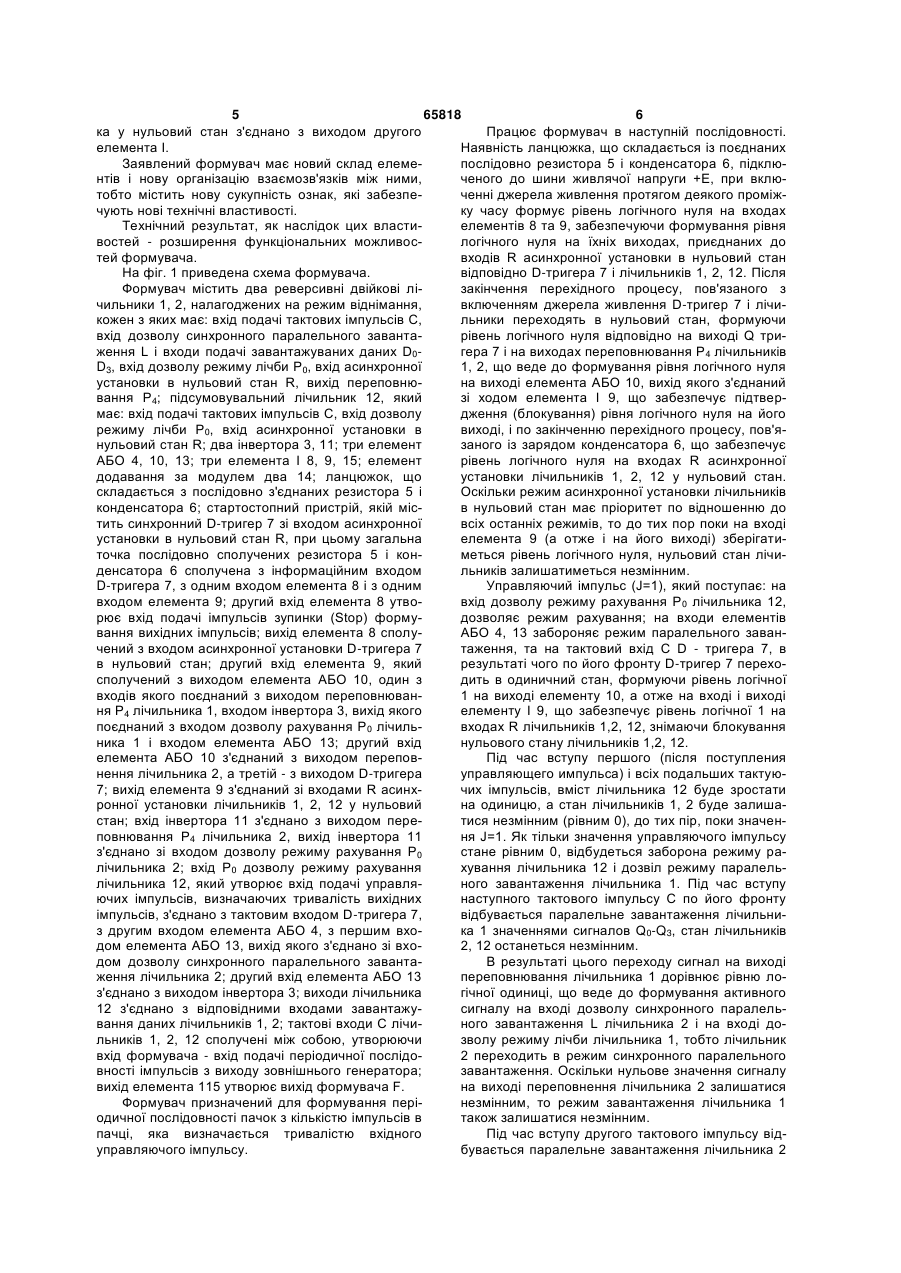

Формувач періодичної послідовності пачок з кількістю імпульсів в пачці, яка визначається тривалістю вхідного управляючого імпульсу, який містить два реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний Dтригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І сполучений зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І сполучений з виходом елемента АБО, один з входів якого поєднаний з виходом переповнювання першого лічильника, входом інвертора, вихід якого поєднаний зі входом дозволу лічби першого лічильника, другий вхід елемента АБО сполучений з виходом переповнювання другого лічильника, третій вхід елемента АБО сполучений з виходом D-тригера; вихід друго U 2 (19) 1 3 65818 4 Відомі формувачі, що містять кварцовий закістю імпульсів в пачці, яка визначається тривалісдаючий генератор, який працює в безперервному тю вхідного управляючого імпульсу, який містіть режимі, пристрій синхронізації і вихідний пристрій, два реверсивні двійкові лічильники, налагоджених що забезпечує формування необхідних імпульсів, на режим віднімання, кожен з яких має вхід подачі часові параметри яких визначаються часовими імпульсів синхронізації, вхід дозволу синхронного параметрами імпульсів, що подаються на вхід (Тапаралельного завантаження і входи подачі даних ктовий генератор. Авторське свідоцтво СРСР № при завантаженні, вхід дозволу режиму лічби, вхід 307502. - Бюлетень винаходів. № 20, 1971; Тактоасинхронної установки у нульовий стан, вихід певий генератор. Авторське свідоцтво СРСР № реповнювання; інвертор; двовходовий елемент 354544. - Бюлетень винаходів. № 30, 1972). АБО; ланцюжок, що складається з послідовно Недолік відомих пристроїв - обмежені функціз'єднаних резистора і конденсатора; стартостопональні можливості, обумовлені налагоджуванням ний пристрій, якій містить синхронний D-тригер зі на фіксований режим часових параметрів вихідних входом асинхронної установки у нульовий стан, імпульсів. перший і другий двовходові елементи І; при цьому Найбільш близьким за технічною суттю і резагальна точка послідовно сполучених резистора і зультатом, що досягається, є формувач періодичконденсатора з'єднана з інформаційним входом Dної послідовності пачок з кількістю імпульсів в пачтригера, з одним входом першого та другого двовці, яка визначається тривалістю вхідного ходового елемента І; вихід першого двовходового управляючого імпульсу (патент України на корисну елемента І сполучений зі входом асинхронної модель № 53542, бюл. № 19, 2010), який містить установки D-тригера у нульовий стан; другий вхід містіть два реверсивні двійкові лічильники, наладругого елемента І, який сполучений з виходом годжених на режим віднімання, кожен з яких має елемента АБО, один з входів якого поєднаний з вхід подачі імпульсів синхронізації, вхід дозволу виходом переповнювання першого лічильника, синхронного паралельного завантаження і входи входом інвертора, вихід якого поєднаний зі входом подачі даних при завантаженні, вхід дозволу редозволу лічби першого лічильника, другий вхід жиму лічби, вхід асинхронної установки у нульовий елемента АБО сполучений з виходом переповнюстан, вихід переповнювання; інвертор; двовходовання другого лічильника, третій вхід елемента вий елемент АБО; ланцюжок, що складається з АБО сполучений з виходом D-тригера; вихід другопослідовно з'єднаних резистора і конденсатора; го елемента І з'єднаний з входами асинхронної стартостопний пристрій, якій містить синхронний установки лічильників у нульовий стан; тактові D-тригер зі входом асинхронної установки у нувходи першого та другого лічильників сполучені льовий стан, перший і другий двовходові елементи проміж собою, утворюючи вхід формувача - вхід І; при цьому загальна точка послідовно сполучеподачі періодичної послідовності імпульсів з вихоних резистора і конденсатора з'єднана з інформаду зовнішнього генератора; другий вхід першого ційним входом D-тригера, з одним входом першого елемента І утворює вхід подачі імпульсів зупинки та другого двовходового елемента І; вихід першоформування вихідних імпульсів, відповідно до кого двовходового елемента І сполучений зі входом рисної моделі введено третій елемент АБО; елеасинхронної установки D-тригера у нульовий стан; мент додавання за модулем два; третій елемент І; другий вхід другого елемента І, який сполучений з другий інвертор, вхід якого з'єднано з виходом виходом елемента АБО, один з входів якого поєдпереповнювання другого лічильника, а вихід - з наний з виходом переповнювання першого лічийого входом дозволу режиму лічби; підсумовувальника, входом інвертора, вихід якого поєднаний зі льний лічильник, який має вхід подачі тактових входом дозволу лічби першого лічильника, другий імпульсів, вхід дозволу режиму рахування, вхід вхід елемента АБО сполучений з виходом перепоасинхронної установки в нульовий стан, при цьовнювання другого лічильника, третій вхід елеменму, його вхід дозволу режиму рахування, який та АБО сполучений з виходом D-тригера; вихід утворює вхід подачі управляючих імпульсів, видругого елемента І з'єднаний з входами асинхронзначаючих кількість вихідних імпульсів, з'єднано з ної установки лічильників у нульовий стан; тактові тактовим входом D-тригера, з другим входом первходи першого та другого лічильників сполучені шого елемента АБО, з першим входом третього між собою, утворюючи вхід формувача - вхід поелемента АБО, вихід якого з'єднано зі входом додачі періодичної послідовності імпульсів з виходу зволу синхронного паралельного завантаження зовнішнього генератора; другий вхід першого еледругого лічильника; другий вхід третього елемента мента І утворює вхід подачі імпульсів зупинки фоАБО з'єднано з виходом першого інвертора; вихормування вихідних імпульсів. ди третього лічильника з'єднано з відповідними Недолік відомого пристрою - обмежені функцівходами завантажування даних першого та другоональні можливості. го лічильників; першій вхід третього елементів І, У основу корисної моделі поставлено завданякий утворює вихід формувача, з'єднано з вихоня удосконалення формувача періодичної послідом елемента додавання за модулем два, перший довності пачок з кількістю імпульсів в пачці, яка вхід якого з'єднано зі входом формувача, а другий визначається тривалістю вхідного управляючого - утворює вхід настроювання пристрою на задану імпульсу, шляхом введення нового складу елеметривалість вихідних імпульсів, рівною тривалості нтів і нової організації взаємних з'єднань між ними, вхідних імпульсів або паузи проміж ними; другий забезпечити розширення функціональних можливхід третього елементів І з'єднано з виходом перевостей. повнювання першого лічильника; тактовий вхід Поставлене завдання вирішується тим, що в третього лічильника з'єднано зі входом формуваформувач періодичної послідовності пачок з кільча; вхід асинхронної установки третього лічильни 5 65818 6 ка у нульовий стан з'єднано з виходом другого Працює формувач в наступній послідовності. елемента І. Наявність ланцюжка, що складається із поєднаних Заявлений формувач має новий склад елемепослідовно резистора 5 і конденсатора 6, підклюнтів і нову організацію взаємозв'язків між ними, ченого до шини живлячої напруги +Е, при вклютобто містить нову сукупність ознак, які забезпеченні джерела живлення протягом деякого проміжчують нові технічні властивості. ку часу формує рівень логічного нуля на входах Технічний результат, як наслідок цих властиелементів 8 та 9, забезпечуючи формування рівня востей - розширення функціональних можливослогічного нуля на їхніх виходах, приєднаних до тей формувача. входів R асинхронної установки в нульовий стан На фіг. 1 приведена схема формувача. відповідно D-тригера 7 і лічильників 1, 2, 12. Після Формувач містить два реверсивні двійкові лізакінчення перехідного процесу, пов'язаного з чильники 1, 2, налагоджених на режим віднімання, включенням джерела живлення D-тригер 7 і лічикожен з яких має: вхід подачі тактових імпульсів С, льники переходять в нульовий стан, формуючи вхід дозволу синхронного паралельного завантарівень логічного нуля відповідно на виході Q триження L і входи подачі завантажуваних даних D0гера 7 і на виходах переповнювання Р4 лічильників D3, вхід дозволу режиму лічби Р0, вхід асинхронної 1, 2, що веде до формування рівня логічного нуля установки в нульовий стан R, вихід переповнюна виході елементаАБО 10, вихід якого з'єднаний вання Р4; підсумовувальний лічильник 12, який зі ходом елемента І 9, що забезпечує підтвермає: вхід подачі тактових імпульсів С, вхід дозволу дження (блокування) рівня логічного нуля на його режиму лічби Р0, вхід асинхронної установки в виході, і по закінченню перехідного процесу, пов'янульовий стан R; два інвертора 3, 11; три елемент заного із зарядом конденсатора 6, що забезпечує АБО 4, 10, 13; три елемента І 8, 9, 15; елемент рівень логічного нуля на входах R асинхронної додавання за модулем два 14; ланцюжок, що установки лічильників 1, 2, 12 у нульовий стан. складається з послідовно з'єднаних резистора 5 і Оскільки режим асинхронної установки лічильників конденсатора 6; стартостопний пристрій, якій місв нульовий стан має пріоритет по відношенню до тить синхронний D-тригер 7 зі входом асинхронної всіх останніх режимів, то до тих пор поки на вході установки в нульовий стан R, при цьому загальна елемента 9 (а отже і на його виході) зберігатиточка послідовно сполучених резистора 5 і конметься рівень логічного нуля, нульовий стан лічиденсатора 6 сполучена з інформаційним входом льників залишатиметься незмінним. D-тригера 7, з одним входом елемента 8 і з одним Управляючий імпульс (J=1), який поступає: на входом елемента 9; другий вхід елемента 8 утвовхід дозволу режиму рахування Р0 лічильника 12, рює вхід подачі імпульсів зупинки (Stop) формудозволяє режим рахування; на входи елементів вання вихідних імпульсів; вихід елемента 8 сполуАБО 4, 13 забороняє режим паралельного заванчений з входом асинхронної установки D-тригера 7 таження, та на тактовий вхід С D - тригера 7, в в нульовий стан; другий вхід елемента 9, який результаті чого по його фронту D-тригер 7 перехосполучений з виходом елемента АБО 10, один з дить в одиничний стан, формуючи рівень логічної входів якого поєднаний з виходом переповнюван1 на виході елементу 10, а отже на вході і виході ня Р4 лічильника 1, входом інвертора 3, вихід якого елементу І 9, що забезпечує рівень логічної 1 на поєднаний з входом дозволу рахування Р0 лічильвходах R лічильників 1,2, 12, знімаючи блокування ника 1 і входом елемента АБО 13; другий вхід нульового стану лічильників 1,2, 12. елемента АБО 10 з'єднаний з виходом переповПід час вступу першого (після поступления нення лічильника 2, а третій - з виходом D-тригера управляющего импульса) і всіх подальших тактую7; вихід елемента 9 з'єднаний зі входами R асинхчих імпульсів, вміст лічильника 12 буде зростати ронної установки лічильників 1, 2, 12 у нульовий на одиницю, а стан лічильників 1, 2 буде залишастан; вхід інвертора 11 з'єднано з виходом перетися незмінним (рівним 0), до тих пір, поки значенповнювання Р4 лічильника 2, вихід інвертора 11 ня J=1. Як тільки значення управляючого імпульсу з'єднано зі входом дозволу режиму рахування Р0 стане рівним 0, відбудеться заборона режиму ралічильника 2; вхід Р0 дозволу режиму рахування хування лічильника 12 і дозвіл режиму паралельлічильника 12, який утворює вхід подачі управляного завантаження лічильника 1. Під час вступу ючих імпульсів, визначаючих тривалість вихідних наступного тактового імпульсу С по його фронту імпульсів, з'єднано з тактовим входом D-тригера 7, відбувається паралельне завантаження лічильниз другим входом елемента АБО 4, з першим вхока 1 значеннями сигналов Q0-Q3, стан лічильників дом елемента АБО 13, вихід якого з'єднано зі вхо2, 12 останеться незмінним. дом дозволу синхронного паралельного завантаВ результаті цього переходу сигнал на виході ження лічильника 2; другий вхід елемента АБО 13 переповнювання лічильника 1 дорівнює рівню лоз'єднано з виходом інвертора 3; виходи лічильника гічної одиниці, що веде до формування активного 12 з'єднано з відповідними входами завантажусигналу на вході дозволу синхронного паралельвання даних лічильників 1, 2; тактові входи С лічиного завантаження L лічильника 2 і на вході дольників 1, 2, 12 сполучені між собою, утворюючи зволу режиму лічби лічильника 1, тобто лічильник вхід формувача - вхід подачі періодичної послідо2 переходить в режим синхронного паралельного вності імпульсів з виходу зовнішнього генератора; завантаження. Оскільки нульове значення сигналу вихід елемента 115 утворює вихід формувача F. на виході переповнення лічильника 2 залишатися Формувач призначений для формування перінезмінним, то режим завантаження лічильника 1 одичної послідовності пачок з кількістю імпульсів в також залишатися незмінним. пачці, яка визначається тривалістю вхідного Під час вступу другого тактового імпульсу відуправляючого імпульсу. бувається паралельне завантаження лічильника 2 7 65818 8 значеннями сигналів, що подаються на відповідні відношенню до імпульсів зовнішнього генератора і входи D0-D3, тобто лічильник 2 переходить у стан до стану лічильників 1, 2. Q0-Q3, а також повторне паралельне завантаженЯкщо у момент вступу тактового імпульсу ліня лічильника 1, тобто його стан залишатися нечильники 1, 2 знаходитимуться у нульовому стані, змінним (рівним Q0-Q3). В результаті цього перето при переході D-тригера 7 у нульовий стан на ходу лічильник 1 перейде в режим віднімання, а входах елемента АБО 10 і його виході буде сфоррежим завантаження лічильника 2 залишатися мований рівень логічного 0, обумовлюючи рівень незмінним. логічного нуля на вході та виході елемента І 9, що Під час вступу подальших тактових імпульсів, призведе до переходу лічильника 12 у нульовий зміст лічильника 1 зменшуватиметься на одиницю, стан і блокування нульового стану лічильників 1, 2 а стан лічильників 2, 12 залишатися незмінним у, а отже, до припинення процесу генерації. (рівним Q0-Q3), до тих пор, поки зміст лічильника 1 Якщо у момент вступу тактового імпульсу ліне стане рівним 0. В результаті цього переходу чильник 1 або 2 знаходитиметься у стані, відмінлічильник 1 перейде в режим зберігання, а лічильному від нульового, яке характеризується рівнем ник 2 - в режим віднімання. Під час вступу подалогічної одиниці на виходах переповнення, з'єднальших тактових імпульсів, зміст лічильника 1 буде них зі входом елемента АБО 10, обумовлюючи залишатися незмінним (рівним 0), зміст лічильника рівень логічної одиниці на його виході, приєднано12 також буде залишатися незмінним (рівним Q0го до входу елемента І 9. Оскільки на другому вхоQ3), а стан лічильника 2 буде зменшуватиметься ді цього елемента також рівень логічної одиниці, на одиницю до тих пор, поки зміст лічильника 2 не визначуваний напругою на конденсаторі 4, який стане рівним 0. Надалі всі процеси повторюються. зарядився при включенні джерела живлення, то на Таким чином, після закінчення перехідного виході елемента І 9, а отже, і на входах R лічильпроцесу, пов'язаного із зняттям блокування, під ника 1 буде рівень логічної одиниці. Звідси витікає, час вступу на вхід С формувача періодичної посщо у момент вступу імпульсу припинення генерації лідовності імпульсів з періодом Т на виході перене станеться, обумовлюючи тим самим запобіганповнювання Р4 лічильника 1 генерується періодиня спотворенню останнього імпульсу у вихідній чна послідовність імпульсів типу меандр, кратних послідовності. І тільки зі вступом подальших імпуперіоду вхідних імпульсів, часові параметри яких льсів, коли відбуватиметься перехід лічильника 1 у (тривалість імпульсу, що дорівнює тривалості паунульовий стан, на виході елемента АБО 10 буде зи) часові параметри яких визначаються триваліссформований рівень логічного 0, обумовлюючи тю вхідного управляючого імпульсу, яка визначає рівень 0 на вході та виході елемента І 9, що пристан лічильника 12 Q0-Q3, тобто веде до блокування нульового стану лічильника 1, tи=tп=(Q3Q2Q1Q0+1)T. 2 і переходу лічильника 12 у нульовий стан, а отВихід переповнювання Р4 лічильника 1 з'єднаже, до припинення процесу генерації. Зі вступом но зі входом елемента І 15, другий вхід якого понаступного управляючого імпульсу усі процеси єднано з виходом елемента 14, що забезпечує повторюються. формування на виході елемента І 14, тобто на На фіг. 2 приведений граф переходів формувиході формувача періодичної послідовності пачок вача, що складається з двох кілець (верхнє кільце імпульсів з перенастроюваним періодом - граф переходів лічильника 12, середнє кільце ТП=tи+tп=2(Q3Q2Q1Q0+1)Т і кількістю імпульсів в граф переходів лічильника 2, нижнє кільце - граф пачці, яка також визначається значенням тривалопереходів лічильника 1) із загальною вершиною, сті вхідного управляючого імпульсу: відповідною нульовому стану лічильників, а на фіг. N=(0302СІ,Оо+1). Тривалість вихідних імпульсів, З - епюри, що ілюструють роботу для варіанту надорівнює тривалості вхідних імпульсів (при V=0) дходження управляючого імпульсу J=1, тривалість або паузи проміж ними (при V=1). якого дорівнює 4Т, визначаючого значення Зупинка процесу формування вихідної посліQ3Q2Q1Q0=0100, тобто Тп=2(Q3Q2Q1Q0+1)Т=10Т, довності імпульсів здійснюється подачею імпульN=(Q3Q2Q1Q0+1)=5. су, відповідного рівню логічного нуля, на вхід зупиНа відміну від відомого пристрою формування нки (Stop), що формує активний рівень сигналу на періодичної послідовності пачок з кількістю імпувході R асинхронної установки D-тригера 5, що льсів в пачці, яка визначається тривалістю вхіднопризводить до переходу його у нульовий стан го управляючого імпульсу, розширює область ви(Q=0). Імпульс Stop, як правило, асинхронний по користання і функціональні можливості формувача. 9 Комп’ютерна верстка І. Скворцова 65818 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
