Пристрій для тимчасової оперативної герметизації затрубного простору колони труб нафтового сортаменту відносно верхнього фланця гирлового обладнання

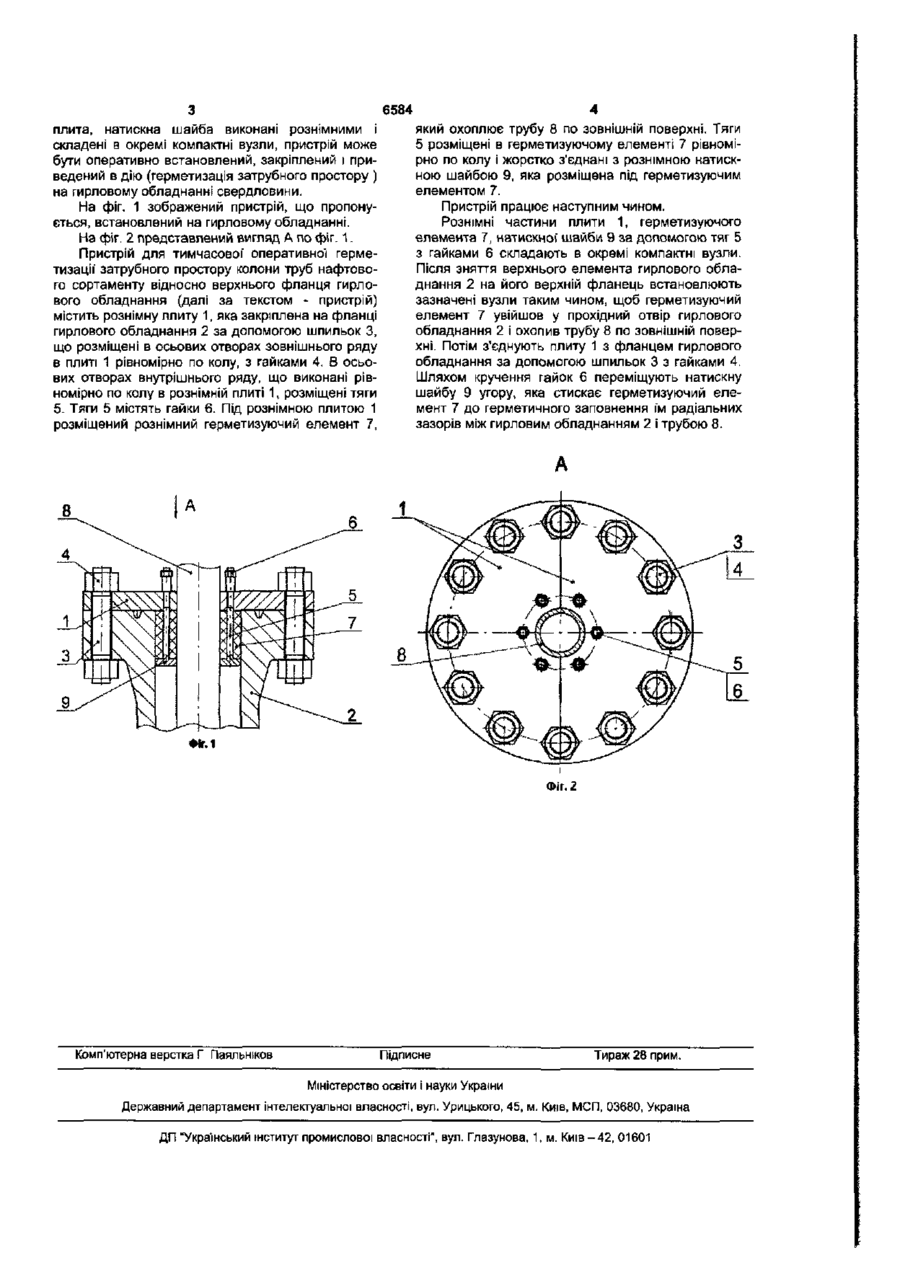

Пристрій для тимчасової оперативної герметизації" затрубного простору колони труб нафтового сортаменту відносно верхнього фланця гирло вого обладнання, що містить корпус і герметизуючий елемент, який відрізняється тим, що корпус виконаний у вигляді рознімної плити, герметизуючий елемент виконаний рознімним, пристрій містить рознімну натискну шайбу з тягами, рознімна натискна шайба розміщена під герметизуючим елементом, тяги жорстко з'єднані з натискною шайбою і розміщені в герметизуючому елементі рівномірно по колу, в рознімній плиті рівномірно по колу виконані два ряди осьових отворів, тяги розміщені в осьових отворах внутрішнього ряду і містять гайки, пристрій містить елементи його кріплення до фланця гирлового обладнання, які розміщенні в осьових отворах зовнішнього ряду отворів в рознімній плиті. Корисна модель стосується нафтогазової промисловості і застосовується для попередження аварій на нафтових та газових свердловинах . Відома головка герметизуюча [див. "Справочник-каталог по оборудованию и инструменту для предупреждения и ликвидации фонтанов" А. И. Кутепов, С. А. Кателла, И. Н Федотов и др. Под ред. В. И Хоботько. М., Недра, 1981. 148 с ] , яка містить корпус І герметизуючий елемент. Цей пристрій не може бути безпосередньо оперативно встановлений на гирлі експлуатаційної свердловини в разі переоснащення її гирла, яке обладнане фланцевим перевідником до трубної головки, для проведення операції' підйому або спуску колони насосно-компрессорних труб у свердловину під тиском при частковому її глушінні (перетиснення тиску свердловини гідростатичним стовбуром промивної рідини, що закачують у свердловину) На це потрібен певний час для припідйому колони труб, її розвантаження на спайдер, відкручування перевідника до трубної головки, встановлення герметизуючої головки За цей час може виникнути викид і аварійне фонтанування свердловинного флюїду. труб нафтового сортаменту відносно верхнього фланця гирлового обладнання в якому за рахунок того, що корпус і герметизуючий елемент виконані рознімними, забезпечується можливість тимчасової оперативної герметизації затрубного простору колони труб нафтового сортаменту відносно верхнього фланця гирлового обладнання. Поставлене завдання вирішується за рахунок того, що в пристрої для тимчасової оперативної герметизації затрубного простору колони труб нафтового сортаменту відносно верхнього фланця гирлового обладнання, який містить корпус і герметизуючий елемент, новим є те, що корпус виконаний у вигляді рознімної плити, герметизуючий елемент виконаний рознімним, пристрій містить рознімну натискну шайбу з тягами, рознімна натискна шайба розміщена під герметизуючим елементом, тяги жорстко з'єднані з натискною шайбою І розміщені в герметизуючому елементі рівномірно по колу, в рознімній плиті рівномірно по колу виконані два ряди осьових отворів, тяги розміщені в осьових отворах внутрішнього ряду і містять гайки, пристрій містить елементи його кріплення до фланця гирлового обладнання, які розміщенні в осьових отворах зовнішнього ряду отворів в рознімній плиті. В основу корисної моделі поставлене завдання удосконалення пристрою для тимчасової оперативної герметизації затрубного простору колони За рахунок того що герметизуючий елемент, 00 ю со 6584 плита, натискна шайба виконані рознімними і складені в окремі компактні вузли, пристрій може бути оперативно встановлений, закріплений і приведений в дію (герметизація затрубного простору ) на гирловому обладнанні свердловини. На фіг. 1 зображений пристрій, що пропонується, встановлений на гирловому обладнанні. На фіг. 2 представлений вигляд А по фіг. 1. Пристрій для тимчасової оперативної герметизації" затрубного простору колони труб нафтового сортаменту відносно верхнього фланця гирлового обладнання (далі за текстом - пристрій) містить рознімну плиту 1, яка закріплена на фланці гирлового обладнання 2 за допомогою шпильок З, що розміщені в осьових отворах зовнішнього ряду в плиті 1 рівномірно по колу, з гайками 4. В осьових отворах внутрішнього ряду, що виконані рівномірно по колу в рознімній плиті 1, розміщені тяги 5. Тяги 5 містять гайки 6. Під рознімною плитою 1 розміщений рознімний герметизуючий елемент 7, який охоплює трубу 8 по зовнішній поверхні. Тяги 5 розміщені в герметизуючому елементі 7 рівномірно по колу і жорстко з'єднані з рознімною натискною шайбою 9, яка розміщена під герметизуючим елементом 7. Пристрій працює наступним чином. Рознімні частини плити 1, герметизуючого елемента 7, натискної шайби 9 за допомогою тяг 5 з гайками б складають в окремі компактні вузли. Після зняття верхнього елемента гирлового обладнання 2 на його верхній фланець встановлюють зазначені вузли таким чином, щоб герметизуючий елемент 7 увійшов у прохідний отвір гирлового обладнання 2 і охопив трубу 8 по зовнішній поверхні. Потім з'єднують плиту 1 з фланцем гирлового обладнання за допомогою шпильок 3 з гайками 4. Шляхом кручення гайок 6 переміщують натискну шайбу 9 угору, яка стискає герметизуючий елемент 7 до герметичного заповнення їм радіальних зазорів між гирловим обладнанням 2 і трубою 8. Фіг. 2 Комп'ютерна верстка Г Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
