Контактний елемент ексцентричний
Номер патенту: 65859
Опубліковано: 15.04.2004
Автори: Мельник Микола Миколайович, Саврей Степан Якович, Мельник Михайло Петрович, Блаженко Олег Михайлович, Яремійчук Ярослав Стефанович
Формула / Реферат

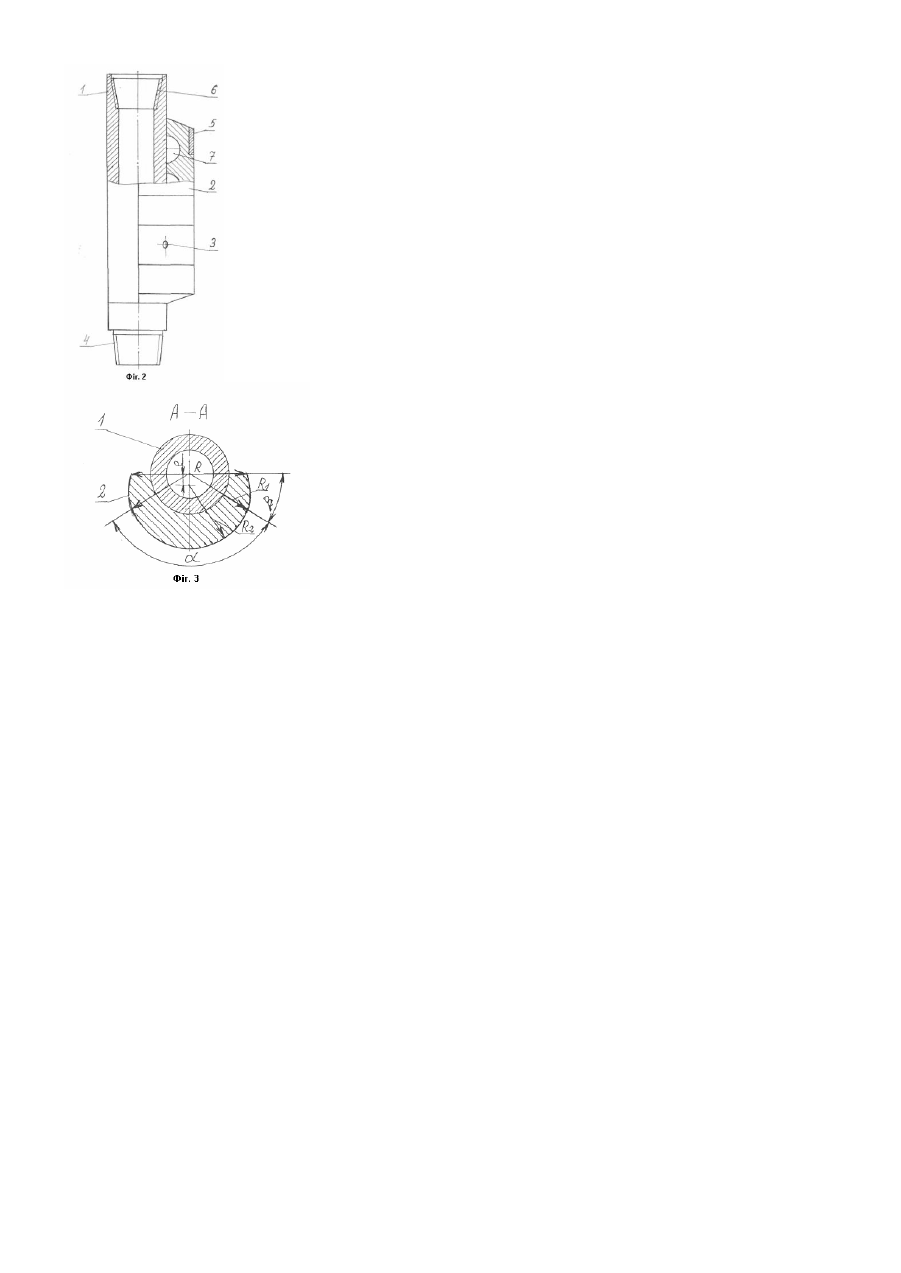

1. Контактний елемент ексцентричний, робоча поверхня якого виконана радіусом, обмежена по ширині центральним кутом і армована, який відрізняється тим, що робоча поверхня виконана радіусом, рівним радіусу долота R2, при цьому центр радіуса зміщений відносно осі корпуса контактного елемента на віддаль “е”.
2. Контактний елемент за п.1, який відрізняється тим, що решта поверхні, симетрично розташованої за робочою поверхнею, виконана симетрично змінним радіусом від R до R1, який визначений з нерівності:
R < R2 < R1,
де R - радіус, який обмежує поверхню накладки контактного елемента;
R2 - радіус долота;
R1 - радіус центрального кута, який обмежує робочу поверхню контактного елемента.
3. Контактний елемент за п.1, який відрізняється тим, що на внутрішній поверхні накладки виконані циркуляційні канавки.
Текст
Винахід належить до бурової техніки, застосовується для формування якісного стовбура свердловини і стабілізації низу бурильної колони в процесі буріння. Найбільш близькою до винаходу є конструкція контактних елементів, робоча поверхня яких обмежена по ширині центральним кутом і виконана радіусом, більшим радіуса долота, та армована (див. Технічні умови ТУ 41УССР 13-86). Недоліком цієї конструкції є те, що крайні повздовжні грані, виконані радіусом, більшим радіуса долота, не сприяють ущільненню глинистої кірки на стінці свердловини, а значна маса ексцентричної накладки в процесі буріння створює нерівномірну інерційну силу, яка негативно впливає на різьбові з'єднання елементів компоновки низу бурильної колони. Крім того, конструкція не забезпечує розмивання нагромадженої породи на контактних елементах. В основу винаходу поставлено задачу удосконалити конструкцію контактного елемента шляхом зміни конфігурації ексцентричної накладки, яка забезпечить ущільнення глинистої кірки на стінці свердловини, зменшить її масу і забезпечить розмивання нагромадженої породи на контактних елементах. Поставлена задача досягається тим, що робоча поверхня, обмежена по ширині центральним кутом a , виконана радіусом R2, рівним радіусу долота, центр якого зміщений відносно осі корпуса контактного елемента на віддаль е. Решта симетрично розташованої поверхні, обмеженої центральним кутом b, виконана симетрично змінним радіусом від R до R1, який визначений з нерівності: R
ДивитисяДодаткова інформація
Назва патенту англійськоюEccentric contact element
Автори англійськоюSavrei Stepan Yakovych, Melnyk Mykhailo Petrovych, Melnyk Mykola Mykolaiovych, Yaremiichuk Yaroslav Stefamovych
Назва патенту російськоюКонтактный элемент эксцентрический
Автори російськоюСаврей Степан Яковлевич, Мельник Михаил Петрович, Мельник Николай Николаевич, Яремийчук Ярослав Стефанович
МПК / Мітки
МПК: E21B 7/00
Мітки: елемент, контактний, ексцентричний
