Контактний елемент струмоприймача

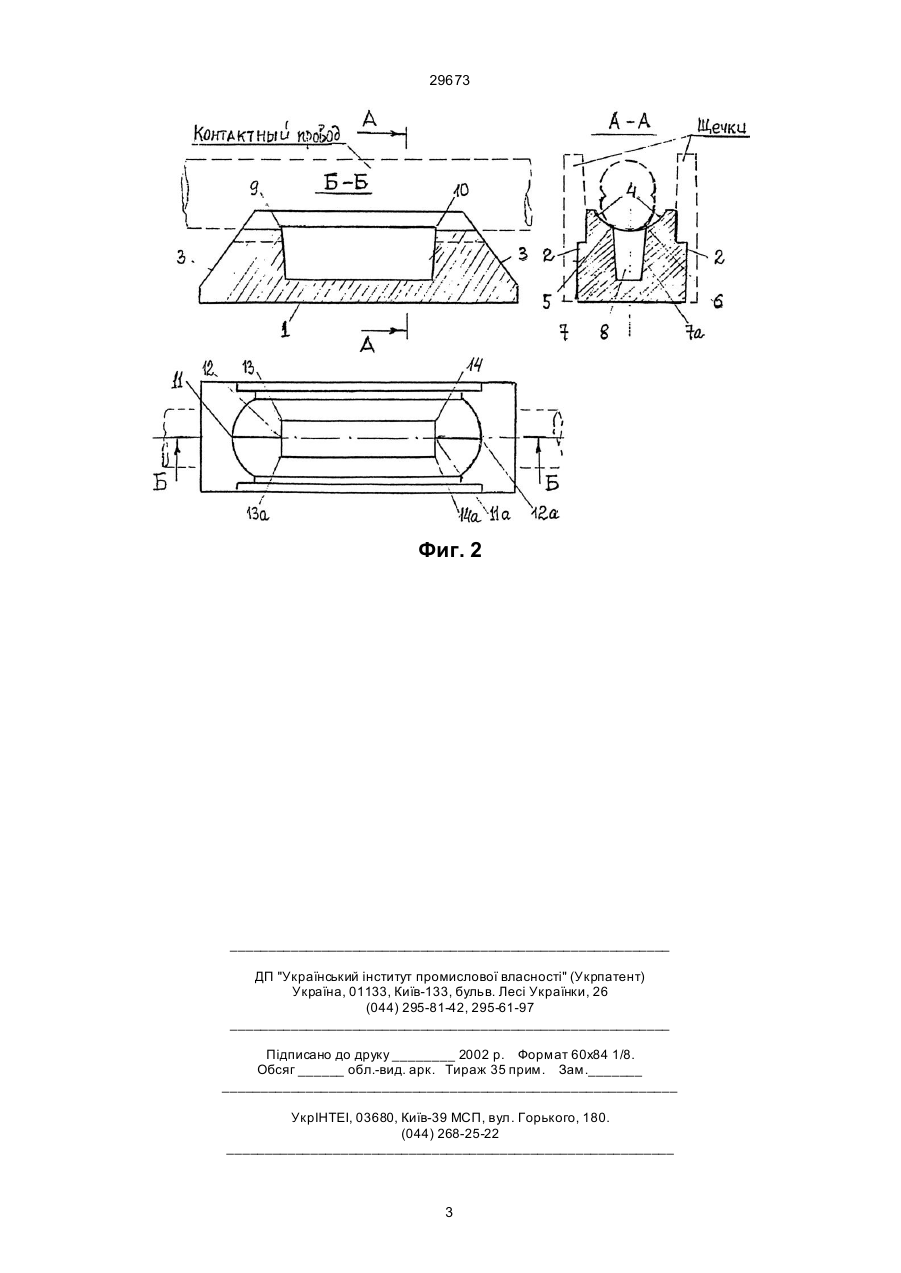

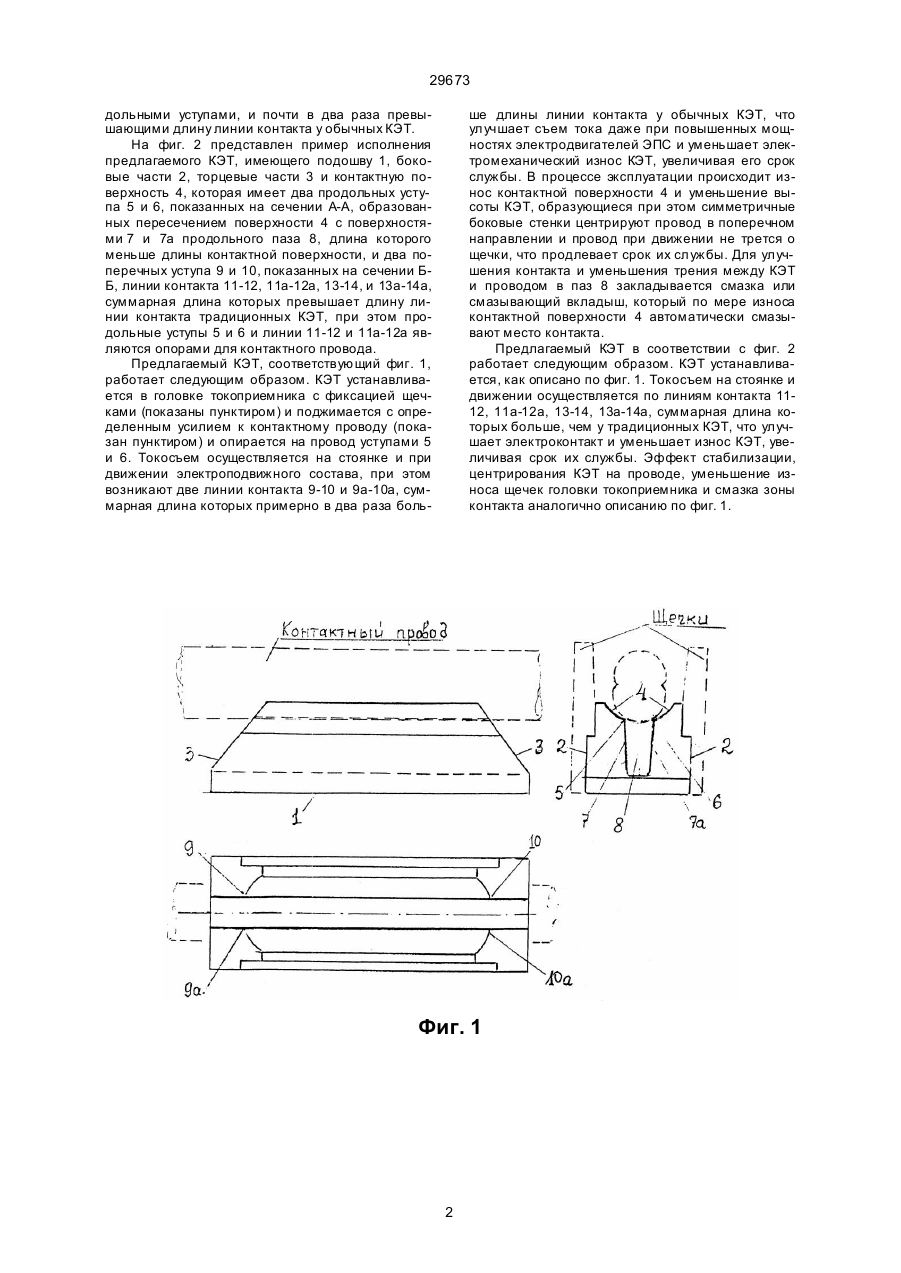

Контактный элемент токоприемника, выполненный в виде пластины с рабочей частью, соответствующей профилю контактного провода, с подошвой, боковыми и торцевыми частями, отличающийся тем, что рабочая часть выполнена с уступами. (19) (21) 96083110 (22) 02.08.1996 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Александров Ігор Борисович (73) АКЦІОНЕРНЕ ТОВАРИСТВО ЗАКРИТОГО ТИПУ "БАКО", АЛЕКС АНДРОВ ІГОР БОРИСОВИЧ 29673 дольными уступами, и почти в два раза превышающими длину линии контакта у обычных КЭТ. На фиг. 2 представлен пример исполнения предлагаемого КЭТ, имеющего подошву 1, боковые части 2, торцевые части 3 и контактную поверхность 4, которая имеет два продольных уступа 5 и 6, показанных на сечении А-А, образованных пересечением поверхности 4 с поверхностями 7 и 7а продольного паза 8, длина которого меньше длины контактной поверхности, и два поперечных уступа 9 и 10, показанных на сечении ББ, линии контакта 11-12, 11а-12а, 13-14, и 13а-14а, суммарная длина которых превышает длину линии контакта традиционных КЭТ, при этом продольные уступы 5 и 6 и линии 11-12 и 11а-12а являются опорами для контактного провода. Предлагаемый КЭТ, соответствующий фиг. 1, работает следующим образом. КЭТ устанавливается в головке токоприемника с фиксацией щечками (показаны пунктиром) и поджимается с определенным усилием к контактному проводу (показан пунктиром) и опирается на провод уступами 5 и 6. Токосъем осуществляется на стоянке и при движении электроподвижного состава, при этом возникают две линии контакта 9-10 и 9а-10а, суммарная длина которых примерно в два раза боль ше длины линии контакта у обычных КЭТ, что улучшает съем тока даже при повышенных мощностях электродвигателей ЭПС и уменьшает электромеханический износ КЭТ, увеличивая его срок службы. В процессе эксплуатации происходит износ контактной поверхности 4 и уменьшение высоты КЭТ, образующиеся при этом симметричные боковые стенки центрируют провод в поперечном направлении и провод при движении не трется о щечки, что продлевает срок их службы. Для улучшения контакта и уменьшения трения между КЭТ и проводом в паз 8 закладывается смазка или смазывающий вкладыш, который по мере износа контактной поверхности 4 автоматически смазывают место контакта. Предлагаемый КЭТ в соответствии с фиг. 2 работает следующим образом. КЭТ устанавливается, как описано по фиг. 1. Токосъем на стоянке и движении осуществляется по линиям контакта 1112, 11а-12а, 13-14, 13а-14а, суммарная длина которых больше, чем у традиционных КЭТ, что улучшает электроконтакт и уменьшает износ КЭТ, увеличивая срок их службы. Эффект стабилизации, центрирования КЭТ на проводе, уменьшение износа щечек головки токоприемника и смазка зоны контакта аналогично описанию по фиг. 1. Фиг. 1 2 29673 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
